Цзинъюэобеспечивает расширенныеБезрамные моментные двигателидля инженеров и производителей оборудования, ищущих компактные, высокомоментные решения с прямым приводом. Отделяя ротор и статор от обычных корпусов двигателей, эта архитектура обеспечивает более гибкую механическую интеграцию, высокую динамическую реакцию и точное вращательное движение для робототехники, полупроводникового оборудования, медицинских систем, станков с ЧПУ и других требовательных приложений.
Безрамные моментные двигатели предназначены для размещения двигателя непосредственно внутри механической конструкции, а не для использования обычного двигателя, коробки передач, муфты или ременной передачи. Эта архитектура с прямым приводом может снизить механические потери в трансмиссии, обеспечивая при этом высокую плотность крутящего момента, низкую инерцию ротора, высокую жесткость и быстрое управление движением. Для современного оборудования автоматизации возможность индивидуальной настройки схемы намотки, магнитных цепей, размеров и конфигурации проводки делает бескорпусные двигатели особенно ценными, когда пространство для установки, производительность позиционирования и механическая интеграция имеют решающее значение.
1. Что такое безрамные моментные двигатели?
2. Почему важны безрамные моментные двигатели?
3. Каковы основные преимущества?
4. Как следует оценивать характеристики двигателя?
5. Где используются безрамные моментные двигатели?
6. Как инженеры могут выбрать правильный двигатель?
7. Что следует учитывать при интеграции?

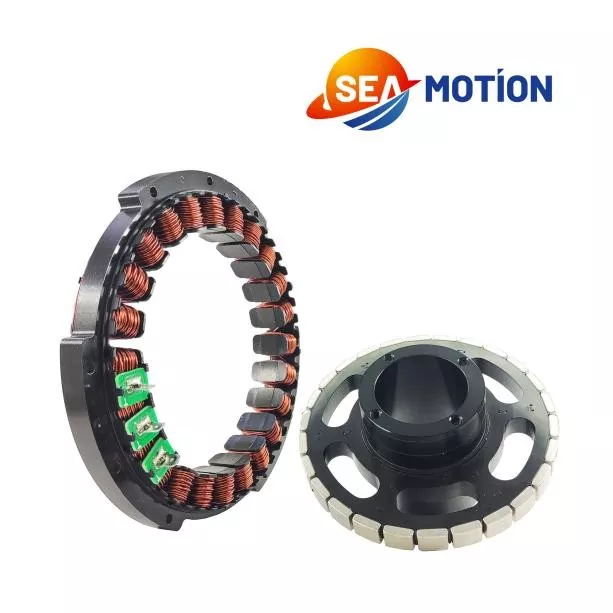

Бескорпусный моментный двигатель представляет собой синхронный двигатель с прямым приводом и постоянными магнитами, поставляемый в основном в виде отдельных узлов ротора и статора, а не в виде полностью закрытого двигателя. Компоненты могут быть интегрированы непосредственно в механическую конструкцию заказчика, что позволяет разработчику машины определить корпус, подшипники, расположение вала, положение энкодера и другие механические элементы в соответствии с применением.
В отличие от традиционного серводвигателя, которому для передачи крутящего момента на нагрузку часто требуется коробка передач, муфта или ремень, в безрамной конструкции источник электромагнитного крутящего момента размещается непосредственно в точке вращения. Это может упростить путь механической передачи и устранить люфт, связанный с традиционными системами с зубчатым приводом.
Такая конструкция особенно полезна, когда оборудование требует компактной конструкции, высокого соотношения крутящего момента к объему, быстрого ускорения и замедления или точного поворотного позиционирования. В зависимости от модели и конфигурации обмотки доступные продукты могут удовлетворять различные требования к напряжению, скорости, крутящему моменту, току и мощности.
Поскольку промышленное оборудование становится меньше и умнее, традиционные конструкции двигателей могут создавать механические ограничения. Для полного серводвигателя требуется место для установки корпуса, а также могут потребоваться дополнительные компоненты трансмиссии. Эти компоненты увеличивают количество механических интерфейсов между двигателем и нагрузкой.
Безрамные моментные двигатели предлагают другой подход. Ротор и статор могут быть встроены в конструкцию машины, что позволяет инженерам создавать двигатель с учетом конкретного применения, а не перепроектировать приложение вокруг стандартного корпуса двигателя.
Высокая плотность крутящего момента является одной из основных причин, по которой инженеры выбирают технологию безрамных двигателей. Удалив ненужные компоненты корпуса и трансмиссии, двигатель можно интегрировать ближе к нагрузке. Это особенно ценно в роботизированных соединениях, поворотных столах, полупроводниковых столиках и других приложениях, где доступный объем установки ограничен.
Традиционные системы трансмиссии на основе зубчатых передач могут вызывать люфты, податливость и механические ошибки. Двигатель с прямым приводом устраняет необходимость во многих из этих компонентов трансмиссии. В сочетании с подходящим устройством обратной связи высокого разрешения и сервоконтроллером полученная система может обеспечить очень быстрое позиционирование.
Низкая инерция ротора позволяет двигателю быстро менять скорость. Эта характеристика важна для оборудования, выполняющего частые циклы старт-стоп, быстрое позиционирование или повторяющиеся изменения направления. В точной автоматизации более быстрое реагирование может способствовать сокращению времени цикла при сохранении контролируемого движения.
Поскольку ротор и статор являются отдельными компонентами, конструкторы имеют большую свободу в определении того, как двигатель вписывается в машину. Полые конструкции также можно рассматривать, когда кабели, пневматические линии, оптические пути или другие компоненты должны проходить через вращающийся узел.
Различные приложения требуют разных характеристик двигателя. Профессиональный поставщик может поддерживать различные схемы намотки, конструкцию магнитной цепи, методы упаковки, схему подключения и физические размеры. Это делает безрамную технологию подходящей как для стандартного оборудования, так и для специализированных OEM-проектов.
Выбрать двигатель только по номинальному крутящему моменту недостаточно. Инженеры должны оценить всю рабочую точку, включая напряжение, скорость, постоянный крутящий момент, пиковый крутящий момент, ток, тепловые условия, инерцию ротора и требования к управлению.
| Спецификация | Почему это важно | Типичное инженерное соображение |
|---|---|---|
| Номинальное напряжение | Определяет электрические эксплуатационные требования | Соответствие доступному сервоприводу и архитектуре питания |
| Номинальная скорость | Определяет возможность непрерывной работы | Учитывайте требуемую рабочую скорость и профиль ускорения. |
| Номинальный крутящий момент | Представляет возможность непрерывного крутящего момента | Включите момент нагрузки и запас безопасности применения. |
| Пиковый крутящий момент | Поддерживает кратковременные условия высокой нагрузки | Важен для ускорения и динамичного движения. |
| Номинальный ток | Влияет на привод и тепловые требования | Убедитесь, что контроллер может непрерывно подавать необходимый ток. |
| Пиковый ток | Определяет кратковременный динамический выход | Проверьте устойчивость привода к пиковому току |
| Параметры обмотки | Влияние на электрический отклик и настройку управления | Сопоставьте параметры двигателя с выбранной сервосистемой |
Например, доступные конфигурации могут варьироваться от небольших двигателей, таких как 25LW01 с номинальным усилием 0,05 Н·м, до более крупных конфигураций, таких как 76ZWS03, который обеспечивает номинальный крутящий момент 3,3 Н·м и пиковый крутящий момент 10 Н·м. Правильный выбор зависит от всего профиля движения, а не только от размера двигателя.
Гибкая механическая конструкция безрамного двигателя делает его пригодным для многих точных отраслей промышленности. Типичные области применения включают в себя:
Для получения дополнительной информации об архитектуре продукта и доступных конфигурациях инженеры могут просмотретьСтраница продукта «Безрамные моментные двигатели».
Систематический процесс выбора помогает предотвратить проблемы недостаточного размера, чрезмерного нагрева и проблем совместимости. Прежде чем запросить расценки на двигатель, инженеры должны определить следующие параметры:
Обмен этими данными с техническим поставщиком позволяет оценить конфигурацию двигателя в соответствии с профилем реальной нагрузки, а не полагаться только на номинальную мощность двигателя.
Безрамные двигатели предлагают механическую свободу, но успешная интеграция требует тщательного проектирования. Ротор и статор должны быть установлены с соблюдением соответствующей соосности, контроля воздушного зазора, механической жесткости и управления температурой.
Электромонтаж не менее важен. Обмотка статора должна быть правильно подключена к приводу, а система обратной связи должна быть точно совмещена с механическим положением двигателя. Для высокоскоростных применений также необходимо тщательно учитывать структурную прочность ротора и удержание магнита.
Производственные процессы могут включать прецизионную обработку ротора, магнитное соединение, автоматическую или специализированную намотку, организацию намотки, пайку, вакуумную заливку, отверждение клея, очистку поверхности и тестирование электрических характеристик. Эти шаги напрямую влияют на работоспособность двигателя и его долгосрочную надежность.
Для OEM-проектов индивидуализация может выходить за рамки размеров. Схемы намотки, конструкция магнитной цепи, методы подключения и подходы к упаковке могут быть адаптированы в соответствии с требованиями оборудования.
Обычный серводвигатель обычно объединяет корпус, вал, подшипники и другие механические элементы в единый двигатель. Безрамный моментный двигатель в первую очередь обеспечивает работу ротора и статора, что позволяет заказчику интегрировать эти компоненты непосредственно в машину. Это может создать более компактную конструкцию с прямым приводом.
Да. В зависимости от поставщика и приложения индивидуальная настройка может включать размеры двигателя, схему намотки, конструкцию магнитной цепи, методы подключения и упаковку. Индивидуальные решения особенно полезны для робототехники, прецизионных столиков, медицинского оборудования и специализированного оборудования OEM.
Сам двигатель может поставляться без встроенного устройства обратной связи, но для прецизионных сервоприводов обычно требуется энкодер или другое решение обратной связи. Устройство обратной связи позволяет контроллеру контролировать положение ротора и регулировать двигатель в соответствии с требованиями к позиционированию и скорости применения.
Да. Их компактная конструкция, возможность прямого привода, высокая плотность крутящего момента и гибкая механическая интеграция делают их хорошо подходящими для роботизированных соединений. Инженеры могут комбинировать двигатель с подходящими подшипниками, энкодерами, контроллерами и структурными компонентами для создания индивидуальной архитектуры соединения.
Укажите необходимый крутящий момент, скорость, напряжение, профиль ускорения, установочные размеры, рабочий цикл, условия окружающей среды, требования к обратной связи и ожидаемое количество. Эти сведения помогают поставщику рекомендовать подходящую конфигурацию двигателя и заранее выявлять потенциальные тепловые или механические ограничения.
Безрамные моментные двигатели предлагают мощное сочетание характеристик прямого привода, компактной интеграции, высокой плотности крутящего момента, низкого механического люфта и динамического отклика. Для робототехники, полупроводникового оборудования, систем ЧПУ, медицинского оборудования и другого точного оборудования они предоставляют инженерам большую свободу в оптимизации всей архитектуры движения. Если вы разрабатываете новый станок или модернизируете существующую поворотную ось,связаться с намичтобы обсудить ваши требования к крутящему моменту, скорости, размерам, напряжению и настройке, а также найти решение для перемещения, соответствующее вашему приложению.
