Линейный приводной двигатель преобразует электрическую энергию непосредственно в прямолинейное движение, устраняя необходимость в промежуточных компонентах передачи, таких как шарико-винтовые пары, ремни и реечные механизмы. Эта архитектура с прямым приводом уменьшает механический люфт и износ, связанный с трансмиссией, обеспечивая при этом высокое ускорение, повторяемость позиционирования и быстрое управление движением. От производства полупроводников и лазерной резки до сборки электроники и автоматического контроля — линейные двигатели становятся все более ценными в приложениях, требующих точности и производительности. В этом руководстве объясняется, как работают двигатели с линейным приводом, сравниваются распространенные конфигурации двигателей, описывается их промышленное применение и определяются основные факторы, которые инженеры должны учитывать при выборе решения.
Двигатель с линейным приводом представляет собой электромагнитный привод, который непосредственно создает линейную тягу, а не вращательное движение, которое необходимо преобразовать в прямолинейное движение. Обычно его понимают как вращающийся двигатель с размоткой: его активные электромагнитные компоненты расположены вдоль линейной траектории, что позволяет движущемуся компоненту перемещаться по магнитной дорожке.
В типичный линейный двигатель с постоянными магнитами входят следующие основные компоненты:
В отличие от обычного роторного двигателя, соединенного с шарико-винтовой парой, линейный двигатель с прямым приводом не требует механизма поворотно-линейной передачи. Это делает его особенно привлекательным для машин, где механический зазор, соответствие требованиям трансмиссии или ограничения скорости влияют на производительность.
Изучите линейку двигателей с линейным приводом SEA MOTION, чтобы просмотреть доступные конфигурации и технические параметры.
Принцип работы линейного приводного двигателя основан на электромагнитной силе. Когда сервопривод подает управляемый ток на обмотки двигателя, результирующее магнитное поле взаимодействует с постоянными магнитами или соответствующей магнитной структурой, создавая линейную тягу.
Процесс движения обычно состоит из четырех этапов:
Поскольку двигатель непосредственно генерирует линейное движение, система позволяет избежать люфтов, связанных с трансмиссией, и ошибок шага винта. Однако общая точность позиционирования по-прежнему зависит от энкодера, настройки сервопривода, качества направляющих, термической стабильности, точности монтажа и конструкции машины.
В приложениях, требующих быстрого ускорения и частого изменения направления, этот принцип прямого привода может улучшить динамический отклик и сократить время стабилизации, если двигатель и система управления подобраны правильно.
Прямой привод исключает люфты, возникающие в обычных механизмах трансмиссии. В сочетании с соответствующим линейным энкодером, жесткой механической конструкцией и хорошо настроенным сервоконтроллером линейный двигатель может обеспечить высокую повторяемость позиционирования для точного производства.
Без дополнительной ступени поворотно-линейной передачи линейный двигатель может быстро реагировать на заданные движения. Эта возможность полезна для позиционирования с коротким ходом, высокочастотного возвратно-поступательного движения и производственных линий, требующих быстрого перемещения между станциями обработки.
Линейные двигатели не требуют регулярной регулировки зазора ШВП или натяжения ремня. Они также устраняют износ компонентов трансмиссии. Линейные направляющие, подшипники, системы охлаждения, кабели и устройства обратной связи по-прежнему могут требовать проверки и обслуживания.
Генерация прямой тяги может уменьшить вибрацию, вызванную трансмиссией, и неравномерности движения. В таких приложениях, как лазерная резка, оптический контроль и прецизионное дозирование, стабильное движение помогает поддерживать постоянные условия обработки.
Линейные приводные двигатели можно интегрировать в компактные платформы позиционирования, оси с большим ходом, портальные системы и специализированное оборудование для автоматизации. Их пригодность зависит от доступного места для установки, требуемой тяги, теплового расчета и конфигурации направляющих.
Различные структуры двигателя предлагают разные комбинации плотности силы, силы притяжения, теплового поведения и плавности движения. SEA MOTION определяет несколько конфигураций двигателей с линейным приводом для различных требований к оборудованию.
| Серия двигателей | Структурное проектирование | Ключевые факторы выбора | Потенциальные применения |
|---|---|---|---|
| СМЖ | Плоская магнитная конструкция со стальным сердечником | Оцените требования к тяге, магнитному притяжению и жесткости конструкции. | Промышленная автоматизация и прецизионная обработка |
| SMUC | Промежуточная магнитная конструкция с железным сердечником | Учитывайте доступное монтажное пространство, требования к усилию и расположение осей. | Специализированные системы позиционирования и автоматизированное оборудование |
| СМУ-Г | Двусторонняя магнитная конструкция со стальным сердечником | Оцените выходную силу, магнитный баланс и механическую интеграцию. | Высокодинамичные промышленные системы перемещения |

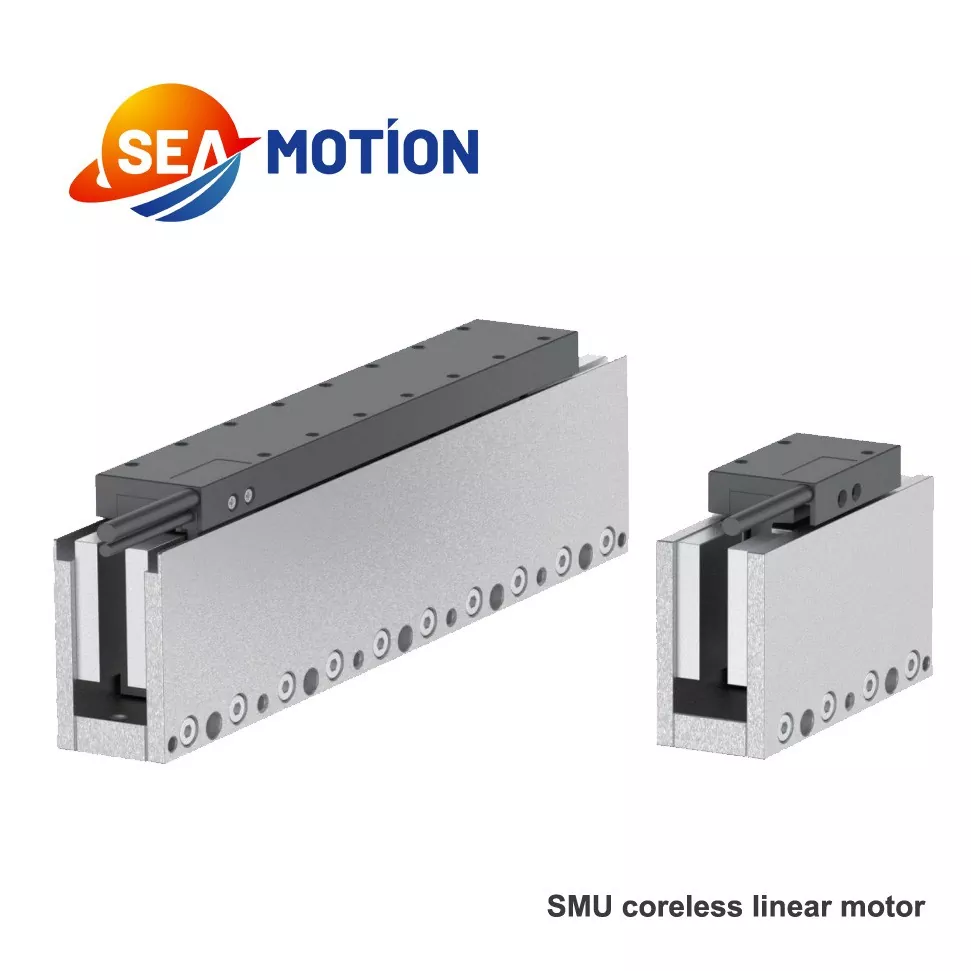

| СМУ | Двусторонняя магнитная конструкция без железа. | Рассмотрите низкий уровень зубцов, плавное движение и управление температурой. | Точное позиционирование и чувствительные процессы контроля |
| СМЙЭ / СМЖД | Полузакрытые/полностью закрытые конфигурации. | Проверьте требования к защите окружающей среды, доступу и установке. | Оборудование, требующее более закрытого расположения двигателя |
Эта таблица представляет собой основу первоначального отбора, а не универсальный рейтинг эффективности. Перед завершением разработки проекта уточните у производителя текущие характеристики модели, экологические требования и пригодность применения.
Подробную информацию о серии можно найти на странице линейных двигателей SEA MOTION.
Обработка пластин, прецизионный контроль, соединение штампов и обработка панелей дисплея требуют точного перемещения и повторяемого позиционирования. Линейные двигатели могут поддерживать эти операции, обеспечивая быстрое, контролируемое перемещение и уменьшая ошибки движения, связанные с трансмиссией.
Оборудование для лазерной обработки и высокоточные станки часто требуют быстрого перемещения, контролируемого ускорения и точного отслеживания траектории. Линейные оси с прямым приводом могут помочь повысить производительность и уменьшить ошибки позиционирования, связанные с механическими системами передачи.
Автоматизированные системы захвата и размещения, дозирующие машины, линии сборки компонентов и оборудование для визуального контроля зависят от постоянного движения. Двигатели с линейным приводом могут поддерживать многоцикловую работу и точное перемещение между местами обработки.
Производство аккумуляторов и солнечных элементов предполагает повторяющееся позиционирование, выравнивание, укладку и проверку. Правильно спроектированная система линейного двигателя может помочь поддерживать повторяемость, одновременно удовлетворяя требованиям автоматизированного производства по ускорению и времени цикла.
Платформы визуализации, лабораторная автоматизация и прецизионное измерительное оборудование могут выиграть от плавного, контролируемого движения. Проектировщики также должны учитывать шум, вибрацию, повышение температуры, чистоту и любые требования безопасности, специфичные для конкретного применения.
МОРСКОЕ ДВИЖЕНИЕ также разрабатывает оборудование на основе технологии линейного привода, включая высокоточную лазерную резку и системы визуального распознавания и контроля.
Выбор подходящего двигателя требует большего, чем просто сравнение максимальной скорости или пиковой тяги. Инженеры должны оценить всю ось движения, включая нагрузку, направляющие, сервопривод, устройство обратной связи и систему управления температурным режимом.
Полезной отправной точкой для определения силы ускорения является:
Требуемая сила ускорения = Движущаяся масса × Ускорение.
Например, для ускорения движущегося узла массой 20 кг со скоростью 10 м/с² требуется чистая сила ускорения 200 Н без учета трения, силы тяжести, технологических сил и других потерь. При окончательном выборе двигателя необходимо отличать постоянную тягу от пиковой тяги и проверять, может ли вся ось соответствовать требуемому профилю движения.
Ознакомьтесь с техническими характеристиками линейного приводного двигателя производителя и запросите техническую поддержку, если нагрузка или рабочий цикл требуют его.
| Фактор оценки | Линейный приводной двигатель | Шариковый винт или ременный привод |
|---|---|---|
| Генерация движения | Прямая линейная электромагнитная тяга | Вращательное движение преобразуется в линейное перемещение |
| Люфт трансмиссии | Отсутствие люфта механической передачи | Зависит от конструкции, компонентов и регулировки. |
| Динамический отклик | Может поддерживать высокое ускорение и быстрый отклик | Ограничено инерцией трансмиссии, жесткостью и механической конструкцией. |
| Механический износ | Отсутствие износа шарико-винтовой передачи или ременной передачи. | Компоненты трансмиссии могут со временем изнашиваться |
| Тепловые соображения | Тепловыделение катушки и температура магнита требуют оценки. | Нагрев двигателя, подшипников, винта и трансмиссии требует оценки. |
| Первоначальные инвестиции | Может быть выше в зависимости от конструкции всей системы. | Может быть экономичным для обычных задач позиционирования |
| Наиболее подходящие приложения | Высокоскоростные, высокоточные, требовательные профили движения | Системы позиционирования общего назначения и экономичные системы |
Линейный приводной двигатель не является автоматически лучшим решением для каждой машины. Шарико-винтовые передачи и ременные передачи остаются практичными для многих применений, особенно когда умеренная скорость и точность удовлетворяют технологическим требованиям. Правильный выбор зависит от целевой производительности, архитектуры системы, стоимости жизненного цикла и операционной среды.
Хотя в двигателях с прямым приводом отсутствуют некоторые механические компоненты трансмиссии, качество установки остается критически важным для долгосрочной работы.
Перед вводом в эксплуатацию проверьте двигатель в заданном диапазоне скорости, ускорения, нагрузки и рабочего цикла. Запишите характеристики позиционирования и температуру в репрезентативных условиях эксплуатации. Эти проверки помогают выявить проблемы интеграции перед полномасштабным производством.
Его основным преимуществом является прямолинейное движение без поворотно-поступательного передаточного механизма. Это устраняет люфт трансмиссии и может обеспечить высокое ускорение, точное позиционирование и сокращение затрат на техническое обслуживание, связанное с шариковыми винтами или ремнями.
Да. Многие двигатели с линейным приводом предназначены для быстрого ускорения, высоких скоростей движения и частого изменения направления. Фактическая производительность зависит от тяги двигателя, движущейся массы, возможностей сервопривода, обратной связи энкодера, механической жесткости и температурных ограничений.
В двигателях с железным сердечником используется железная магнитная структура, и они могут обеспечивать высокую плотность силы, но необходимо учитывать характеристики магнитного притяжения и зубчатого зацепления. В двигателях без сердечника отсутствует железный сердечник в узле подвижной катушки, что может уменьшить заедание и улучшить плавность движения. Лучший выбор зависит от тяги, точности и тепловых требований приложения.
Двигатель исключает необходимость обслуживания, связанного с обычными компонентами винтовой или ременной передачи. Однако для всей системы может потребоваться проверка линейных направляющих, кабелей, энкодеров, охлаждающего оборудования, монтажного оборудования и других компонентов в соответствии с рабочей средой и рекомендациями производителя.
Начните с определения полезной нагрузки, расстояния перемещения, продолжительной и пиковой тяги, скорости, ускорения, точности позиционирования, рабочего цикла и условий установки. Затем проверьте электрическую совместимость, требования к охлаждению, варианты обратной связи и механическую интеграцию с производителем.
МОРСКОЕ ДВИЖЕНИЕ предлагает несколько конфигураций линейных двигателей для точного перемещения. Для получения подходящей рекомендации укажите требуемый ход, движущуюся массу, целевую скорость, ускорение, точность позиционирования, рабочий цикл и ограничения при установке. Команда инженеров может использовать эти сведения, чтобы определить подходящую конфигурацию.
Линейный приводной двигатель может помочь производителям преодолеть ограничения традиционных систем трансмиссии, обеспечивая прямую линейную тягу, быстрое управление движением и снижение износа, связанного с трансмиссией. Его преимущества особенно актуальны для полупроводникового оборудования, прецизионной механической обработки, лазерной обработки, сборки электроники и автоматического контроля. Успешная реализация зависит от выбора правильной конструкции двигателя, соответствия постоянной и пиковой тяги реальной нагрузке, а также интеграции двигателя с подходящими направляющими, обратной связью, сервоприводами и управлением температурой.
Независимо от того, модернизируете ли вы существующую машину или разрабатываете новую платформу автоматизации, SEA MOTION может помочь вам оценить варианты двигателей с линейным приводом для вашего применения. Посетите официальную страницу двигателя с линейным приводом, чтобы просмотреть доступные конфигурации и технические параметры. Если вам нужна помощь с выбором модели, требованиями к производительности или решением для конкретного проекта,связаться с намичтобы обсудить ваши требования и запросить индивидуальное предложение.
