Высокоточная технология магнитной индукции; Однооборотный или многооборотный энкодер;
Аналоговый токовый выход 4–20 мА, 0–20 мА или выход напряжения 0–10 В, 0–5 В;
Можно добавить инкрементный сигнал TTL или HTL; Однооборотное разрешение до 16 бит, многооборотное разрешение до 14 бит;
Превосходная устойчивость к ударам и вибрации;
Обратное короткое замыкание и защита от короткого замыкания, уменьшающие влияние ошибок установки.

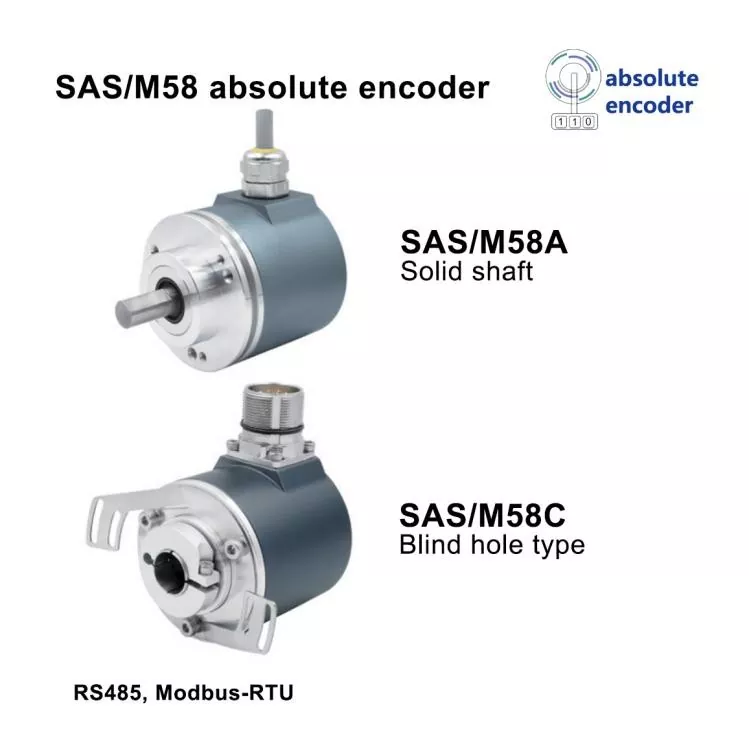

| Модель №. | САС/М58А/САС/М58С |

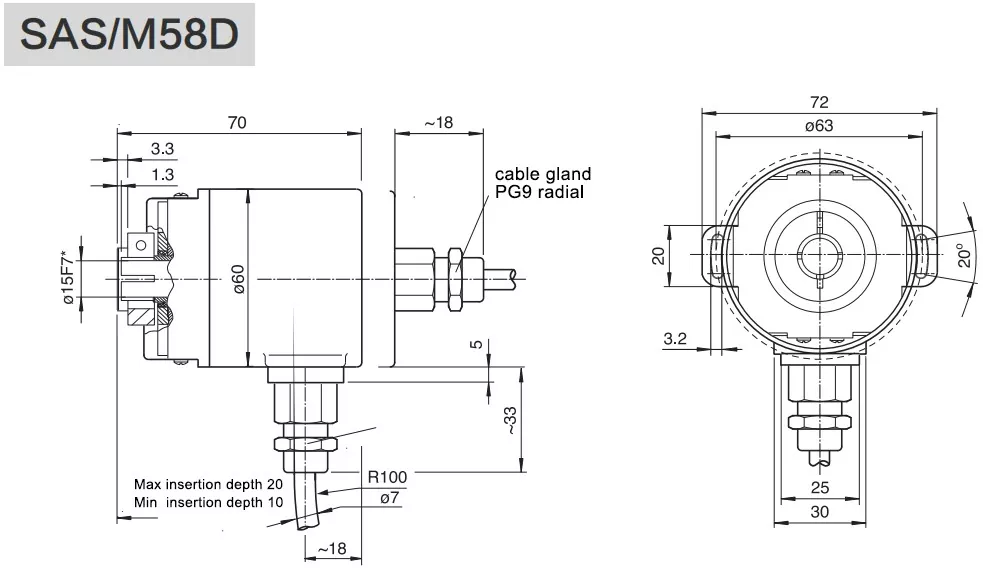

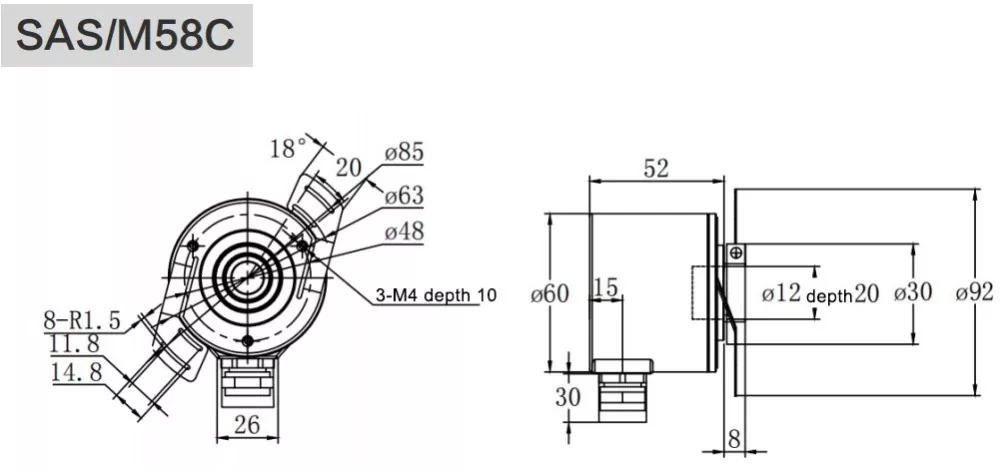

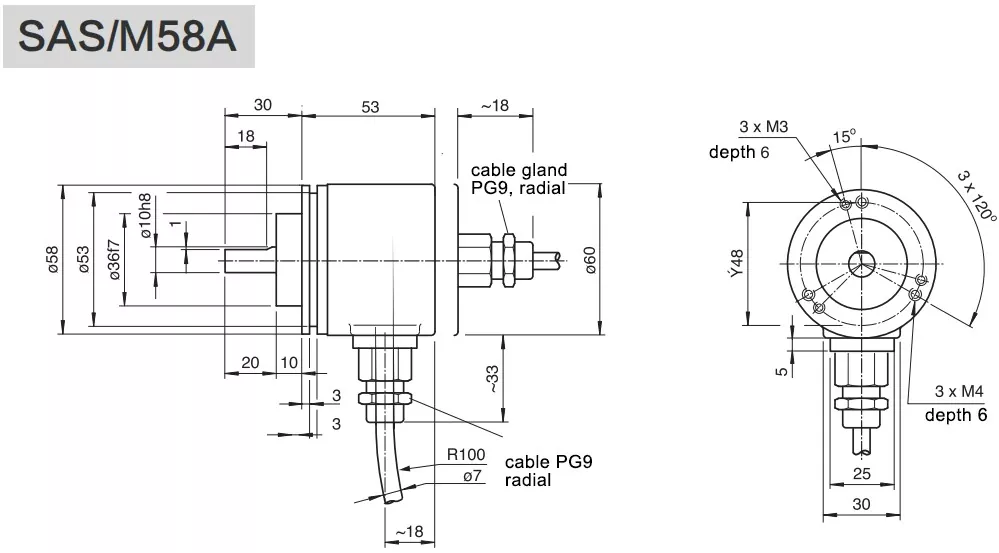

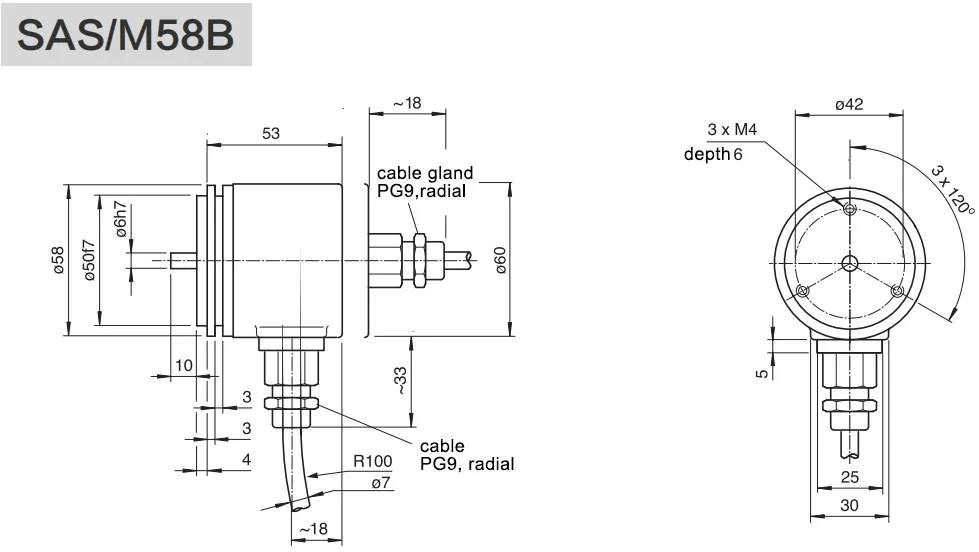

| Фланец | ø58 мм Сплошной вал с зажимным фланцем / ø58 мм глухое отверстие |
| Размер шпинделя | ø6,8,10,12,15 мм по индивидуальному заказу |
| Материал корпуса | Алюминий (нержавеющая сталь опционально) |
| Интерфейс вывода сигнала | RS485 Свободный протокол, RS485+инкрементный опционально |
| Modbus-RTU,Modbus-RTU+инкрементальный опционально | |
| Скорость передачи/бит/с | 4800;9600;19200;38400;57600;115200 |
| Диапазон адресов | 0-99 |
| Выходная цепь | Соответствует стандарту RS485, электрическая изоляция оптрона. |
| Абсолютный тип | Однооборотный/многооборотный |
| Напряжение питания | Стандартное напряжение 10–30 В постоянного тока, 5 В постоянного тока или 5–30 В постоянного тока. |
| Разрешение за один оборот | Стандартный 12 бит 4096,13 бит 8192, 16 бит 65536,18 бит 262144, макс. 21 бит |
| Повороты | 1 (однооборотный), многооборотный стандартный 12 бит 4096, многооборотный макс. 14 бит 16384 |
| Нет тока нагрузки | ≤30 мА |
| Обновление данных | Один оборот <15 мкс; многооборотный <1 мс |
| Формирование сигнала | Общее количество оборотов можно регулировать произвольно; соответствующее значение, направление, заданное положение и внешняя нулевая точка каждого оборота настраиваются; скорость передачи данных, адрес связи, режим работы и т. д. |
| Кодирование | Шестнадцатеричный |
| Защита от обратной полярности | Да |
| Защита от короткого замыкания | Да |
| Защита от молний и статического электричества | Да |
| Максимальная скорость | 6000 об/мин |
| Нагрузка шпинделя | Радиальное 200 Н, Осевое 100 Н |
| Защита | ИП65, ИП68 |
| Пусковой крутящий момент | <0,01 Нм |
| Рабочая температура | -30℃~+85℃(-40℃~85℃ опционально) |
| Температура хранения | -40℃~+100℃ |
| Ударопрочность | 1000м/с2,6мс(100г) |
| Антивибрационный | 20 г |

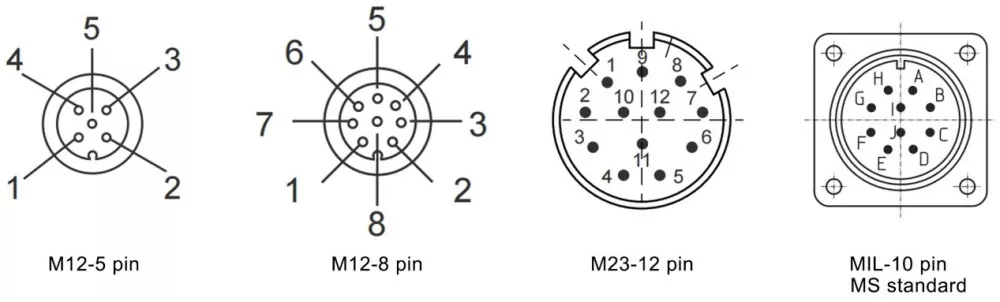

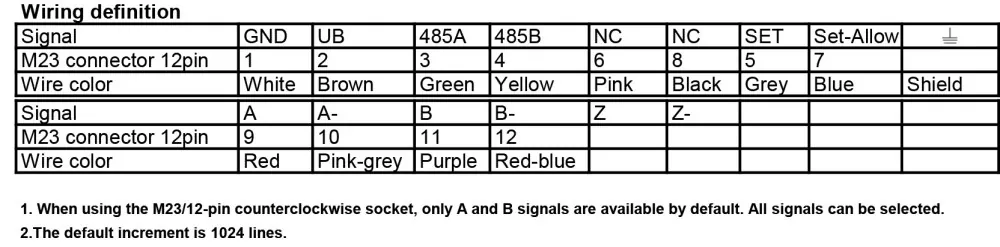

| Способ подключения | 4x2x0,2-8-жильный экранированный кабель, сердечник M12-5, сердечник M12-8, фланцевый разъем с жилой M23-12 |
| Исходящий метод | Радиальный боковой выпуск, Осевой задний выпуск |
| Необязательный | Инкрементальный выход TTL/RS422, HTL/двухтактный |
| Инкрементальный сигнал | А+ А- Б+ Б- Я+ Я- |
| Импульсов на оборот | 1~4096 импульсов опционально (стандартно 1024,2048,4096) |
Основное преимущество этого сверхмощного абсолютного многооборотного магнитного энкодера RS485 с внешним диаметром 58 мм заключается в его стандартном выходном интерфейсе RS485, который поддерживает передачу сигнала на большие расстояния с сильной защитой от электромагнитных помех, эффективно предотвращая затухание и искажение сигнала в сложных промышленных электромагнитных средах. Его абсолютная многооборотная магнитная технология измерения обеспечивает точную запись данных о положении без смещения нуля после сбоя питания, обеспечивая непрерывный мониторинг положения. Высокопрочный металлический корпус и полная защитная конструкция IP65-IP68 противостоят эрозии пыли, водяного пара, химического масла и агрессивных газов в тяжелой промышленности. Разнообразные конструкции установки и способы подключения обеспечивают гибкую и быструю сборку на месте. Встроенная высоконадежная функция резервирования эффективно предотвращает сбои в работе оборудования, вызванные ошибкой одиночного сигнала. Благодаря стабильному выходному разрешению 12-16 бит и двойному одно-/многооборотному синхронному выходу данных он полностью адаптируется к требованиям высокой надежности и низкой точности измерений тяжелого промышленного оборудования. Авторитетные сертификаты также гарантируют его экологическую адаптируемость и эксплуатационную стабильность промышленного уровня.
Этот сверхмощный энкодер с выходом RS485 предназначен для тяжелого промышленного оборудования, требующего передачи сигнала на большие расстояния и высокой защиты от помех. Он широко используется на производственных линиях по производству стали для передачи сигналов о положении оборудования на большие расстояния, а также в горнодобывающей промышленности для мониторинга положения подземного горнодобывающего и транспортного оборудования. Он также применим к нефтепромысловому и нефтехимическому оборудованию, включая оборудование для добычи нефти и устройства передачи производственных линий нефтепереработки. Кроме того, он обеспечивает стабильную обратную связь по положению тяжелого металлургического оборудования, крупных подъемных машин, электроэнергетического оборудования и систем передачи производственных линий по производству бумаги, обеспечивая непрерывную и надежную работу оборудования в сложных и суровых промышленных условиях.
О: Да, мы предоставляем полный спектр индивидуальных услуг для энкодеров для тяжелых условий эксплуатации, включая специальный размер вала, разрешение, длину кабеля, конструкцию корпуса, термостойкость, степень защиты и настройку специального протокола.
А: Абсолютно. Мы можем настроить энкодеры для высоких и низких температур, сильной вибрации, защиты от коррозии, взрывобезопасности и других экстремальных промышленных условий работы в соответствии с требованиями эксплуатации оборудования на месте.
О: Все энкодеры, изготовленные по индивидуальному заказу, соответствуют тем же строгим стандартам производства и тестирования, что и стандартные продукты, включая испытания на старение и испытания на моделирование окружающей среды, обеспечивая неизменную надежность и долговечность.
О: Обычные индивидуальные заказы на 50 штук занимают около 25 рабочих дней. При сложной нестандартной настройке мы оценим и подтвердим точные сроки выполнения по техническим параметрам.
А: Да. Наша профессиональная техническая команда предоставит комплексные решения: от выбора параметров, структурной оптимизации до настройки продукта и послепродажного технического руководства.
