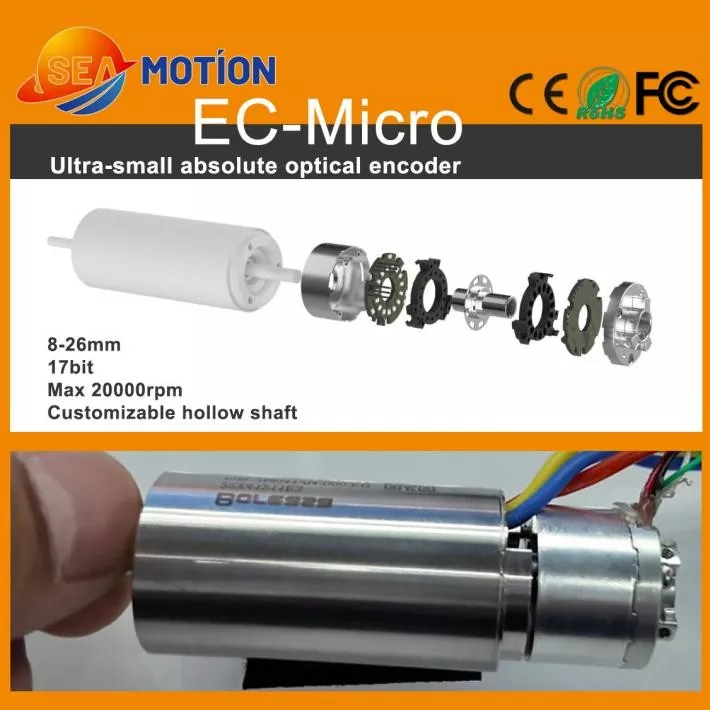

Серия SEA MOTION EC-Micro — это миниатюрный, сверхкомпактный абсолютный однооборотный фотоэлектрический энкодер, специально разработанный для промышленных сценариев со строгими ограничениями по пространству для установки. Эта серия с внешним диаметром от 8 до 26 мм и легкой конструкцией полого вала обеспечивает высокую плотность обратной связи при движении без ущерба для производительности. Благодаря передовой технологии оптического кодирования он устраняет разрыв между сверхмалыми форм-факторами и надежностью промышленного уровня, служа оптимальным выбором для высокопроизводительных прецизионных систем управления движением.
Ультраминиатюрная конструкция с полым валом: внешние диаметры от 8 мм до 26 мм обеспечивают плавную интеграцию в узкие внутренние механизмы, не увеличивая при этом объем вашей конструкции.
Обратная связь высокого разрешения: обеспечивает 17-битное разрешение, обеспечивая точность микропозиционирования для высокоточных роботизированных и автоматических операций.
Превосходные возможности защиты от помех: в отличие от магнитных энкодеров, склонных к электромагнитным искажениям, этот абсолютный однооборотный фотоэлектрический энкодер основан на оптическом считывании, обеспечивая отличную устойчивость к магнитным помехам и обеспечивая стабильное позиционирование в сложных промышленных условиях.
Совместимость с высокими скоростями: поддерживает рабочую скорость до 20 000 об/мин, что делает его полностью совместимым с высокоскоростными миниатюрными двигателями.
Стабильность промышленного качества: благодаря опыту SEA MOTION в области управления движением и строгому управлению качеством цепочки поставок, каждое устройство проходит стандартизированные прецизионные испытания.
Миниатюрный абсолютный многооборотный фотоэлектрический энкодер серии EC-Micro имеет внешний диаметр 8–26 мм, полую структуру (поддерживается настройка), 17-битное разрешение и максимальную скорость 20 000 об/мин.
|
Параметр |
Спецификация |
|
Разрешение |
17бит |
|
Выходной интерфейс |
RS485 |
|
Скорость передачи данных |
2,5 Мбит/с |
|
Суммарная ошибка |
±80" |
|
Непрерывная ошибка |
±5" |
|
Повторяемость |
12 бит |
|
Многооборотный диапазон |
24 бит при разрешении 17 бит; 16 бит при разрешении 23 бита |
|
Параметр |
Спецификация |
|
Жилье |
Алюминий |
|
Размеры |

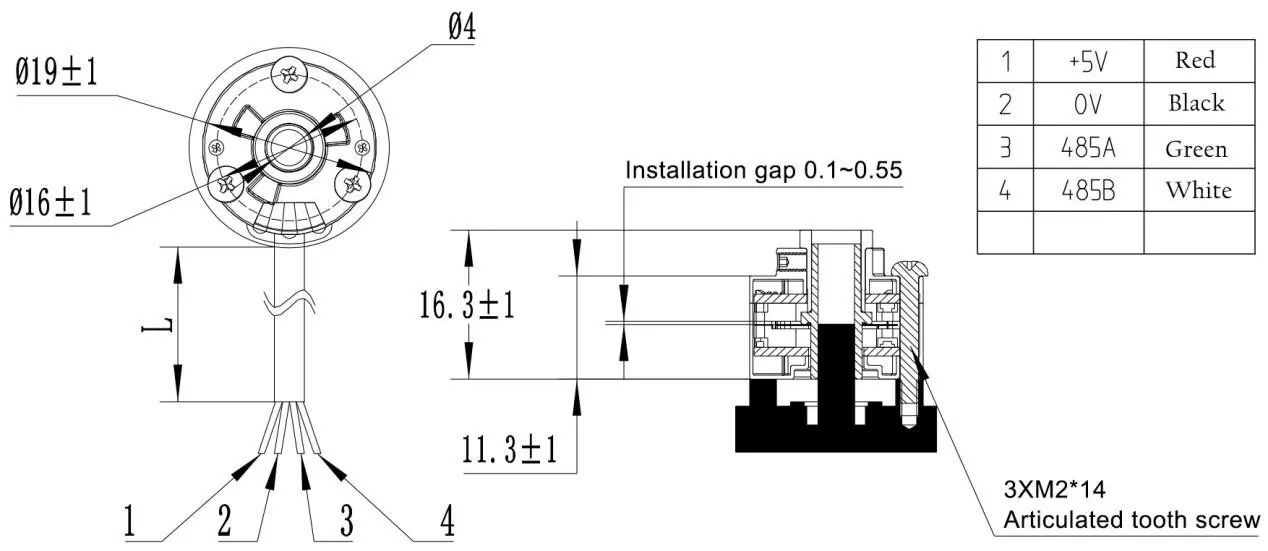

ø19 мм, высота = 14,5 мм / по индивидуальному заказу |
|
Монтажные винты |
М2 |
|
Диаметр вала двигателя |
4-6 мм |
|
Кодовый диск |
Нержавеющая сталь |
|
Допустимое смещение вала |
Радиальный ± 0,1 мм; Осевой ± 0,1 мм |
|
Угловое ускорение |
Максимум: 80000 об/мин |
|
Максимально допустимая скорость |
20000 об/мин |
|
Класс защиты |
IP40 (после установки) |
|
Параметр |
Спецификация |
|
Входное напряжение |
5 В постоянного тока ± 5% |
|
Электрическое подключение |
5-контактный интерфейс для пайки печатных плат |
|
Рабочий ток |
≤150 мА (без нагрузки) |
|
Точность обнаружения перегрева |
±3℃ |
|
Время нарастания/спада выходного уровня |
≤100 нс |
|
Электрическая жизнь |
24000 ч (наработка на отказ 85 ℃) |
|
Параметр |
Спецификация |
|
Температура |
Рабочая температура: от -20 ℃ до 85 ℃; Температура хранения: от -40 ℃ до 105 ℃ |
|
Влажность |
10–90 % (без конденсации) |
|
Применимая высота |
≤2000м |
|
Время хранения |
45 дней |
|
Сертификаты продукции |
CE, RoHS, FCC |
|
Гарантия |
1 год |
Абсолютный однооборотный фотоэлектрический энкодер EC-Micro отличается сверхмалыми размерами, высокой точностью и исключительной адаптируемостью к окружающей среде. Благодаря миниатюрной полой конструкции он идеально адаптируется к ультраузким местам для установки микроустройств, успешно устраняя традиционные ограничения по размеру энкодера. Этот энкодер, оснащенный возможностью 17-битного кодирования с высоким разрешением и поддерживающий высокоскоростную работу со скоростью до 20 000 об/мин, обеспечивает сверхточное позиционирование за один оборот. Благодаря передовым принципам фотоэлектрического измерения он эффективно противостоит электромагнитным помехам, значительно превосходя магнитные энкодеры как по стабильности, так и по точности позиционирования в сложных промышленных условиях.
Этот микроабсолютный однооборотный фотоэлектрический энкодер широко и профессионально применяется в основных областях миниатюрной автоматизации, обеспечивая высокоточное позиционирование двигателей с полой чашкой (двигателей без сердечника), ловких роботизированных рук и систем позиционирования модулей ZR высокой плотности. Он обслуживает высокотехнологичные производственные отрасли, включая современное медицинское оборудование, промышленную автоматизацию и профессиональное роботизированное оборудование. Обеспечивая надежную магнито-устойчивую обратную связь при движении, серия EC-Micro помогает системным интеграторам и инженерам по всему миру оптимизировать общую точность, стабильность и компактность их миниатюрных систем управления движением.
