Безрамный двигатель

SEA MOTION является эксклюзивным дистрибьютором всемирно известных безрамных двигателей в Китае с 2019 года. Наша клиентура охватывает университеты, исследовательские институты и высокотехнологичные производственные сектора по всему Китаю. В то же время в нашу цепочку поставок входит группа выдающихся производителей. Они специализируются в разных областях и преуспевают в разных продуктах. Некоторые из них специализируются на изготовлении индивидуальной, мелкосерийной и специальной продукции, располагая сильными командами исследований и разработок и большим количеством квалифицированных рабочих. Другие специализируются на производстве больших объемов стандартной промышленной продукции, обладая чрезвычайно сильными возможностями управления контролем качества и обеспечивая превосходную стабильность продукции.

Отправить запрос

Описание продукта

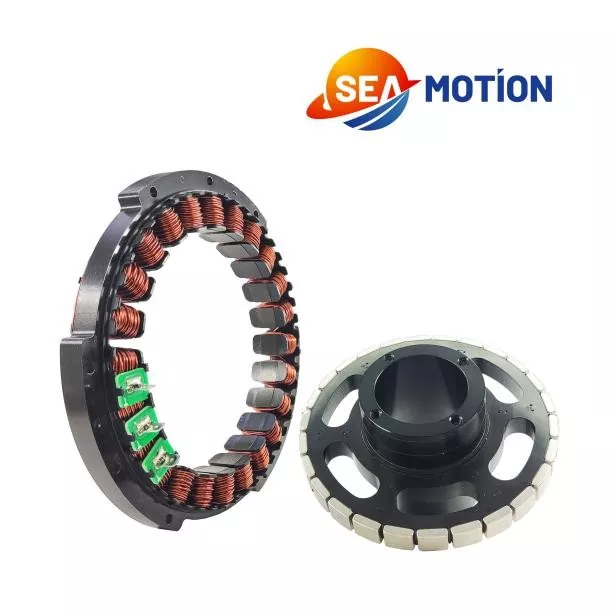

Бескорпусный двигатель — это синхронный двигатель с прямым приводом с постоянными магнитами, который не имеет корпуса, подшипников и вала. Он состоит только из статора и ротора, непосредственно встроенных в оборудование как часть конструкции, и отличается высокой плотностью крутящего момента, нулевым люфтом и высоким динамическим откликом.

Наша техническая команда оценит требования клиента и выберет подходящего поставщика. Мы будем работать с командой разработчиков поставщика над проектированием и проверкой выбора продукта или магнитной цепи. После доработки решения мы проведем моделирование, чтобы обеспечить надежность и управляемость всего процесса.

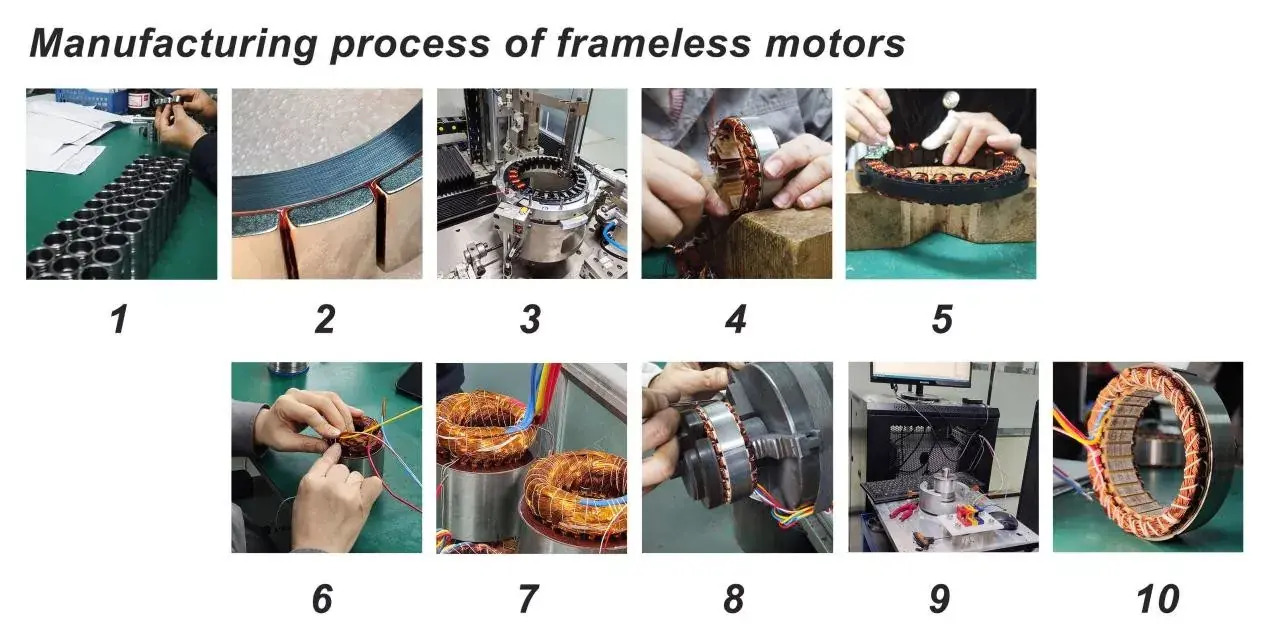

Дальше идет сложный производственный процесс. Мы упростили процесс производства бескаркасных двигателей до десяти этапов. Ниже приводится процесс производства бескаркасных двигателей:

1. Проверка материала: ротор бескаркасного двигателя требует точной обработки.

2.Для крепления сильных магнитных листов используется анаэробный клей. Некоторые высокоскоростные роторы имеют слой углеродного волокна, прикрепленный к внешней стороне сильных магнитных листов, чтобы предотвратить сбрасывание листов из-за чрезмерной центробежной силы.

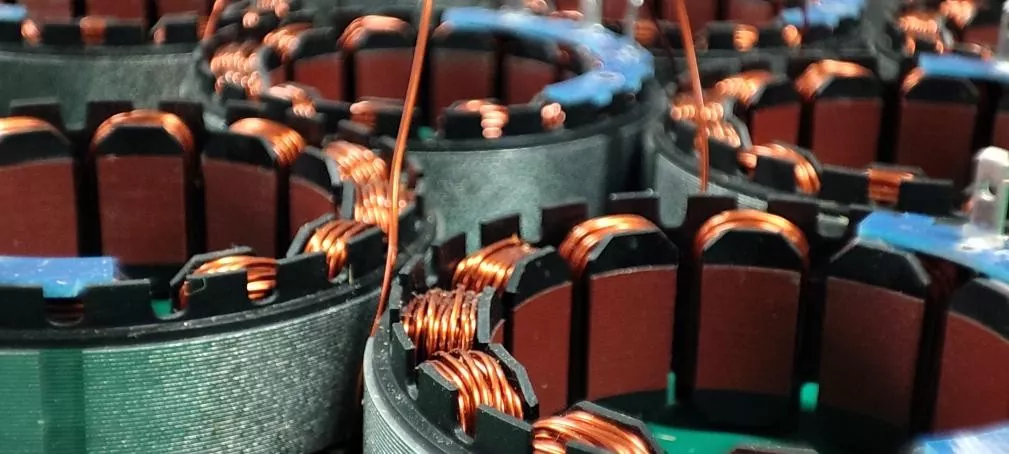

3. Автоматические намоточные машины выполняют работу по намотке статора.

4. Для некоторых мелкосерийных или индивидуальных изделий с высокими требованиями к намотке необходима ручная намотка. Ручной подзавод – это весьма техническая задача.

5. Организуйте обмотки. Здесь будет использоваться мягкая деревянная оснастка, чтобы не повредить изоляционный лак на поверхности обмотки.

6. Пайка включает в себя припайку обмоток к проводникам или интерфейсной плате печатной платы.

7. Процесс заливки клея необходимо проводить в вакууме, чтобы предотвратить попадание воздуха, а затем запекать в духовке.

8. Удалите остатки клея с поверхности листов магнита статора.

9.Тестирование включает трехфазное тестирование непрерывности, нагрузочное тестирование и т. д.

10.Готовый продукт

Параметр продукта

Мы можем предоставить различные схемы намотки, конструкции магнитных цепей, методы упаковки и способы подключения в соответствии с потребностями клиента. Ниже приведены параметры нашей стандартной продукции.

Модель	Номинальное напряжение В постоянного тока	Номинальная скорость об/мин	Номинальный крутящий момент, Н·м	Номинальная мощность Вт	Номинальный ток А	Пиковый ток А	Пиковый крутящий момент, Н·м	Кэ Врмс/об/мин	Ω	мГн	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 В переменного тока	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 В переменного тока	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 В переменного тока	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380 В переменного тока	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 В переменного тока	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 В переменного тока	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

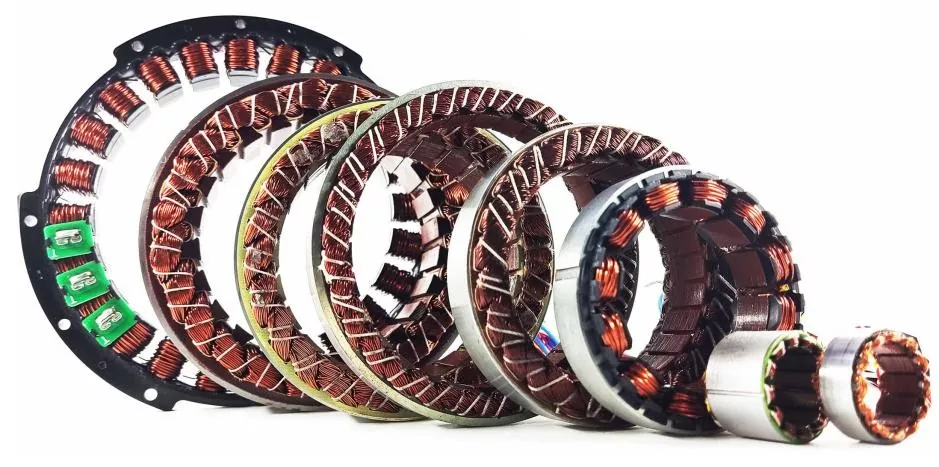

175-выходной диаметр 175 мм Стандартные двигатели могут быть изготовлены по индивидуальному заказу с внешним диаметром от 12 мм до 600 мм. По вопросам более крупных и специализированных безрамных моментных двигателей обращайтесь в наш отдел продаж.

Характеристика продукта и применение

Преимущества безрамных моторов заключаются в следующем:

1. Высокая плотность крутящего момента: крутящий момент в 2–3 раза больше, чем у обычных сервоприводов того же объема, с отличными характеристиками с высоким крутящим моментом на низкой скорости.

2. Нулевой люфт + высокая точность: безредукторный/безмуфтовый, точность повторяемости до ±1 угловой секунды, высокая жесткость и надежная защита от помех.

3. Сверхвысокая динамическая реакция: чрезвычайно низкая инерция ротора, частота отклика> 1 кГц, подходит для высокоскоростного пуска-останова и частого реверса.

4. Компактный и легкий: отказ от корпуса и компонентов трансмиссии уменьшает объем/вес на 30–50 %, что упрощает прокладку полых кабелей.

5. Длительный срок службы и не требует обслуживания: нет щеток, нет износа шестерен, срок службы до десятков тысяч часов, расходными материалами являются только подшипники.

6. Гибкая конструкция: внешний диаметр, внутренний диаметр и длина могут быть настроены в соответствии с формой оборудования, поддерживая полые сквозные отверстия (для прохода кабелей/трубопровода).

Конкретные приложения включают в себя:

1. Гуманоидные/коллаборативные роботы: с совместным приводом (легкий вес, полая проводка, высокий крутящий момент).

2. Полупроводниковое/панельное оборудование: пластинчатые столики, литографические машины, прецизионные вращающиеся столики.

3. Медицинское оборудование: Хирургические роботы, сканеры КТ/МРТ.

4. Аэрокосмическая отрасль: серводвигатели, спутниковые антенны, оптоэлектронные блоки.

5. Станки с ЧПУ: вращающиеся ступени с прямым приводом, высокоскоростные шпиндели, пятиосевая связь.

Детали изготовления и размер / мм

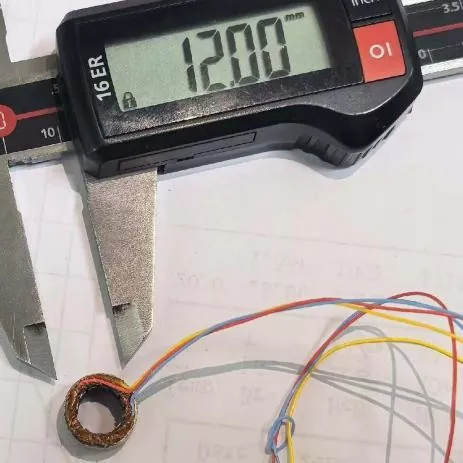

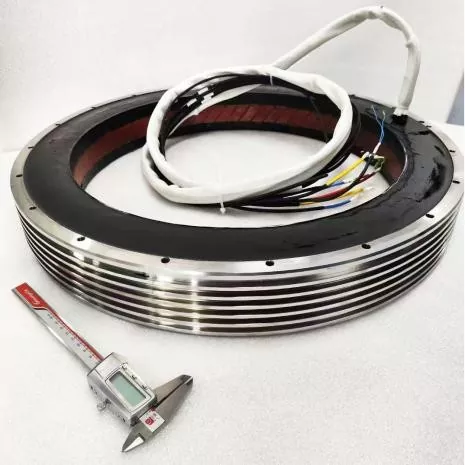

Помимо стандартной промышленной продукции, мы принимаем индивидуальные заказы на бескаркасные двигатели. Наши индивидуальные размеры варьируются от минимального внешнего диаметра 12 мм до 600 мм.
