Поскольку промышленная автоматизация требует более высокой точности, сокращения времени цикла и более надежного управления движением,МОРСКОЕ ДВИЖЕНИЕобеспечивает расширенныелинейный приводной двигательрешения, предназначенные для требовательных к точности приложений. Преобразуя электрическую энергию непосредственно в линейное движение, эти двигатели устраняют необходимость в традиционных компонентах механической передачи на пути привода, помогая производителям оборудования улучшить характеристики позиционирования, уменьшить ошибки, связанные с люфтами, и оптимизировать эффективность производства.
Краткое содержание статьи:Линейный приводной двигатель обеспечивает прямое, контролируемое линейное движение для точного производства и автоматизированного оборудования. В этом руководстве объясняется, как работает эта технология, сравниваются конструкции со стальным сердечником и без сердечника, рассматриваются важные параметры производительности и исследуются возможности применения в производстве полупроводников, обработке на станках с ЧПУ, производстве новой энергии и промышленном контроле. В нем также изложены практические критерии выбора, которые помогут инженерам и отделам закупок найти подходящее решение.
Линейный приводной двигатель представляет собой электромагнитный привод, который непосредственно генерирует прямолинейное движение, а не вращательное движение, которое необходимо преобразовать с помощью шарикового винта, ремня или зубчатого механизма. Он широко используется в приложениях, где важны точное позиционирование, быстрое ускорение, плавное движение и повторяемость операций.
В типичной конструкции с прямым приводом электромагнитный движущийся компонент взаимодействует с дорожкой с постоянным магнитом для создания тяги. При интеграции с подходящим сервоприводом, устройством обратной связи по положению и линейной направляющей двигатель становится частью оси управляемого движения.
В отличие от обычных систем с винтовым приводом, конструкция с прямым приводом устраняет люфт механической трансмиссии на пути привода. Это делает его особенно привлекательным для приложений, требующих частой смены направления, высокоскоростного позиционирования и постоянной точности движения.
МОРСКОЕ ДВИЖЕНИЕ предлагает несколько конфигураций линейных двигателей, в том числе серию SMJ с плоским магнитным железным сердечником, серию SMUC с промежуточным магнитным железным сердечником, серию SMU-H с двусторонним магнитным железным сердечником и серию SMU с двусторонним магнитным железным сердечником. Полузакрытые SMJE и полностью закрытые конфигурации SMJD также доступны в соответствии с требованиями конкретного применения.
Для получения дополнительной информации о продукте посетите страницу двигателя с линейным приводом SEA MOTION.
Принцип работы линейного приводного двигателя основан на электромагнитной силе. Совместимый сервопривод подает управляемый электрический ток на обмотки двигателя. Результирующее магнитное поле взаимодействует с постоянными магнитами вдоль гусеницы двигателя, создавая линейную тягу.
Контроллер регулирует команды тока и движения в соответствии с требуемым положением, скоростью и ускорением. Благодаря встроенному устройству обратной связи система управления может постоянно сравнивать фактическое движение с заданным положением и корректировать отклонения.
Типичная система линейного перемещения включает в себя следующие компоненты:
Поскольку двигатель непосредственно создает линейную тягу, он позволяет избежать ошибок шага, люфта и податливости передачи, которые могут повлиять на механизмы с винтовым или ременным приводом. Однако общая точность по-прежнему зависит от энкодера, настройки сервопривода, качества направляющих, термической стабильности, точности монтажа и конструкции машины.
Прямой привод устраняет люфт механической трансмиссии, что упрощает достижение стабильного позиционирования и повторяемости. Это ценно для точной резки, размещения электронных компонентов, оптического контроля и автоматизированной сборки.
Линейные двигатели могут быстро реагировать на изменения команд движения. В подходящих конфигурациях это позволяет сократить время транспортировки, ускорить возвратно-поступательные движения и повысить производительность многоциклового производственного оборудования.
Удаление винта, ремня или зубчатой передачи с приводного пути снижает износ этих компонентов. Таким образом, требования к техническому обслуживанию могут снизиться, хотя направляющие, подшипники, охлаждающее оборудование и другие компоненты системы по-прежнему требуют соответствующего обслуживания.
При соответствующей настройке обратной связи и управления линейный приводной двигатель может обеспечить стабильное движение в повторяющихся рабочих циклах. Это помогает производителям поддерживать постоянные условия обработки во время точного контроля, склеивания, дозирования и механической обработки.
Линейные двигатели могут поддерживать позиционирование с коротким ходом, перемещение с большим ходом и синхронизированные многоосные механизмы. Их пригодность зависит от требуемой тяги, длины гусеницы, места для установки, теплового расчета и архитектуры управления.
Различные конструкции линейных двигателей решают разные инженерные приоритеты. Выбор между конструкциями со железным сердечником и конструкциями без сердечника должен основываться на требованиях к тяге приложения, допуске к пульсациям силы, магнитному притяжению, термическому поведению и доступному пространству для установки.
| Дизайн двигателя | Основные характеристики | Потенциальные применения | Рассмотрение выбора |
|---|---|---|---|
| Плоский магнитный железный сердечник | Компактная магнитная структура и высокий потенциал тяги | Оборудование с ЧПУ и промышленная автоматизация | Оцените пульсацию силы и магнитное притяжение. |
| Промежуточный магнитный железный сердечник | Альтернативное магнитное и механическое расположение | Специализированные прецизионные оси движения | Проверьте монтажную геометрию и необходимое усилие. |
| Двусторонний магнитный железный сердечник | Двустороннее магнитное расположение. | Высокодинамичное промышленное позиционирование | Оценка структурной интеграции и магнитных сил |
| Двусторонний магнитный безжелезный | В подвижной катушке отсутствует железный сердечник. | Точный контроль, электронная сборка и приложения с низкой пульсацией силы | Подтвердите постоянную тягу и температурные пределы. |

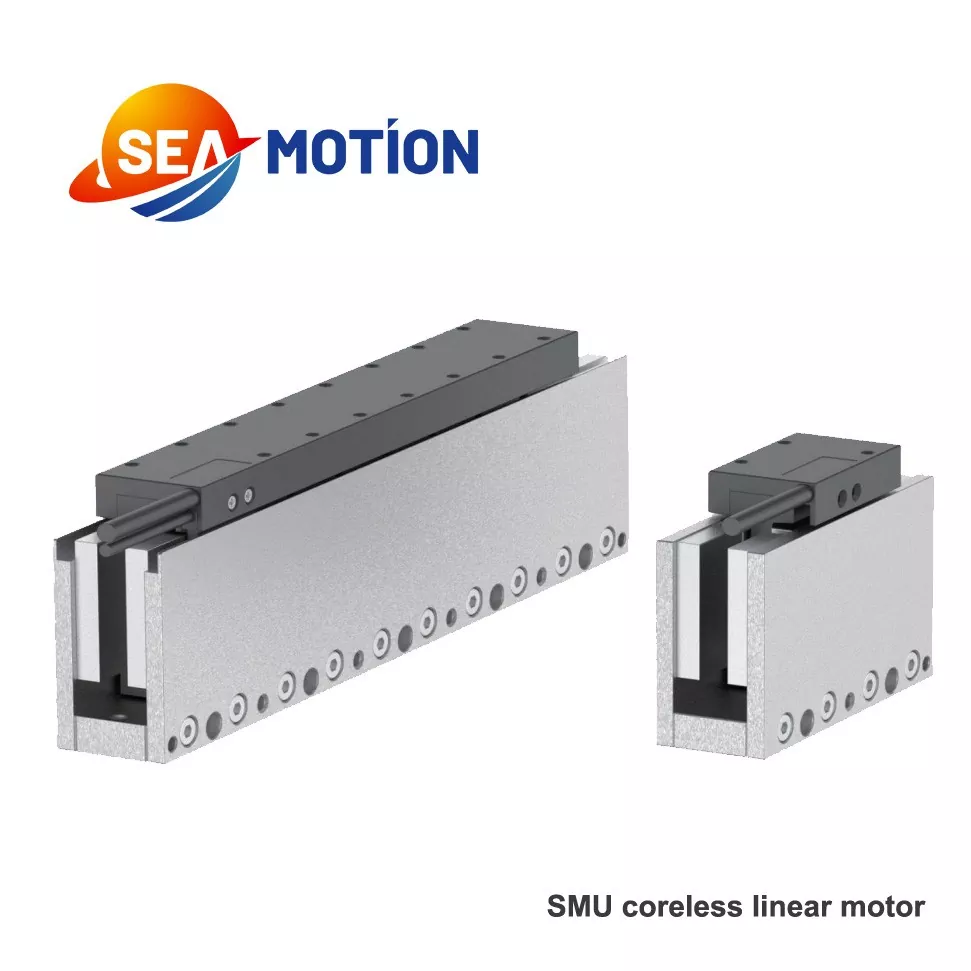

Серия SMU от SEA MOTION представляет собой вариант без утюга для применений, где плавное движение и низкое магнитное притяжение являются важными конструктивными соображениями. Семейства SMJ, SMUC и SMU-H представляют собой альтернативу с железным сердечником для других комбинаций тяги, размера и требований к интеграции.
Конструктивные характеристики различаются в зависимости от модели. Перед окончательным выбором двигателя инженеры должны просмотреть соответствующие кривые сила-скорость, габаритные чертежи и эксплуатационные ограничения.
Выбор линейного приводного двигателя требует большего, чем просто сравнение максимальной скорости или пиковой тяги. Двигатель должен удовлетворять как кратковременным требованиям ускорения, так и постоянным требованиям производственного цикла.
В следующей таблице приведены типичные характеристики, опубликованные для серии двигателей с линейным приводом SEA MOTION SMU21.
| Параметр | СМУ21-78 | СМУ21-138 | СМУ21-198 | СМУ21-258 |
|---|---|---|---|---|
| Пиковая тяга | 105 Н | 210 Н | 315 Н | 420 Н |
| Непрерывная тяга | 30 Н | 60 Н | 90 Н | 120 Н |
| Длина катушки | 78 мм | 138 мм | 198 мм | 258 мм |
| Максимальная продолжительная мощность | 49 Вт | 100 Вт | 145 Вт | 195 Вт |
| Магнитный шаг | 30 мм | 30 мм | 30 мм | 30 мм |
Важный:В таблице приведены значения на уровне модели из опубликованной спецификации серии. Максимальная скорость, ток, конфигурация обмотки и другие электрические характеристики зависят от модели и варианта обмотки. Прежде чем принимать инженерные решения, ознакомьтесь с полным техническим описанием производителя.
При просмотре спецификации отдайте приоритет этим параметрам:
Для наиболее надежного сравнения оцените ожидаемую нагрузку, профиль ускорения, рабочий цикл и температурные условия вместе, а не выбирайте двигатель на основе одной основной спецификации.
Сочетание прямого привода, динамического отклика и контролируемого позиционирования делает линейные приводные двигатели пригодными для широкого спектра промышленных применений.
Обработка пластин, прецизионное выравнивание, этапы проверки и обработка панели дисплея могут потребовать повторяемого перемещения с минимальной ошибкой позиционирования. Линейные двигатели помогают разработчикам оборудования создавать чувствительные оси движения для этих сложных процессов.
Высокоскоростные обрабатывающие центры, системы лазерной резки и прецизионное гравировальное оборудование могут выиграть от быстрого ускорения и устранения люфта винтовой передачи. Жесткость станка, силы резания и терморегуляция остаются важными для конечной точности обработки.
Обращение с электродами батареи, штабелирование, выравнивание компонентов и проверка фотоэлектрических элементов часто включают повторяющиеся высокоскоростные движения. Двигатель правильного размера может помочь координировать эти операции, сохраняя при этом постоянное позиционирование.
Производство электроники использует точные движения для размещения компонентов, дозирования, склеивания, сортировки и визуального контроля. Оси с прямым приводом могут поддерживать короткое время цикла и контролируемое движение при повторяющихся операциях.
Платформы для визуализации, лабораторные инструменты и научное измерительное оборудование могут требовать плавного и контролируемого движения. Соответствующий двигатель и систему обратной связи следует выбирать в соответствии с требованиями к шуму, точности, чистоте, безопасности и рабочему циклу.
МОРСКОЕ ДВИЖЕНИЕ также разрабатывает оборудование на основе технологии линейных двигателей, включая высокоточную лазерную резку и системы визуального распознавания и контроля. Изучите решения для линейных двигателей, чтобы понять более широкий ассортимент продукции.
Структурированный процесс выбора помогает сократить инженерные изменения и избежать использования слишком маленьких или неоправданно дорогих компонентов движения. Прежде чем запрашивать предложение, как можно более четко определите условия эксплуатации.
Также полезно запросить у поставщика габаритные чертежи, кривые сила-скорость, электрические характеристики, рекомендуемую совместимость привода и техническую поддержку во время ввода в эксплуатацию.
Для отделов закупок дополнительные соображения включают стабильность производства, процедуры проверки, возможности доставки, наличие запасных частей и послепродажную поддержку. SEA MOTION сообщает, что ее модернизированный чистый цех был введен в эксплуатацию в начале 2026 года, что увеличило производственные мощности и способствовало повышению стабильности продукции и эффективности доставки.
Обычный роторный серводвигатель производит вращательное движение, для создания линейного перемещения которого может потребоваться шариковый винт, ремень или редуктор. Линейный приводной двигатель напрямую создает прямолинейную тягу, устраняя необходимость в компонентах механической трансмиссии на пути привода.
Да. Линейные двигатели могут обеспечить быстрое ускорение и высокоскоростное позиционирование, если двигатель, сервопривод, система обратной связи и механическая конструкция правильно подобраны. Достижимая производительность зависит от конкретной модели и условий применения.
Двигатели с железным сердечником используют железный сердечник в электромагнитном узле и могут обеспечивать высокую тягу при компактной конструкции. В двигателях без сердечника отсутствует железный сердечник в узле подвижной катушки, что может уменьшить заедание и магнитное притяжение. Лучший выбор зависит от направленности приложения, его плавности и требований к интеграции.
Механизм прямого привода исключает износ, связанный с обычными винтовыми или ременными передачами. Однако вся система перемещения может по-прежнему требовать смазки направляющих, проверки тросов, очистки, обслуживания системы охлаждения и периодических проверок производительности.
Рассчитайте силу, необходимую на протяжении всего рабочего цикла, включая ускорение, трение, внешние нагрузки и технологические силы. Затем оцените рабочий цикл и температурные условия. Выбранный двигатель должен удовлетворять постоянным требованиям, а также требованиям по пиковой нагрузке.
МОРСКОЕ ДВИЖЕНИЕ предлагает серии линейных двигателей SMJ, SMUC, SMU-H и SMU, а также полузакрытые конфигурации SMJE и полностью закрытые SMJD. Наличие и пригодность должны быть подтверждены производителем в соответствии с требуемым ходом, усилием, условиями установки и применением.
Обеспечьте необходимую тягу, движущуюся массу, длину хода, максимальную скорость, ускорение, рабочий цикл, установочные размеры, источник питания, требования к обратной связи и предполагаемое применение. Обмен соответствующими чертежами или существующими спецификациями оборудования также может помочь поставщику порекомендовать подходящую конфигурацию.
Линейный приводной двигатель — ценный вариант для производителей, которым требуется точное позиционирование, быстрый динамический отклик и снижение зависимости от компонентов механической трансмиссии. Его преимущества могут быть особенно значительными в полупроводниковом оборудовании, обработке на станках с ЧПУ, производстве аккумуляторов, электронной сборке и автоматизированном контроле. Однако успешная реализация требует тщательной оценки тяги, скорости, температурных ограничений, обратной связи и механической интеграции.
МОРСКОЕ ДВИЖЕНИЕ предоставляет несколько конфигураций линейных двигателей и техническую поддержку для промышленных приложений управления движением. Если вы оцениваете новую конструкцию станка или модернизируете существующую ось движения, посетите страницу продукта с линейным приводным двигателем, чтобы просмотреть доступные варианты. Свяжитесь с SEA MOTION, чтобы обсудить ваши эксплуатационные требования, сравнить подходящие модели, а также получить характеристики продукта и коммерческое предложение. Чтобы получить индивидуальные рекомендации и помощь в вашем следующем проекте автоматизации,связаться с намисегодня.
-
