Бессердечниковые двигатели

В SEA MOTION используется специальный тип обмотки, который эффективно повышает эффективность двигателя. Этот метод намотки был принят некоторыми ведущими международными брендами. Способ намотки оказывает существенное влияние на производительность двигателя без сердечника. Техническая команда SEA MOTION потратила годы на исследование и решение технических проблем для разработки этого метода намотки и соответствующего автоматического намоточного оборудования.

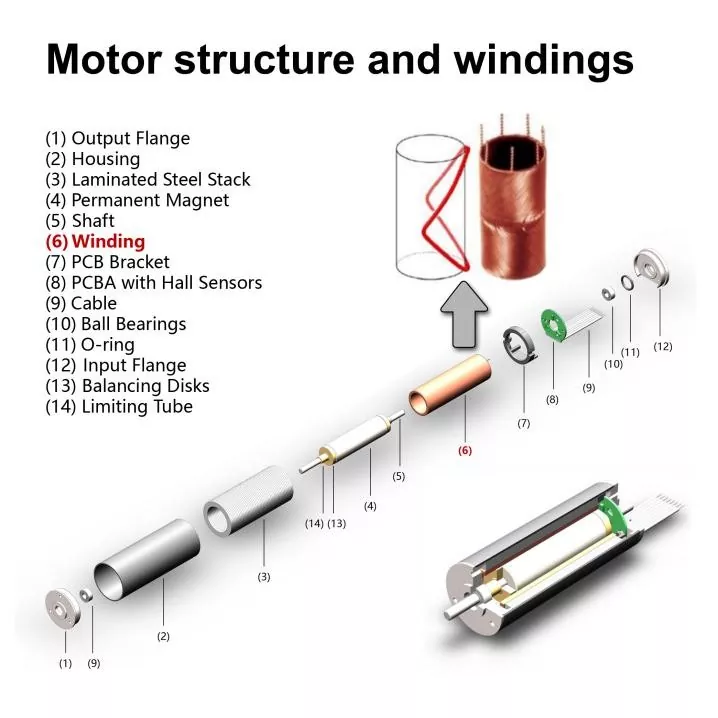

Список деталей конструкции двигателя1. Выходной фланец

2. Жилье

3. Стойка из ламинированной стали

4. Постоянный магнит

5. Вал

6. Обмотка

7. Кронштейн печатной платы

8. PCBA с датчиками Холла

9. Кабель

10. Шарикоподшипники

11. Уплотнительное кольцо

12. Входной фланец

13. Балансировка дисков

14. Ограничительная трубка

Что касается обратной связи от энкодера, двигатель SEA MOTION без сердечника поддерживает как магнитную, так и оптическую обратную связь от энкодера, а также инкрементальную и абсолютную многооборотную обратную связь. Мы предлагаем модули планетарных редукторов, которые обеспечивают бессердечному двигателю больший выходной крутящий момент.

Параметр продукта

Ниже приведено сравнение характеристик бессердечниковых двигателей SEA MOTION с характеристиками отечественных конкурентов и ведущих международных брендов. Эти данные взяты с их официального сайта.

Для того же размера даже небольшое улучшение производительности и параметров создает проблемы для проектирования, производства и контроля качества.

Сравнение рабочих параметров бесщеточных двигателей диаметром 16 мм.

Сравнение рабочих параметров бесщеточных двигателей диаметром 22 мм.

Характеристика продукта и применение

Преимущества бессердечных двигателей SEA MOTION заключаются в следующем:

1. Более высокий КПД и меньшее тепловыделение за счет отсутствия сердечника.

2. Меньший момент инерции. Бессердечниковые двигатели SEA MOTION имеют момент инерции всего от 1/10 до 1/5 от момента инерции традиционных двигателей, что обеспечивает превосходные динамические характеристики.

3. Отсутствие зубчатого момента, что обеспечивает чрезвычайно плавную работу. Низкоскоростная работа без вибрации, колебания скорости контролируются в пределах 2%.

4. Малый размер и высокая плотность мощности.

5. Чрезвычайно низкий уровень электромагнитных помех.

6. Превосходная линейность управления двигателем.

7. Полностью независимая и контролируемая производственная цепочка.

Приложения включают в себя:

Медицина: эндоскопы, хирургические роботы, прецизионные насосы;

Промышленность: сервоприводы, роботизированные руки, точная автоматизация;

Бытовая электроника: дроны, высококачественная стабилизация изображения в камерах, умные носимые устройства;

Аэрокосмическая промышленность: миниатюрные сервоприводы, управление ориентацией.

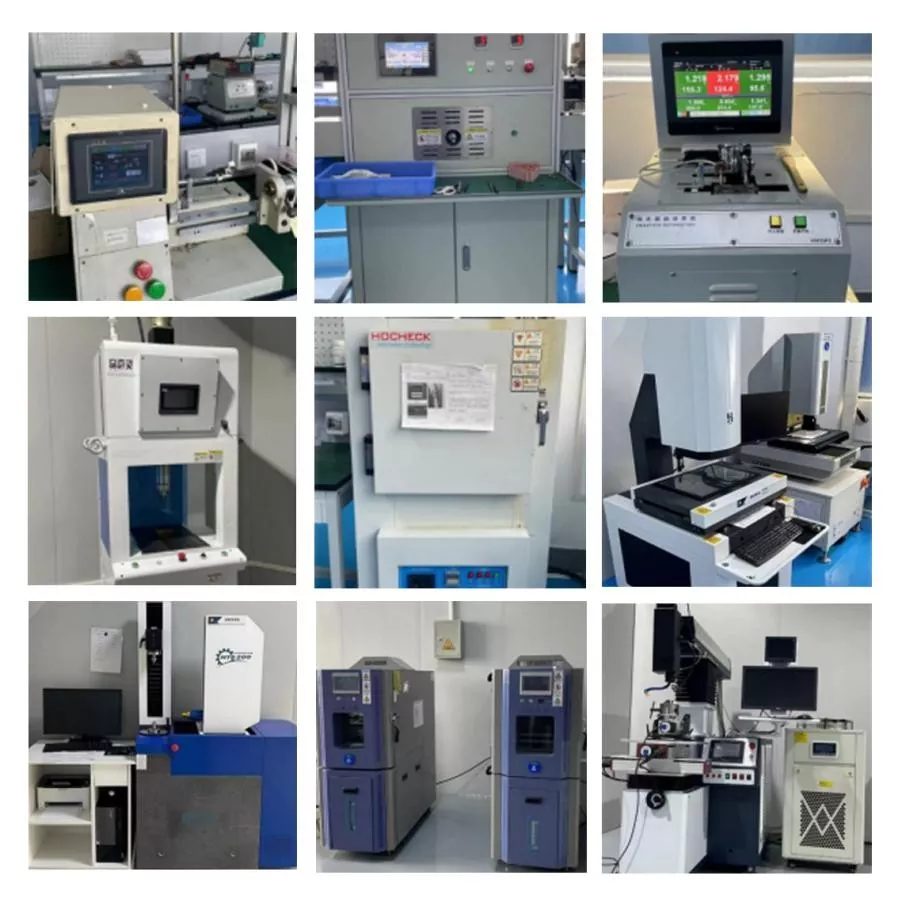

Производственное оборудование

Основное оборудование для двигателей без сердечника вращается вокруг производства катушек. Поэтому изготовление обмотки имеет первостепенное значение и определяет производительность двигателя без сердечника. Мы разработали и спроектировали полностью автоматизированное намоточное оборудование в зависимости от типа намотки.

Второй этап – прессование проволочного листа; третий этап — намотка проволочного листа в катушку, формирование формы катушки; наконец, его обжигают при высокой температуре для придания формы, завершая изготовление катушки.
