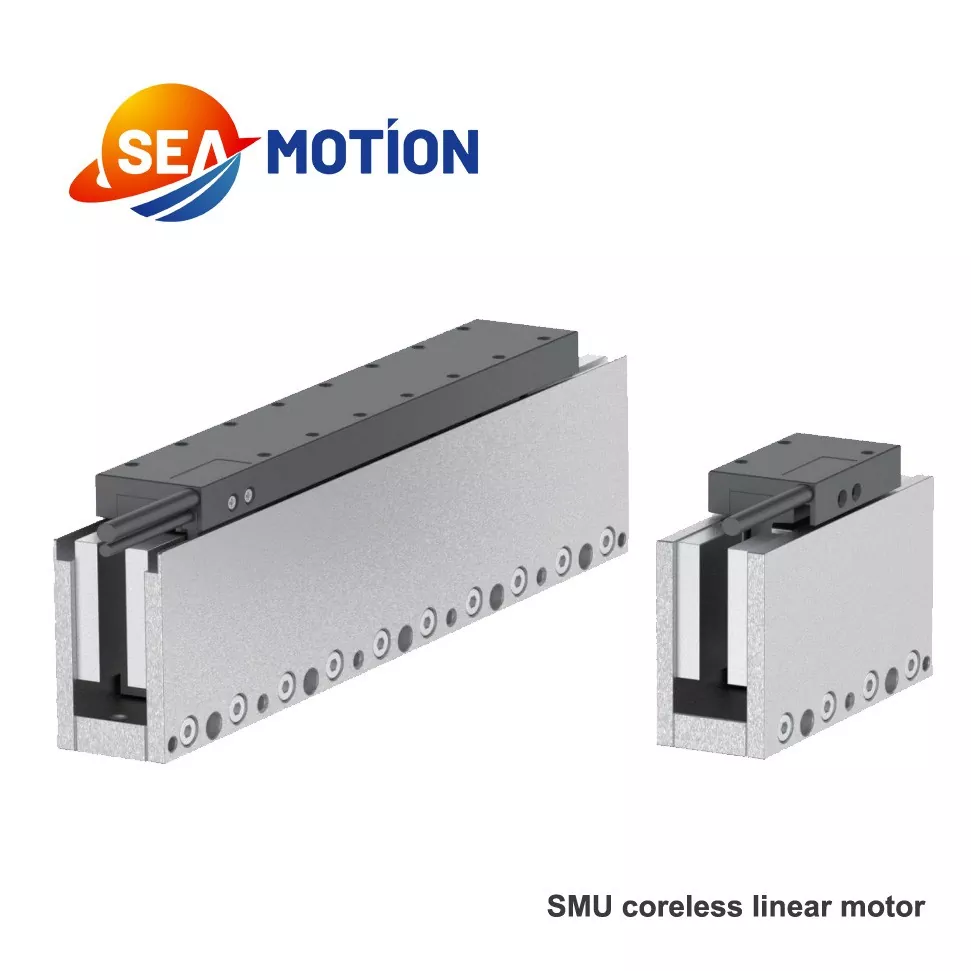

A Линейный двигательпредставляет собой электромагнитное устройство с прямым приводом, которое создает линейную силу и движение без использования компонентов механической передачи, таких как шарико-винтовые пары, ремни или реечные системы. В отличие от роторных двигателей, для которых требуются механизмы преобразования, линейный двигатель напрямую преобразует электрическую энергию в прямолинейное движение. Статор (форсёр) и дорожка магнита остаются механически разделенными, что исключает люфт, трение и податливость. Эта архитектура обеспечивает более высокое ускорение, большую точность и более длительный срок службы без обслуживания. Принцип прост: трехфазные обмотки форсера взаимодействуют с постоянными магнитами, установленными вдоль направляющей, создавая тягу, перемещающую полезную нагрузку по направляемой траектории. Поскольку механическая связь отсутствует, динамический отклик ограничивается только электроникой привода и алгоритмом управления.
Переход от осей с винтовым или ременным приводом к линейному двигателю дает разработчикам машин возможность значительно улучшить динамические характеристики. Поскольку масса груза напрямую связана с силовым механизмом, общая частота механического резонанса смещается вверх, расширяя полезную полосу пропускания сервоконтура. Настройка становится более агрессивной без включения структурных режимов. Эта характеристика имеет решающее значение для лазерного сверления и приклеивания штампов, где время стабилизации должно составлять менее 10 миллисекунд после шага в 1 микрон.
Еще одним существенным преимуществом является отсутствие износа. Между силосом и магнитной дорожкой отсутствует механический контакт; воздушный зазор поддерживается линейными подшипниками. Поэтому не требуется регулировка зазора гайки шарикового винта или повторная настройка натяжения ремня. Единственными компонентами, подверженными износу, являются линейные направляющие и энкодер (если он оптический), оба из которых могут иметь увеличенный срок службы. Клиенты SEA MOTION регулярно сообщают о более чем 100 000 часов работы в производственной среде 24/7 без ухудшения плавности движения.
Управление температурным режимом проще, чем ожидают многие инженеры. В конструкциях без железа тепло генерируется в герметизированных катушках и передается на монтажную пластину. Катушки с водяным охлаждением и встроенными микроканалами позволяют непрерывно рассеивать мощность более 1 кВт, не превышая температуру обмотки 100 °C. SEA MOTION предлагает охлаждающие пластины и внешние охладители как часть комплексного решения. Двигатели с железным сердечником благодаря компактным пластинам сочетают в себе высокую теплопроводность с более коротким тепловым путем, что делает их пригодными для применений, требующих больших усилий, таких как запрессовка и формовка.
МОРСКОЕ ДВИЖЕНИЕне просто снабжает мотор; он обеспечивает полную подсистему движения. Каждый линейный двигатель оснащен сервоприводом, устройством обратной связи и компонентом охлаждения, который был протестирован как единая система. Инженеры по приложениям компании выполняют магнитный анализ методом конечных элементов и могут обмениваться картами сил, тепловыми моделями и данными САПР на этапе проектирования. Такой уровень прозрачности сокращает сроки от прототипа до производства и сводит к минимуму риски.
Стандартные двигатели доступны в готовом виде со сроком поставки 2–4 недели для большинства моделей. Варианты индивидуальной настройки включают специальные напряжения обмотки, материалы, совместимые с вакуумом, нестандартную кривизну магнитных дорожек для сегментов дуги, а также интеграцию оптических или магнитных концевых выключателей. SEA MOTION также предлагает обучение и поддержку при вводе в эксплуатацию на месте, чтобы гарантировать, что система перемещения соответствует заданным показателям точности и пропускной способности. Благодаря глобальной сервисной сети поддержка доступна круглосуточно.
