Куньшаньразрабатывает решения по управлению движением для сложных промышленных условий, включаяКодер EtherNET IP для тяжелых условий эксплуатациидля сетевой обратной связи по положению. Благодаря корпусу диаметром 58 мм, однооборотному разрешению до 18 бит, передаче данных 100 Мбит и надежной промышленной защите этот энкодер предназначен для приложений, где важны точная обратная связь и надежная связь.
Энкодер EtherNET IP для тяжелых условий эксплуатации сочетает в себе определение абсолютного положения и связь по промышленному Ethernet, позволяя системам автоматизации получать надежные данные о положении вращения, одновременно упрощая интеграцию в сетевые архитектуры управления. Современные приложения в тяжелой промышленности требуют больше, чем просто обратной связи: оборудование может подвергаться вибрации, пыли, влаге, электромагнитным помехам, колебаниям температуры и постоянным механическим нагрузкам. Поэтому правильно спроектированный кодер должен сочетать разрешение, производительность связи, механическую долговечность и гибкость установки. В этом руководстве объясняется, как работают энкодеры для тяжелых условий эксплуатации на базе EtherNET/IP, их основные технические преимущества, важные характеристики, области применения и рекомендации по выбору.
Оглавление
- Что такое кодировщик EtherNET IP для тяжелых условий эксплуатации?
- Почему EtherNET/IP важен для управления движением в тяжелых условиях?
- Каковы ключевые технические характеристики?
- Основные характеристики с первого взгляда
- Где он используется?
- Как выбрать правильный кодировщик?
- Часто задаваемые вопросы
- Заключение

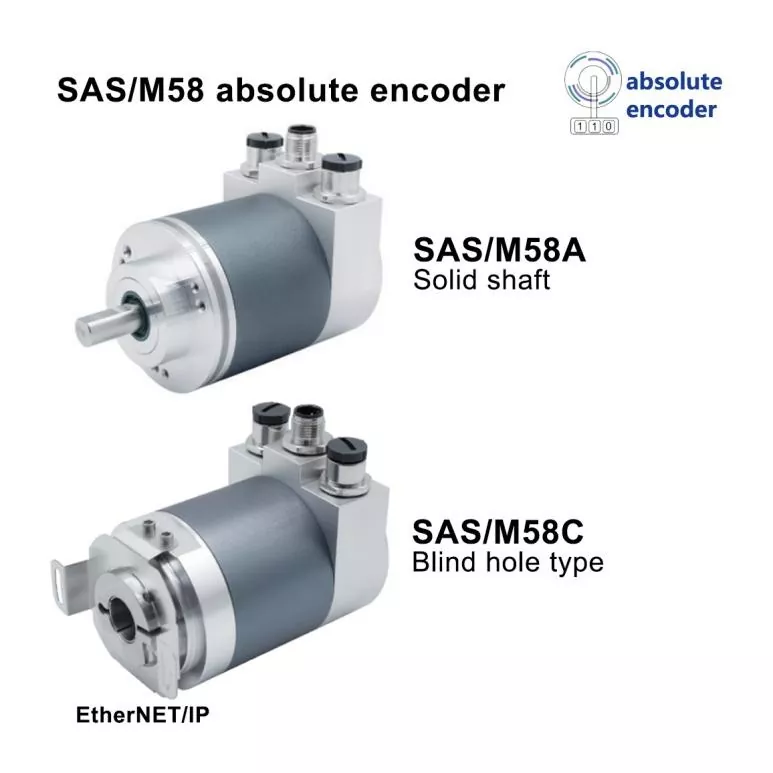

Что такое кодировщик EtherNET IP для тяжелых условий эксплуатации?
Энкодер EtherNET IP Heavy Duty — это промышленный датчик вращения, предназначенный для измерения положения вала и передачи этой информации через промышленную сеть Ethernet EtherNet/IP. В отличие от базовых устройств с инкрементной обратной связью, абсолютный энкодер может предоставлять определенную информацию о положении, не требуя от системы управления восстановления положения только по импульсам.
Для требовательных систем автоматизации сочетание абсолютного магнитного зондирования и связи на основе Ethernet обеспечивает практичный способ подключения вращающихся механизмов к ПЛК, контроллерам и другим сетевым устройствам. Конструкция диаметром 58 мм, описанная Куньшаном, поддерживает измерение положения как за один оборот, так и за несколько оборотов, а настраиваемое разрешение позволяет системе обратной связи соответствовать различным требованиям управления движением.
В кодировщике используется высокоточная технология магнитной индукции и поддерживается максимальная скорость передачи данных EtherNet/IP 100 Мбит. Его программируемые функции могут включать разрешение, временную развертку, скорость, заданные значения, направление счета и IP-адрес, что дает инженерам большую гибкость при вводе в эксплуатацию и интеграции системы.
Почему EtherNET/IP важен для управления движением в тяжелых условиях?
Промышленное оборудование все чаще подключается через сети связи. Вместо того, чтобы рассматривать каждый датчик как изолированный компонент, современные архитектуры автоматизации обмениваются данными между энкодерами, ПЛК, приводами, HMI и системами управления.
EtherNet/IP особенно полезен, когда кодер должен стать частью более крупной промышленной инфраструктуры Ethernet. Энкодер может передавать информацию о местоположении через сеть, поддерживая централизованный мониторинг и скоординированное управление машиной.
- Сетевая интеграция:Связь через Ethernet позволяет энкодеру стать частью подключенной архитектуры автоматизации.
- Гибкое расширение:Сетевые устройства могут быть интегрированы в более крупные системы управления по мере роста требований к оборудованию.
- Цифровая обратная связь по положению:Информация об абсолютном положении обеспечивает точный мониторинг вращающихся механизмов.
- Удаленная диагностика:Сетевая связь может сделать информацию о состоянии оборудования и обратную связь более доступной для систем управления.
- Уменьшенная сложность проводки:Архитектура промышленного Ethernet может упростить связь по сравнению с несколькими отдельными сигнальными соединениями.
Эти преимущества становятся особенно ценными при обработке стали, нефтехимическом производстве, горнодобывающей промышленности, подъемных системах и других средах, где машины должны работать непрерывно и надежно.
Каковы ключевые технические характеристики?
1. Обратная связь по абсолютному положению высокого разрешения.
Энкодер поддерживает однооборотное разрешение до 18 бит и многооборотное разрешение до 14 бит. Более высокое разрешение позволяет системе управления различать меньшие изменения положения вращения, что полезно в приложениях, требующих точного механического позиционирования.
2. Связь EtherNet/IP 100 Мбит.
Кодер использует связь промышленного Ethernet EtherNet/IP со скоростью передачи до 100 Мбит. Это обеспечивает сетевой канал обратной связи, подходящий для современных промышленных систем управления и связи на уровне машины.
3. Сверхмощная механическая конструкция
Энкодер для тяжелых условий эксплуатации должен выдерживать значительно более жесткие условия, чем датчик общего назначения. В доступной конфигурации используется алюминиевый корпус, в качестве опции доступен вариант из нержавеющей стали. Конструкция также поддерживает радиальные и осевые конфигурации кабельных выводов.
4. Защита от электрических и монтажных рисков.
Защита от обратной полярности и защита от короткого замыкания помогают уменьшить последствия ошибок при подключении или установке. Энкодер также оснащен защитой от молнии и статического электричества, что может быть полезно в промышленных условиях с высокими требованиями к электричеству.
5. Гибкая механическая конфигурация
Платформа энкодера шириной 58 мм поддерживает конфигурации со сплошным валом и глухим отверстием. Размеры валов 6, 8, 10, 12 и 15 мм могут быть настроены по индивидуальному заказу, а несколько конфигураций разъемов и фланцев помогают инженерам адаптировать энкодер к различным компоновкам станков.
Основные характеристики с первого взгляда
Следующие характеристики показывают, почему этот кодер может использоваться в требовательных сетевых приложениях управления движением:
| Параметр | Спецификация |
|---|---|
| Размер кодера | 58 мм |
| Коммуникационный интерфейс | ЭтерНет/IP |
| Протокол | CIP (общий промышленный протокол) |
| Скорость передачи | 100 Мбит |
| Однооборотное разрешение | 12–18 бит |
| Многооборотное разрешение | До 14 бит |
| Источник питания | 10–30 В постоянного тока |
| Максимальная скорость | 6000 об/мин |
| Радиальная нагрузка на вал | 200 Н |
| Осевая нагрузка на вал | 100 Н |
| Защита | IP65/IP66; доступны конфигурации с более высокой степенью защиты |
| Рабочая температура | от -30°С до +85°С; От -40°C до +85°C опционально |
| Связь | 3 × разъем M12 |
Фактический выбор энкодера всегда должен основываться на всей среде машины, включая размеры вала, скорость вращения, механическую нагрузку, температуру, уровень загрязнения, архитектуру связи и пространство для установки.
Где он используется?
Энкодеры Ethernet для тяжелых условий эксплуатации наиболее ценны там, где обратная связь по положению должна оставаться надежной, пока оборудование работает в тяжелых промышленных условиях.
Сталь и металлургическое оборудование
Оборудование для производства стали может подвергаться высокой вибрации, механическим воздействиям, нагреву и непрерывной работе. Абсолютный энкодер может обеспечивать обратную связь по вращению роликов, обрабатывающего оборудования и автоматизированного производственного оборудования.
Нефтехимические и нефтеперерабатывающие системы
Нефтехимические объекты требуют надежного мониторинга и автоматизации. Сетевая обратная связь по положению может поддерживать мониторинг состояния оборудования, автоматизированные механизмы и архитектуры дистанционного управления.
Горное и тяжелое машиностроение
Горнодобывающее оборудование подвергается воздействию пыли, вибрации и механических воздействий. Прочная конструкция энкодера в сочетании с промышленной связью Ethernet может обеспечить надежную обратную связь по положению для интеллектуального оборудования.
Подъемно-подъемное оборудование
Большие подъемные системы требуют точной обратной связи по вращению для координации механического движения. Данные об абсолютном положении могут способствовать более предсказуемому позиционированию и мониторингу машины.
Энергетическая и бумажная промышленность
Энергетическое оборудование и автоматизированные линии по производству бумаги также могут извлечь выгоду из обратной связи с сетевым энкодером, где важны непрерывная работа машины и централизованное управление.
Как выбрать правильный кодировщик?
Выбор промышленного энкодера следует начинать с применения, а не просто с протокола связи. Подходящая модель должна удовлетворять как электрическим, так и механическим требованиям.
- Проверьте совместимость валов:Подтвердите диаметр вала, требования к сплошному валу или глухому отверстию, размеры фланца и допустимые механические нагрузки.
- Определить разрешение:Выберите необходимое однооборотное и многооборотное разрешение в соответствии с точностью позиционирования и требованиями контроллера.
- Проверьте совместимость сети:Убедитесь, что ПЛК или промышленный контроллер поддерживает необходимую архитектуру связи EtherNet/IP и CIP.
- Оцените условия окружающей среды:Учитывайте температуру, влажность, пыль, масло, вибрацию, удары и электромагнитные помехи.
- Подтвердите скорость вращения:Убедитесь, что максимально допустимая скорость энкодера превышает фактическую скорость машины с соответствующим рабочим запасом.
- Рассмотрим установку:Проверьте тип разъема, направление вывода кабеля, доступное место для монтажа и доступность для обслуживания.
- Ознакомьтесь с требованиями защиты:Подберите корпус и уровень уплотнения в соответствии с реальной средой, а не полагайтесь только на номинальные характеристики машины.
Инженерам, сравнивающим различные продукты, также полезно оценить техническую поддержку, возможности настройки, проверку качества, документацию и послепродажное обслуживание. Эти факторы могут оказать существенное влияние на общую стоимость проекта и долгосрочную надежность.
Часто задаваемые вопросы
Какова максимальная скорость передачи данных кодера?
Интерфейс EtherNet/IP поддерживает скорость передачи до 100 Мбит. Это делает энкодер пригодным для интеграции в промышленные архитектуры управления Ethernet.
Поддерживает ли энкодер как однооборотные, так и многооборотные измерения?
Да. Энкодер поддерживает как однооборотное, так и многооборотное измерение абсолютного положения. Однооборотное разрешение может достигать 18 бит, а многооборотное — 14 бит.
Какой источник питания требуется энкодеру?
Указанный диапазон напряжения питания составляет 10–30 В постоянного тока, что делает его совместимым с распространенными архитектурами питания промышленного управления.
Можно ли настроить размер вала и механическую конфигурацию?
Да. Размеры вала, включая 6, 8, 10, 12 и 15 мм, могут быть изготовлены по индивидуальному заказу. В соответствии с требованиями установки также можно выбрать различные конфигурации фланцев, разъемов и кабельных выводов.
Какие среды подходят для этого типа кодировщика?
Он предназначен для требовательных промышленных применений, таких как производство стали, нефтехимические предприятия, тяжелое машиностроение, горное оборудование, подъемные системы, электростанции и автоматизированные производственные линии. Соответствующую защиту и конфигурацию материалов следует выбирать в соответствии с фактическими условиями на объекте.
Заключение
Энкодер EtherNET IP для тяжелых условий эксплуатации может обеспечить надежное сочетание обратной связи по абсолютному положению, возможности подключения к промышленному Ethernet, высокого разрешения и надежных механических характеристик. Благодаря таким функциям, как однооборотное разрешение до 18 бит, передача данных на скорости 100 Мбит, гибкая конфигурация вала и промышленная защита, он хорошо подходит для сетевой автоматизации тяжелых условий эксплуатации, где надежная обратная связь имеет решающее значение. Если вы оцениваете характеристики энкодера для нового станка, модернизируете существующую систему автоматизации или разрабатываете индивидуальное решение для управления движением,связаться с намичтобы обсудить ваши требования к применению, механическую конфигурацию и потребности в связи с командой инженеров Куньшаня.
