Абсолютный однооборотный индуктивный энкодер

Являясь надежным китайским производителем абсолютных однооборотных индуктивных энкодеров, компания SEA MOTION специализируется на однооборотных абсолютных индуктивных энкодерах, предназначенных для точного позиционирования по всему кругу от 0 до 360°. Это профессиональное сенсорное устройство рассчитывает абсолютные угловые положения посредством индуктивной связи сигналов, выдавая эксклюзивный код для каждого угла за один оборот. Он не требует операции возврата в исходное положение после восстановления питания и поддерживает точные данные о положении в реальном времени, что является идеальным выбором для мониторинга одноциклового вращательного движения.

Видео компании

Параметр

Электрический параметр

Продукт может похвастаться явными преимуществами высокой точности и высокой стабильности. Он обеспечивает сверхмалую угловую ошибку и высокую повторяемость, поддерживая определение угла с высоким разрешением. Не подвержен механическому контактному износу, имеет длительный срок службы и нулевые ежедневные затраты на техническое обслуживание. Устойчивый к электромагнитным помехам, высоким температурам и промышленным загрязнениям, он сохраняет стабильную производительность в сложных условиях работы. Его простая конструкция, легкая установка и надежная совместимость позволяют адаптировать его к различным стандартным системам управления движением.

Видео о продукции

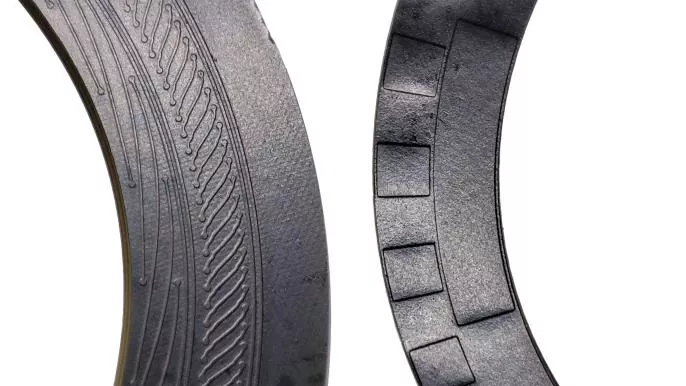

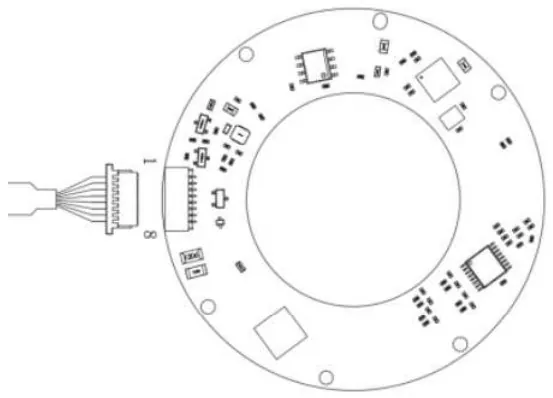

Определения терминалов

Размер продукции

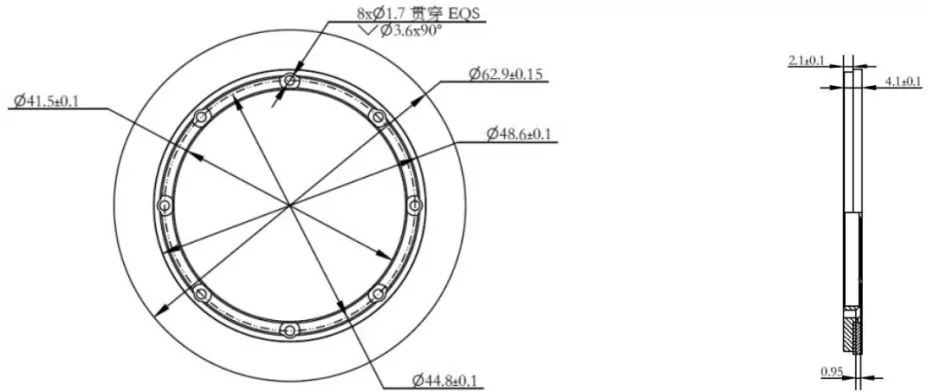

Размеры ротора

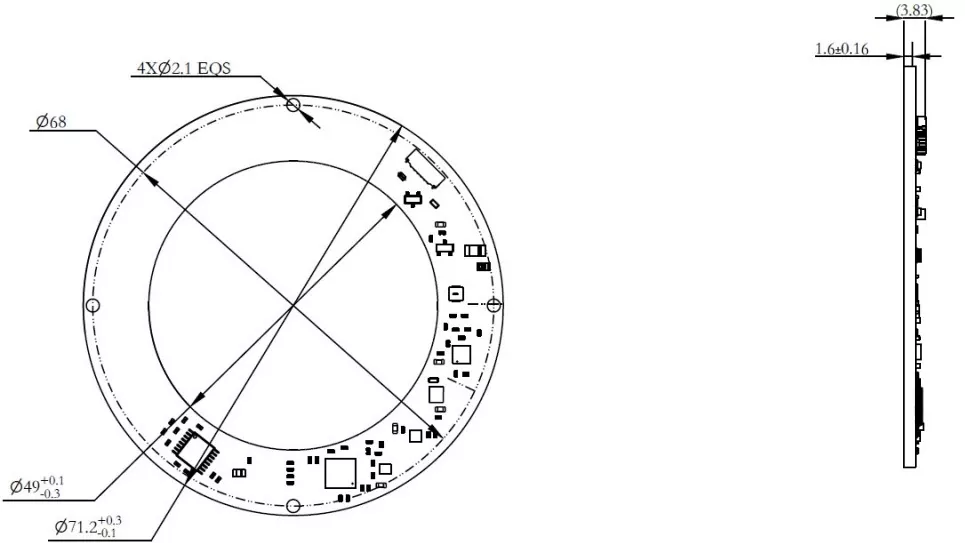

размеры статора

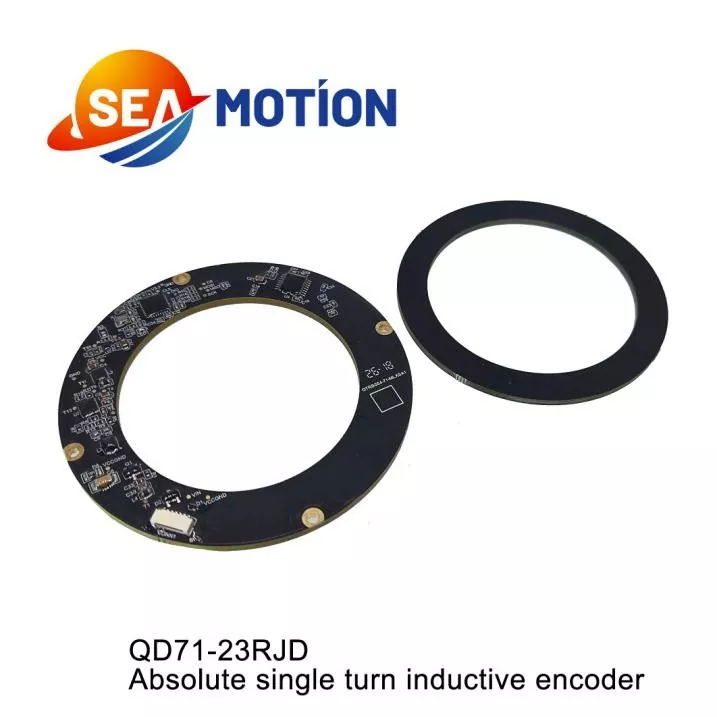

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: Индуктивный энкодер серии DM Q.

②-D: Одиночный кодер

③-71: Внешний диаметр 71 мм.

④-23: Разрешение кодера: 23 бита.

⑤-B: Тип сигнала: RS485.

⑥-JD: Радиальный (горизонтальный выход из терминала)

Абсолютный однооборотный индуктивный энкодер в основном применяется в сценариях одноуглового позиционирования и поворотного управления. Он широко используется в промышленных вращающихся платформах, вращающихся компонентах медицинского оборудования, системах поворота и наклона камер, поворотных модулях испытательных приборов и небольших вращающихся сервомеханизмах. Он обеспечивает точную обратную связь по углу для вращательных движений с коротким циклом, обеспечивая точное позиционирование и стабильную работу прецизионного вращающегося оборудования.

Видео по установке

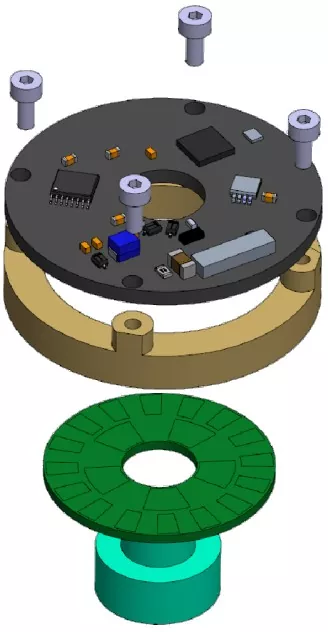

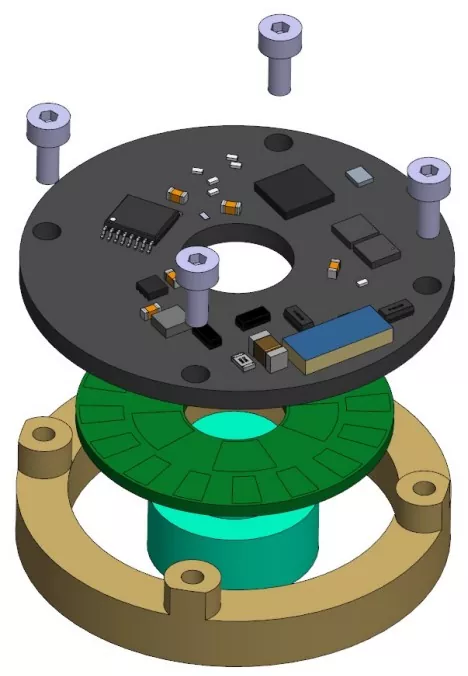

Схема установки                 Инструменты, необходимые для установки

Динамометрическая отвертка Phillips

Динамометрический ключ шестигранный на 1,5 мм (метрический)

4 винта M2x5,5 с полукруглой головкой Phillips и плоскими шайбами

2 установочных винта с шестигранной головкой M3x3 и чашеобразной головкой

8 винтов с потайной головкой M1,6x6 Phillips

Последовательность установки

Установка ротора:

① Установите ротор энкодера на вал двигателя и правильно расположите его;

②Используйте клей DP460, чтобы надежно прикрепить пластину ротора энкодера к втулке вала.

[Примечание]:

1) Если высота ротора требует регулировки, выполняйте этап затяжки только после завершения регулировки;

2) Чтобы предотвратить ослабление винтов, заранее нанесите на резьбовые отверстия клей для фиксации резьбы или используйте винты с предварительно нанесенным покрытием.

Рекомендуемый момент затяжки 7 ± 0,2 кгс·см.

Установка статора:

① Поместите статор энкодера на монтажную поверхность и совместите четыре отверстия для винтов;

② С помощью динамометрической отвертки Phillips поочередно вверните четыре винта в сборе.

(Винт M2x5,5 с полукруглой головкой Phillips + плоская шайба в сборе).

[Примечание]: Чтобы предотвратить ослабление винтов, заранее нанесите на резьбовые отверстия клей для фиксации резьбы или используйте винты с предварительно нанесенным покрытием. Рекомендуемый момент затяжки: 2,8 ± 0,2 кгс·см.
