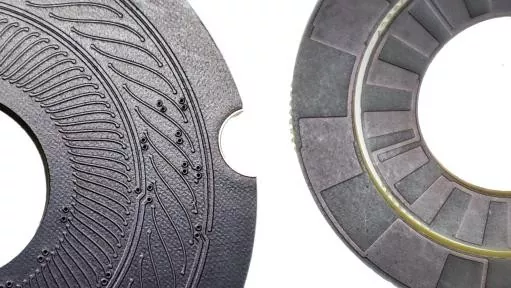

Абсолютный многооборотный индуктивный энкодер

SEA MOTION является надежным поставщиком абсолютных многооборотных индуктивных энкодеров в Китае, поставляющим высокопроизводительные многооборотные абсолютные индуктивные энкодеры для измерения непрерывного многоциклового вращательного движения. Преодолев ограничение на позиционирование за один оборот, этот энкодер точно записывает угол поворота и общее количество оборотов за несколько оборотов посредством индуктивного измерения и интеллектуальной обработки сигналов. Он постоянно сохраняет все данные о положении и повороте, без потери данных после отключения питания и без необходимости повторной калибровки нуля.

Видео компании

Параметр

Электрический параметр

Этот энкодер сочетает в себе высокую точность и возможность измерения на больших расстояниях. Он поддерживает сотни или даже тысячи оборотов непрерывного мониторинга положения, сохраняя при этом высокое разрешение и низкую задержку выходного сигнала. Используя индуктивную технологию промышленного уровня, он обладает сильной защитой от помех, ударопрочностью и влагостойкостью, подходит для длительной бесперебойной промышленной эксплуатации. Он поддерживает разнообразные промышленные коммуникационные интерфейсы и совместим со сложными системами автоматического управления, обладает превосходной стабильностью и масштабируемостью.

Видео о продукции

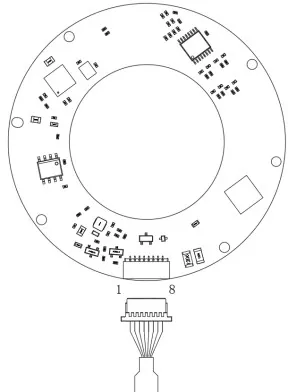

Определения терминалов

Размер продукции

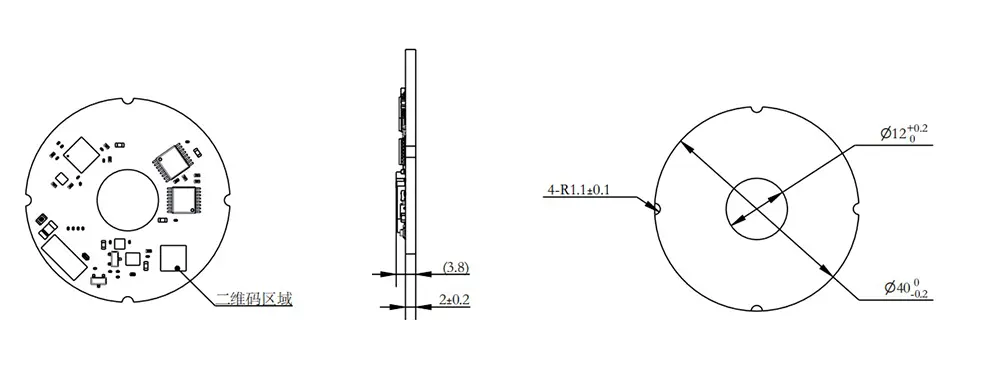

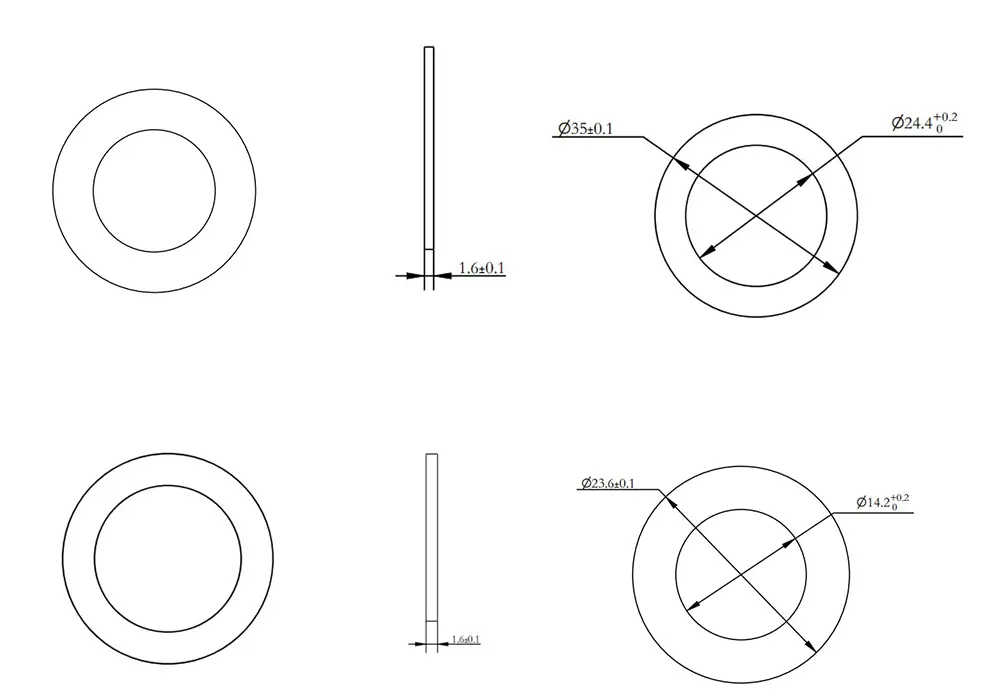

Размеры ротора / внешние и внутренние

размеры статора

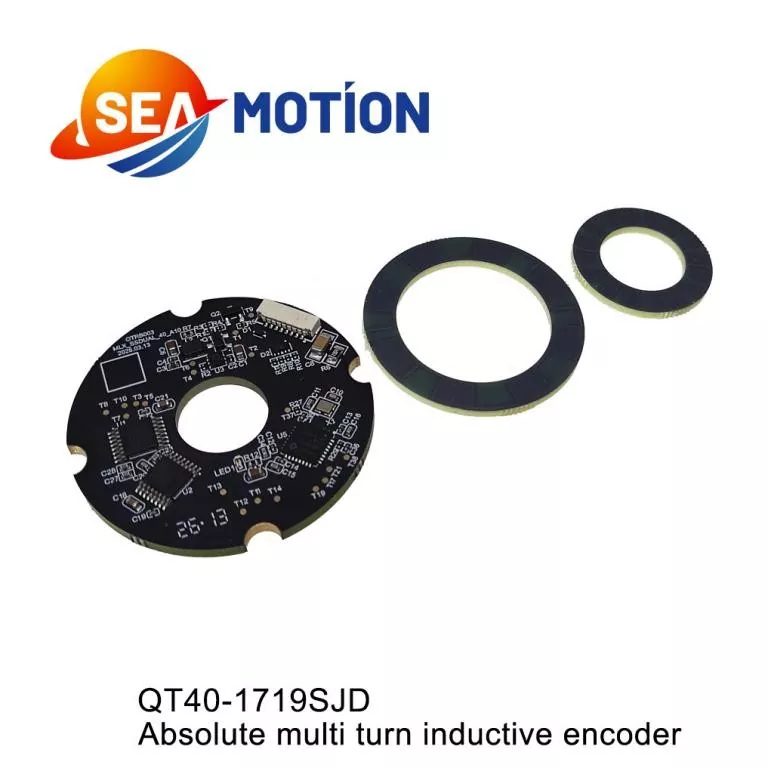

Q T 40- 1719 S JD

①②③  ④  ⑤ ⑥

①-Q: Индуктивный энкодер серии DM Q.

②-T: Lпсилатеральный двойной энкодер

③-40: Внешний диаметр статора 40 мм.

④-1719: 17: разрешение энкодера двигателя: 17 бит;

19: Разрешение редуктора: 19 бит.

⑤-S: Тип сигнала: SPI

⑥-JD: Радиальный (горизонтальный выход из терминала)

Абсолютный многооборотный индуктивный энкодер является основным оборудованием для управления длинноходовым и многооборотным движением. Он широко используется в тяжелом промышленном оборудовании, тяговых системах лифтов, ветроэнергетическом оборудовании, поворотных механизмах в аэрокосмической отрасли и крупных автоматизированных подъемных устройствах. Он обеспечивает надежную многооборотную обратную связь по положению для больших расстояний и многоцикловых вращательных движений, гарантируя точное управление и безопасную эксплуатацию крупного промышленного оборудования.

Видео по установке

Схема установки                  Инструменты, необходимые для установки

Динамометрическая отвертка Phillips

Динамометрический ключ шестигранный на 1,5 мм (метрический)

4 винта M2x5,5 с полукруглой головкой Phillips и плоскими шайбами

2 установочных винта с шестигранной головкой M3x3 и чашеобразной головкой

8 винтов с потайной головкой M1,6x6 Phillips

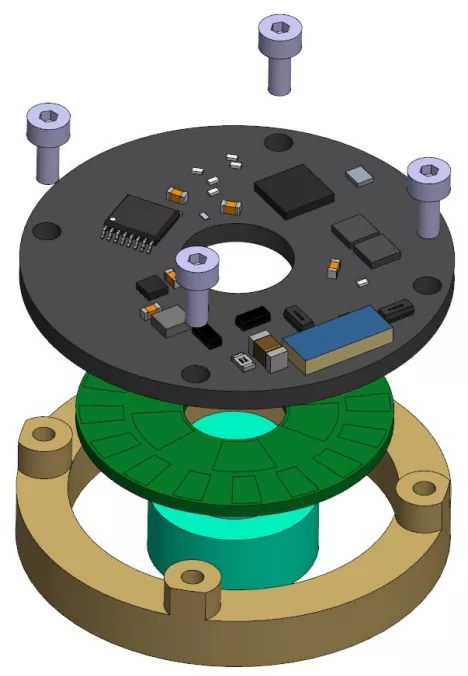

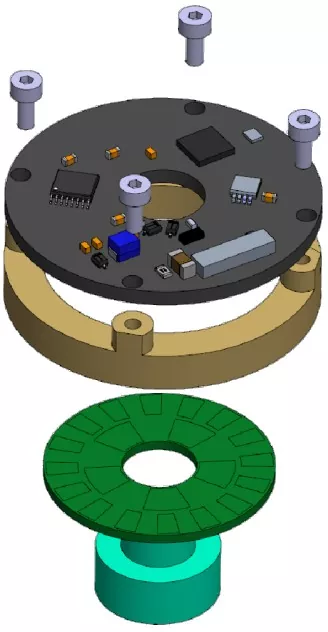

Последовательность установки

Установка ротора:

① Установите ротор энкодера на вал двигателя и правильно расположите его;

②Используйте клей DP460, чтобы надежно прикрепить пластину ротора энкодера к втулке вала.

[Примечание]:

1) Если высота ротора требует регулировки, выполняйте этап затяжки только после завершения регулировки;

2) Чтобы предотвратить ослабление винтов, заранее нанесите на резьбовые отверстия клей для фиксации резьбы или используйте винты с предварительно нанесенным покрытием.

Рекомендуемый момент затяжки 7 ± 0,2 кгс·см.

Установка статора:

① Поместите статор энкодера на монтажную поверхность и совместите четыре отверстия для винтов;

② С помощью динамометрической отвертки Phillips поочередно вверните четыре винта в сборе.

(Винт M2x5,5 с полукруглой головкой Phillips + плоская шайба в сборе).

[Примечание]: Чтобы предотвратить ослабление винтов, заранее нанесите на резьбовые отверстия клей для фиксации резьбы или используйте винты с предварительно нанесенным покрытием. Рекомендуемый момент затяжки: 2,8 ± 0,2 кгс·см.
