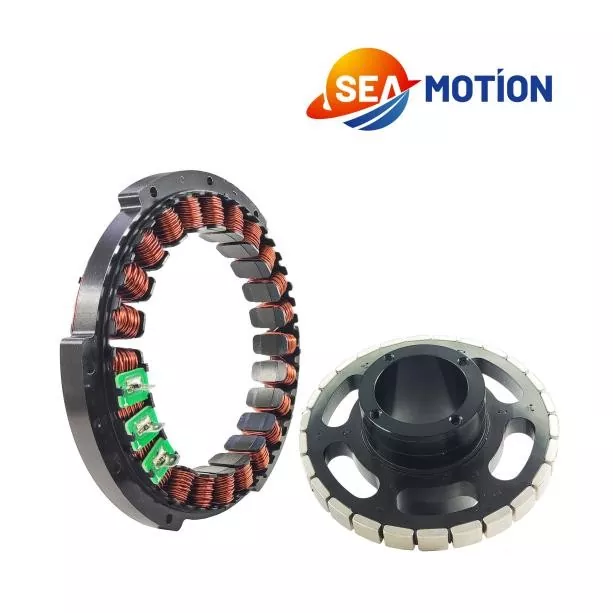

A Безрамный мотоцикл Torquerпредставляет собой синхронный двигатель с постоянными магнитами, поставляемый без корпуса, подшипников или устройства обратной связи. Ротор и статор поставляются как отдельные прецизионные компоненты, которые монтируются непосредственно на силовую конструкцию и раму машины. Эта интеграция исключает традиционные элементы механической передачи, такие как коробки передач, муфты и ремни, создавая систему движения с нулевым люфтом и высокой жесткостью. В робототехнике, станках, производстве полупроводников и медицинском оборудовании безрамные моментные двигатели быстро заменяют корпусные серводвигатели, поскольку они обеспечивают превосходную плотность крутящего момента, более плавное управление скоростью и значительно меньший рабочий диапазон. Инженеры выбирают безрамную конфигурацию, когда им необходимо встроить привод вращения непосредственно в шарнир, поворотный стол или шпиндель, добиваясь максимально компактной и гибкой электромеханической архитектуры.
Какие устройства обратной связи совместимы с безрамными моментными двигателями SEA MOTION?
Поскольку двигатель продается без встроенного блока обратной связи, интегратор может выбрать датчик, который лучше всего соответствует требованиям точности приложения. SEA MOTION подтверждает совместимость с широким спектром энкодеров, включая оптические кольцевые энкодеры Heidenhain, магнитные энкодеры Renishaw и индуктивные абсолютные энкодеры, такие как протоколы Hyperface и BiSS-C. Для крупных OEM-производителей SEA MOTION может совместно разработать интегрированное решение обратной связи, в котором кольцо энкодера прикрепляется к узлу ротора, а считывающая головка монтируется на корпусе статора. Обычно рекомендуется разрешение от 19 до 26 бит на оборот, чтобы в полной мере воспользоваться преимуществами низкого уровня зубцов и плавности хода двигателя.
Какие стратегии управления температурным режимом необходимы?
Управление температурным режимом имеет решающее значение для достижения номинального непрерывного крутящего момента. Наиболее распространенным подходом является водяное или водно-гликолевое жидкостное охлаждение через рубашку, встроенную в корпус статора. SEA MOTION определяет минимальную скорость потока и максимальную температуру на входе для каждого размера двигателя. Для прерывистого режима работы или применения с низким крутящим моментом может быть достаточно естественной конвекции с помощью оребренного алюминиевого корпуса и небольшого вентилятора. В статоре имеются встроенные датчики температуры, которые необходимо подключить к входу тепловой защиты привода. Затем привод может снизить ток, если температура обмотки превышает безопасный предел. В чистых помещениях или вакуумных средах активное охлаждение должно быть спроектировано без образования частиц в воздухе, часто с использованием жидкостных контуров с замкнутым контуром.
Как SEA MOTION поддерживает индивидуальный дизайн и интеграцию OEM?
В SEA MOTION есть специальная команда разработчиков приложений, которая работает напрямую с OEM-клиентами, от концепции до серийного производства. Пользовательские модификации включают изменения осевой длины для соответствия конкретному диапазону, изменения внутреннего диаметра для прохождения кабеля, специальные конструкции намотки для нестандартных напряжений и интеграцию датчиков Холла для коммутации с низким разрешением. Детали прототипа могут быть доставлены всего за шесть недель, а SEA MOTION обеспечивает поддержку на месте во время первоначальной сборки и настройки машины. Компания имеет производственные мощности, сертифицированные по стандартам ISO 9001 и ISO 14001, и перед отправкой проводит 100% электрические испытания каждого бескорпусного моментного двигателя.
SEA MOTION производит безрамные моментные двигатели на вертикально интегрированном предприятии, оснащенном собственными станциями намотки, магнитной сварки и испытательными станциями. Каждый статор подвергается испытаниям на сопротивление перенапряжению, перенапряжению и сопротивлению обмотки. Роторы подвергаются картированию полярности магнитов и гармоническому анализу обратной ЭДС. Компания обеспечивает полную отслеживаемость материалов: от сертификации магнитного качества до отчетов о размерах стопки ламината. Статистическое управление процессом применяется к ключевым характеристикам, таким как константа крутящего момента, амплитуда зубца и биение. В результате разница в производительности от блока к блоку сохраняется в пределах ±3%, что дает OEM-производителям уверенность в проектировании в соответствии с жесткими номинальными спецификациями. Чистое сборочное помещение для медицинской и полупроводниковой продукции обеспечивает соблюдение стандартов по дегазации и подсчету частиц.
Техническая документация предоставляется в цифровом формате, включая файлы 3D-шагов, 2D-чертежи, руководства по интеграции и руководства по настройке сервоприводов. На веб-сайте SEA MOTION размещена обширная база знаний с примерами электрических схем, указаниями по применению теплового моделирования и загружаемыми файлами параметров привода. Компания также предлагает региональные обучающие семинары и поддержку при вводе в эксплуатацию на месте. Имея распределительные центры в Северной Америке, Европе и Азии, SEA MOTION может быстро реагировать на запросы прототипов и неотложные производственные потребности. Выбирая SEA MOTION, инженеры получают не только прецизионный безрамный моментный двигатель, но и долгосрочного партнера в области инноваций в области управления движением.
