Безрамные моментные двигатели

Являясь профессиональным китайским производителем и авторизованным региональным дистрибьютором, SEA MOTION предлагает высокопроизводительные, настраиваемые решения в области безрамных моментных двигателей для высокоточных отраслей промышленности. С 2019 года мы сотрудничаем с всемирно известными брендами и отечественными производителями премиум-класса, обслуживая университеты, исследовательские институты и ведущие производственные предприятия, предлагая проверенное и надежное качество.

Отправить запрос

Описание продукта

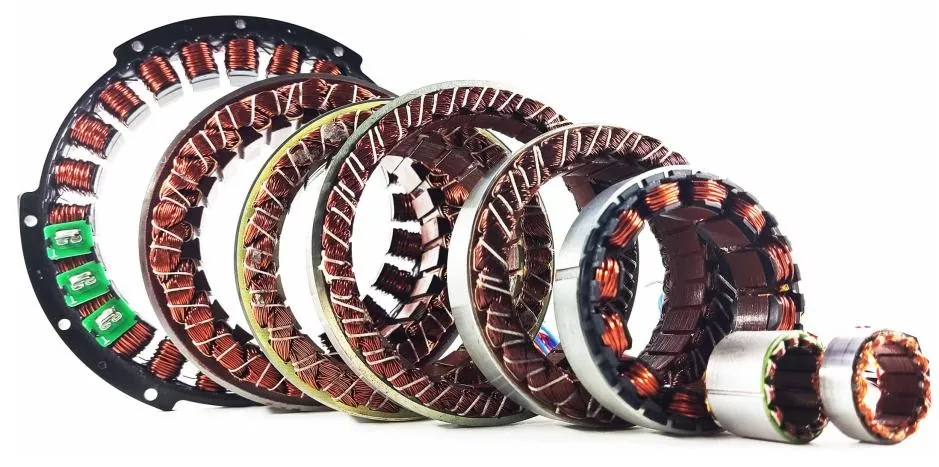

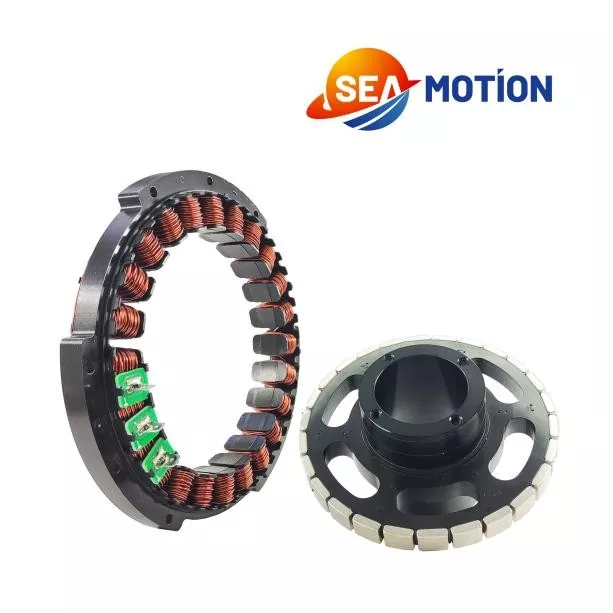

Безрамные моментные двигатели SEA MOTION — это основной продукт с прямым приводом, разработанный для высокоточных, высокодинамичных и легких промышленных сценариев, полностью преодолевающий ограничения производительности традиционных серводвигателей с зубчатой передачей. В этой серии двигателей исключены дублирующие корпуса и детали трансмиссии, что обеспечивает выдающиеся преимущества в плотности крутящего момента, точности позиционирования и динамическом отклике. Оснащенный конструкцией ротора со сверхнизкой инерцией, он поддерживает высокочастотный пуск-стоп и быструю коммутацию, обеспечивая стабильную выходную мощность на низкой скорости и с высоким крутящим моментом. Опираясь на многолетний опыт работы в отрасли и усовершенствованную иерархическую систему цепочки поставок, SEA MOTION объединяет производителей высококачественных безрамных моментных двигателей с различными преимуществами. Мы сотрудничаем с заводами, занимающимися исследованиями и разработками, производящими специальные двигатели небольшими партиями по индивидуальному заказу, и стандартизированными производителями массового производства со строгими системами контроля качества, чтобы гарантировать превосходную стабильность продукции. Вся продукция проходит строгие эксплуатационные испытания и проверку качества. Будь то персонализированные проекты исследований и разработок или крупномасштабные промышленные закупки, мы можем предоставить оптимизированные решения по управлению движением, обеспечивающие баланс между качеством продукции, стоимостью и эффективностью доставки для клиентов по всему миру.

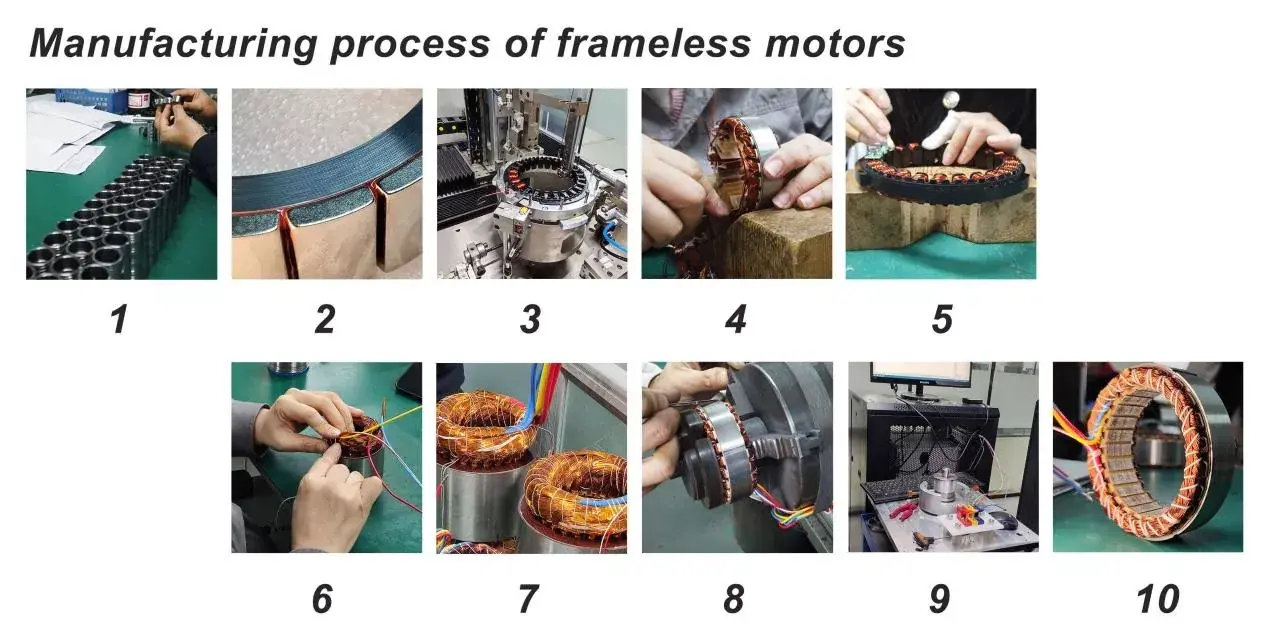

Ниже приводится процесс производства бескаркасных двигателей:

1. Проверка материала: ротор бескаркасного двигателя требует точной обработки.

2.Для крепления сильных магнитных листов используется анаэробный клей. Некоторые высокоскоростные роторы имеют слой углеродного волокна, прикрепленный к внешней стороне сильных магнитных листов, чтобы предотвратить сбрасывание листов из-за чрезмерной центробежной силы.

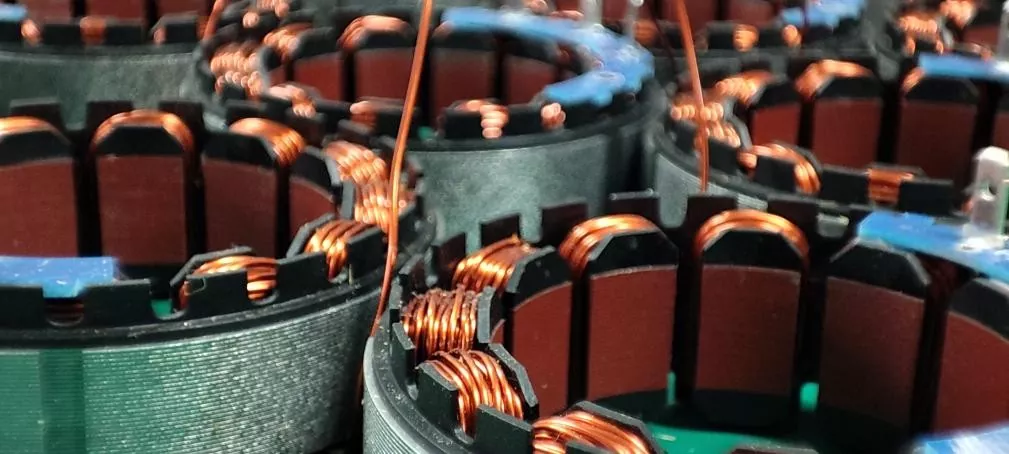

3. Автоматические намоточные машины выполняют работу по намотке статора.

4. Для некоторых мелкосерийных или индивидуальных изделий с высокими требованиями к намотке необходима ручная намотка. Ручной подзавод – это весьма техническая задача.

5. Организуйте обмотки. Здесь будет использоваться мягкая деревянная оснастка, чтобы не повредить изоляционный лак на поверхности обмотки.

6. Пайка включает в себя припайку обмоток к проводникам или интерфейсной плате печатной платы.

7. Процесс заливки клея необходимо проводить в вакууме, чтобы предотвратить попадание воздуха, а затем запекать в духовке.

8. Удалите остатки клея с поверхности листов магнита статора.

9.Тестирование включает трехфазное тестирование непрерывности, нагрузочное тестирование и т. д.

10.Готовый продукт

Спецификация

Мы можем предоставить различные схемы намотки, конструкции магнитных цепей, методы упаковки и способы подключения в соответствии с потребностями клиента. Ниже приведены параметры нашей стандартной продукции.

Модель	Номинальное напряжение В постоянного тока	Номинальная скорость об/мин	Номинальный крутящий момент, Н·м	Номинальная мощность Вт	Номинальный ток А	Пиковый ток А	Пиковый крутящий момент, Н·м	Кэ Врмс/об/мин	Ω	мГн	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 В переменного тока	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 В переменного тока	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 В переменного тока	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380 В переменного тока	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 В переменного тока	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 В переменного тока	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

175-выходной диаметр 175 мм Стандартные двигатели могут быть изготовлены по индивидуальному заказу с внешним диаметром от 12 мм до 600 мм. По вопросам более крупных и специализированных безрамных моментных двигателей обращайтесь в наш отдел продаж.

Характеристика продукта и применение

Безрамный моментный двигатель SEA MOTION обладает превосходными универсальными характеристиками, подходящими для сценариев высокоточного производства. Он отличается сверхвысокой плотностью крутящего момента, обеспечивая в 2-3 раза больший крутящий момент, чем у обычных серводвигателей того же объема, с отличными характеристиками крутящего момента на низких скоростях. Безредукторная конструкция без муфт обеспечивает нулевой люфт и высокую точность с повторяющейся точностью позиционирования до ± 1 угловой секунды, что значительно повышает жесткость конструкции и устойчивость к помехам. Благодаря частоте отклика более 1 кГц и сверхнизкой инерции ротора он поддерживает сверхвысокую динамическую работу. Он также обеспечивает уменьшение объема и веса на 30-50%, поддерживает полую проводку, отличается длительным сроком службы и не требует технического обслуживания. Широко распространенный в основных отраслях высокого класса, он подходит для сценариев привода суставов гуманоидов и коллаборативных роботов благодаря легкой и полой конструкции. Он также широко используется в прецизионном полупроводниковом и панельном оборудовании, таком как пластинчатые платформы и литографические машины, медицинские хирургические роботы и сканирующее оборудование, аэрокосмические рулевые механизмы и фотоэлектрические блоки, а также в поворотных платформах с прямым приводом для станков с ЧПУ и пятиосном рычажном оборудовании, что обеспечивает высокоточную интеллектуальную модернизацию промышленного оборудования.

Детали изготовления и размер / мм

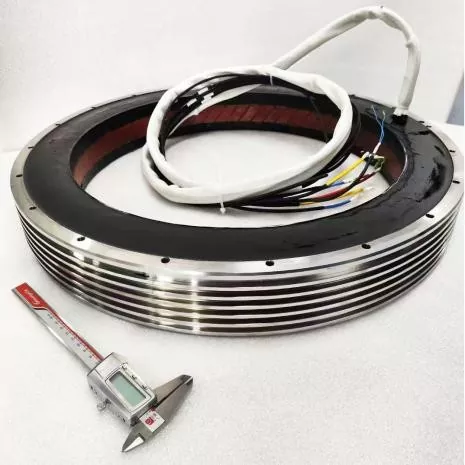

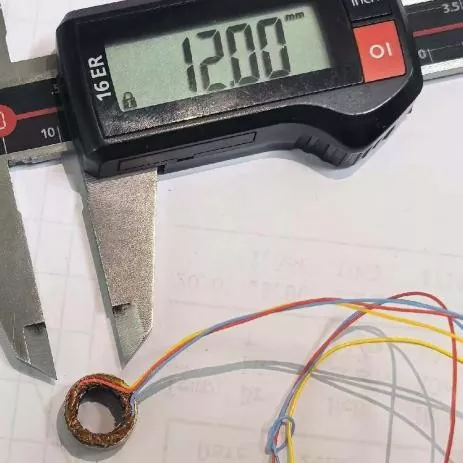

Помимо стандартной промышленной продукции, мы принимаем индивидуальные заказы на бескаркасные двигатели. Наши индивидуальные размеры варьируются от минимального внешнего диаметра 12 мм до 600 мм.
