Абсолютный индуктивный энкодер

Созданная на базе автомобильной технологии, система унаследовала многолетний опыт исследований, разработок и массового производства шасси с электроприводом для новых энергетических транспортных средств и датчиков положения электропривода, разработанных в соответствии со стандартами надежности автомобильного уровня. Он оснащен высокоточной обратной связью по положению с точностью обнаружения до уровня секунды дуги, обеспечивая точное определение угла суставов робота и стабильность управления движением. Он также может похвастаться сильными возможностями защиты от помех.

Используя индуктивный принцип и специальные алгоритмы обработки сигналов, а также пройдя почти сотню испытаний на электромагнитную совместимость и долговечность, он адаптируется к работе высокоскоростного двигателя и условиям сильных магнитных помех.

Превосходная стабильность партий: благодаря автоматизированным производственным линиям автомобильного уровня и сквозному контролю качества стабильность от партии к партии отвечает требованиям крупномасштабного роботизированного производства.

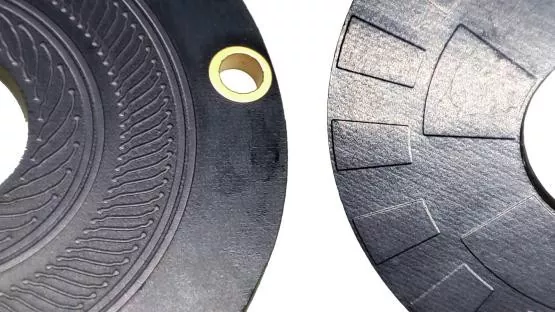

Компактная конструкция и высокая адаптируемость: кольцевая катушка печатной платы и травленая проводящая конструкция проигрывателя имеют небольшой размер, просты в установке и идеально подходят к различным модулям соединения полого вала.

Видео компании

Параметр

Электрический параметр

Этот энкодер отличается превосходной адаптируемостью к окружающей среде и долговечностью конструкции. Его бесконтактный принцип работы исключает механический износ, обеспечивая длительную работу без технического обслуживания. Он невосприимчив к рассеянным магнитным полям, пыли, влаге и вибрации и прекрасно адаптируется к суровым промышленным условиям. Благодаря высокому разрешению до 23 бит и низкой задержке сигнала он поддерживает основные протоколы связи, включая SSI и BiSS-C, обеспечивая точную и быструю обратную связь по положению. Компактная и легкая конструкция также обеспечивает гибкую установку в ограниченном пространстве для оборудования.

Видео о продукции

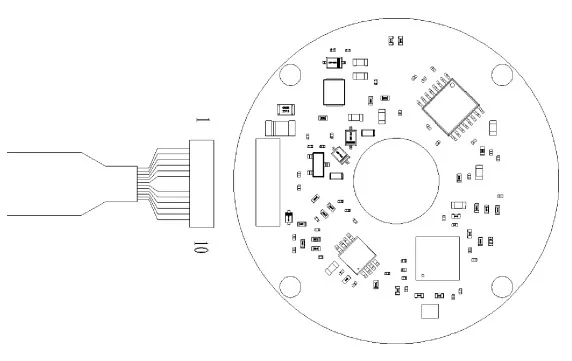

Определения терминалов

Размер продукции

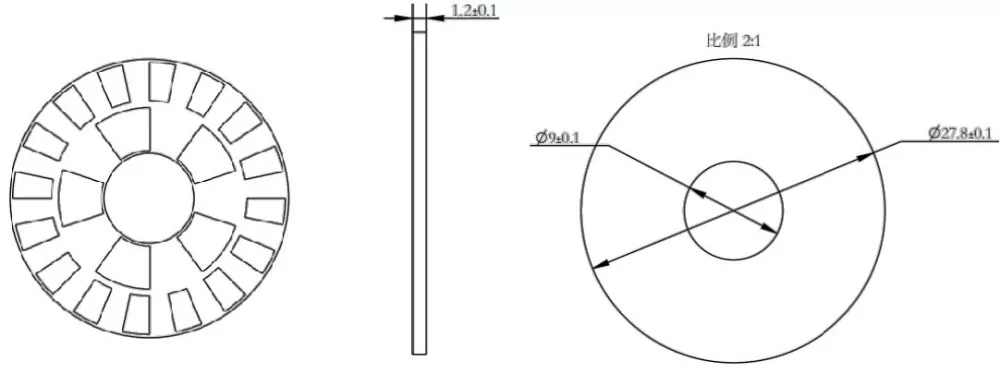

Размеры ротора

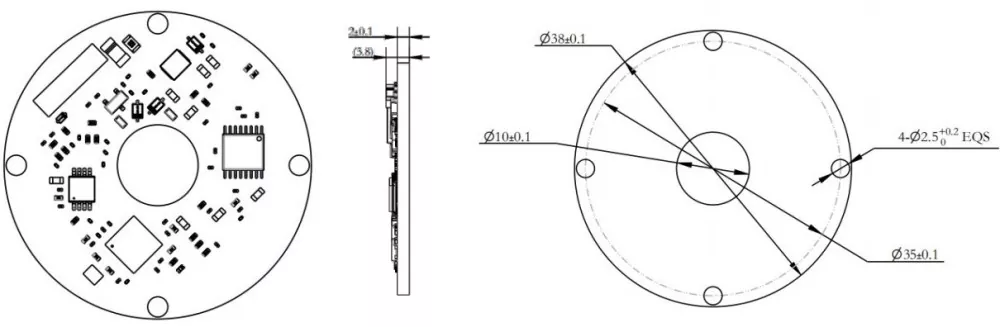

размеры статора

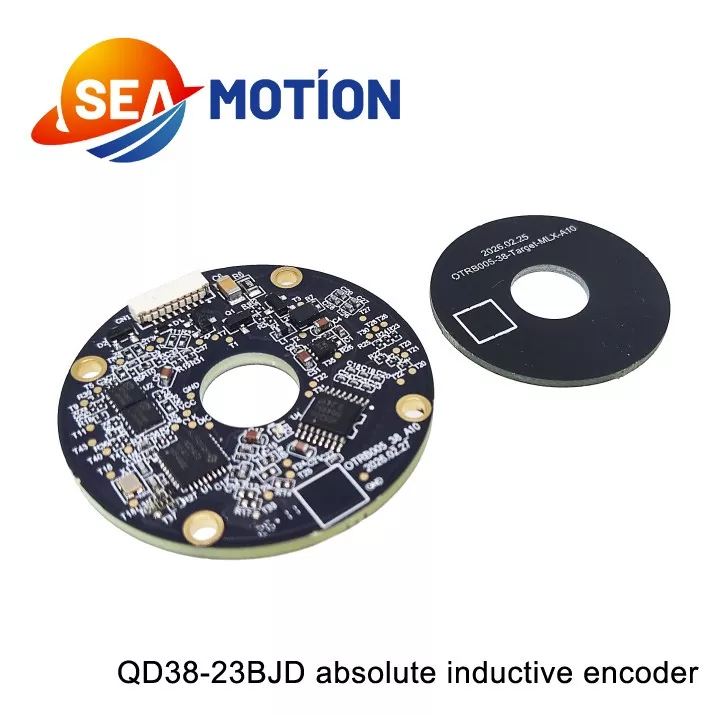

Q D 38–23 Б JD

①②③  ④ ⑤⑥

①-Q: Индуктивный энкодер серии DM Q.

②-D: Одиночный кодер

③-38: Внешний диаметр 38 мм.

④-23: Разрешение кодера: 23 бита.

⑤-B: Тип сигнала: BiSS-C

⑥-JD: Радиальный (горизонтальный выход из терминала)

Абсолютно индуктивный энкодер, широко используемый в сценариях промышленной автоматизации и точного управления движением, обслуживает роботизированные манипуляторы, автоматизированные сборочные линии, станки с ЧПУ и системы серводвигателей. Это также применимо к упаковочному оборудованию, текстильному оборудованию и интеллектуальным логистическим устройствам, обеспечивая стабильные данные измерения положения и угла для обеспечения точности, эффективности и безопасности автоматизированных производственных операций.

Видео установки:

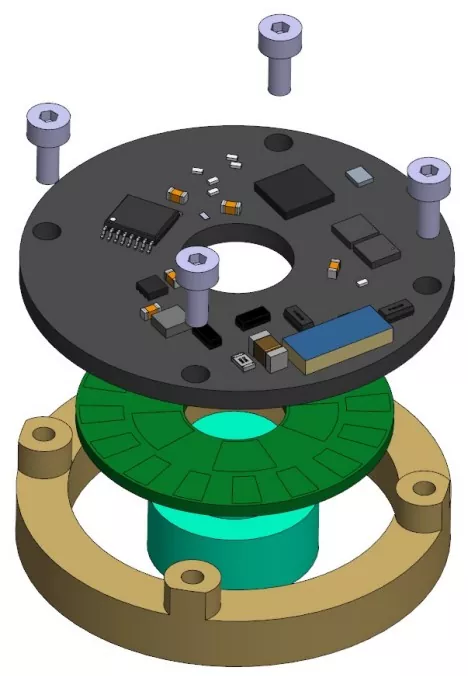

Схема установки                 Инструменты, необходимые для установки

Динамометрическая отвертка Phillips

Динамометрический ключ шестигранный на 1,5 мм (метрический)

4 винта M2x5,5 с полукруглой головкой Phillips и плоскими шайбами

2 установочных винта с шестигранной головкой M3x3 и чашеобразной головкой

8 винтов с потайной головкой M1,6x6 Phillips

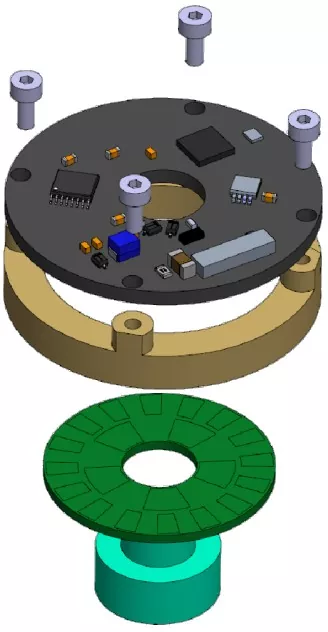

Последовательность установки

Установка ротора:

① Установите ротор энкодера на вал двигателя и правильно расположите его;

②Используйте клей DP460, чтобы надежно прикрепить пластину ротора энкодера к втулке вала.

[Примечание]:

1) Если высота ротора требует регулировки, выполняйте этап затяжки только после завершения регулировки;

2) Чтобы предотвратить ослабление винтов, заранее нанесите на резьбовые отверстия клей для фиксации резьбы или используйте винты с предварительно нанесенным покрытием.

Рекомендуемый момент затяжки 7 ± 0,2 кгс·см.

Установка статора:

① Поместите статор энкодера на монтажную поверхность и совместите четыре отверстия для винтов;

② С помощью динамометрической отвертки Phillips поочередно вверните четыре винта в сборе.

(Винт M2x5,5 с полукруглой головкой Phillips + плоская шайба в сборе).
