Высокоточная технология магнитной индукции, однооборотный или многооборотный энкодер;
Шина CANopen, скорость передачи данных до 1 МГц; Инкрементальный сигнал может быть добавлен на выход TTL или HTL;
Однооборотное разрешение до 21 бит, многооборотное разрешение до 14 бит;
Превосходная устойчивость к ударам и вибрации, высокая степень защиты: до IP68;
Имеет защиту от обратного короткого замыкания и короткого замыкания, снижающую влияние ошибок при установке.

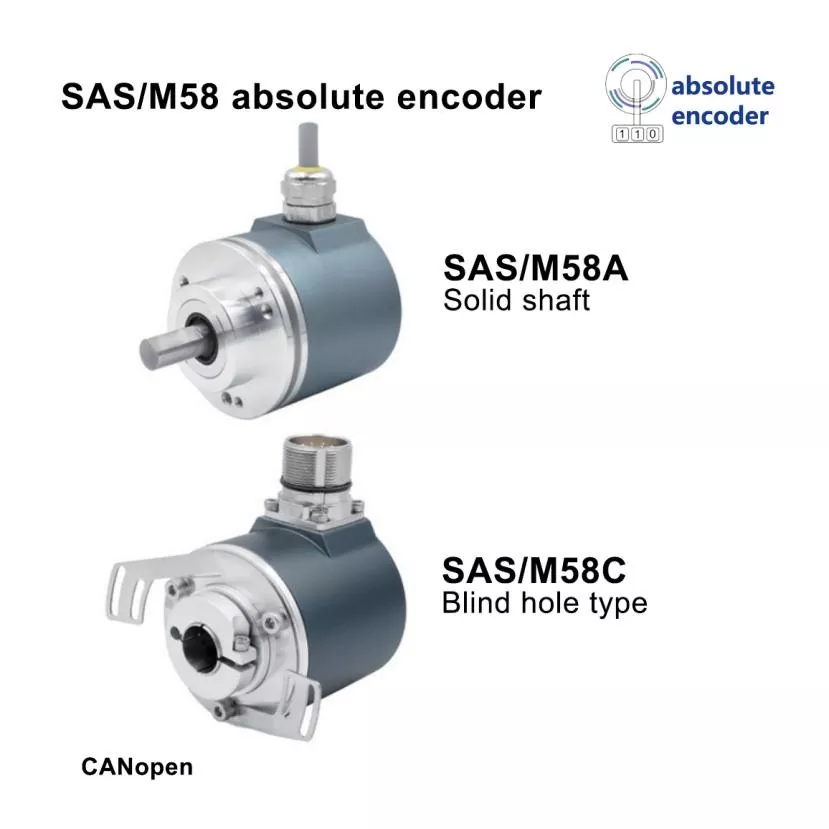

| Модель №. | САС/М58А/САС/М58С |

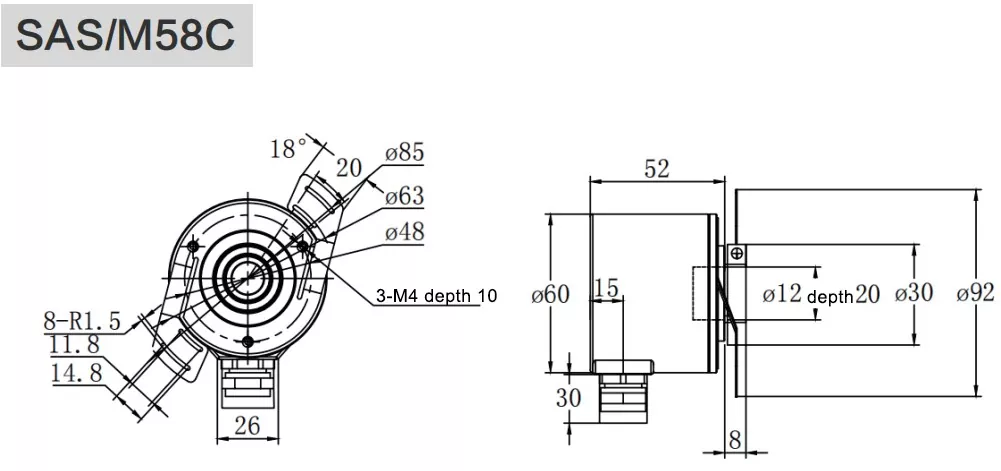

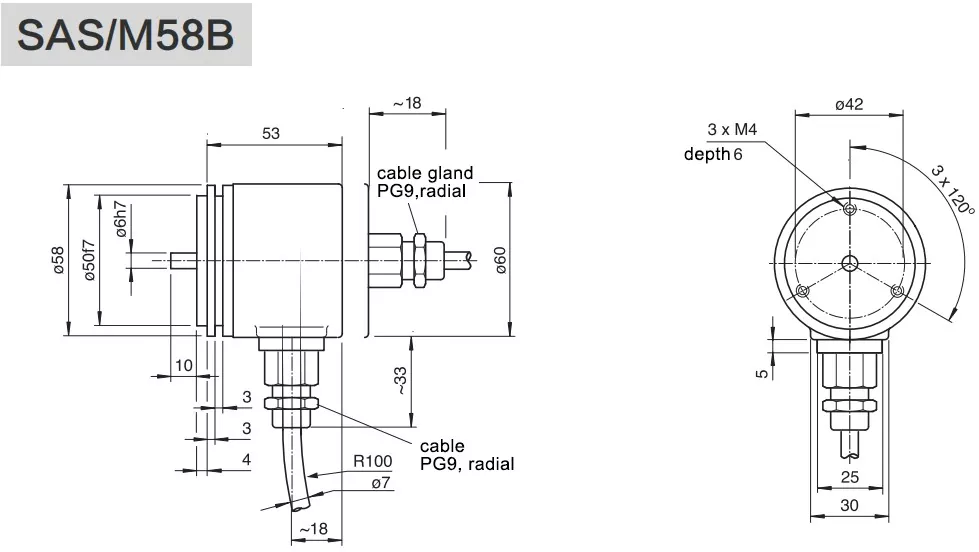

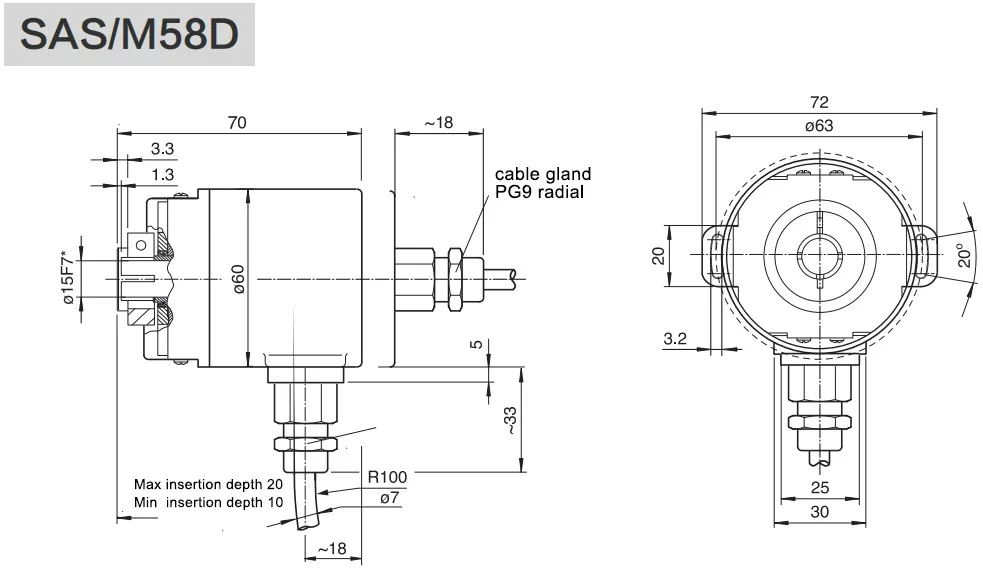

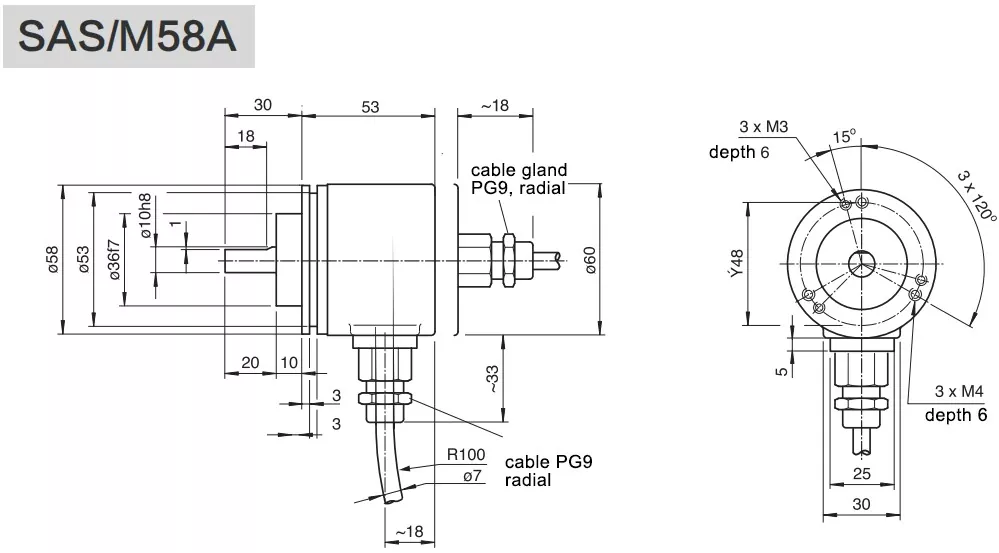

| Фланец | ø58 мм Сплошной вал с зажимным фланцем / ø58 мм глухое отверстие |
| Размер шпинделя | ø6,8,10,12,15 мм по индивидуальному заказу |
| Материал корпуса | Алюминий (нержавеющая сталь опционально) |
| Интерфейс вывода сигнала | CANopen |
| CANopen+инкрементный | |
| Выходная цепь | Соответствует стандарту ISO11898, электрическая изоляция оптрона. |
| Соответствующий протокол | CANopen CiA, DS301V4.02 |
| ДСП 305(СЛС) | |
| DS 406/DS417 (Протокол оборудования) | |
| Адрес узла | 1-127 |
| Абсолютный тип | Однооборотный/многооборотный |
| Напряжение питания | 10~30В постоянного тока |
| Разрешение за один оборот | Стандартный 12 бит 4096, 13 бит 8192, 16 бит 65536, 18 бит 262144, максимум 21 бит 2097152 |
| Повороты | 1 (однооборотный), многооборотный стандартный 12 бит 4096, многооборотный макс. 14 бит 16384 |
| Поддерживаемый режим передачи | Опрос, цикл, синхронизация |
| Настройки параметров | Поддерживается настройка адреса узла и скорости передачи данных (DS305 LSS) |
| Диагностика | Положение, скорость, напряжение и температура; 2 концевых выключателя, 8 кулачков |
| Кодирование | Двоичный код |
| Защита от обратной полярности | Да |
| Защита от короткого замыкания | Да |
| Защита от молний и статического электричества | Да |
| Максимальная скорость | 6000 об/мин |
| Нагрузка шпинделя | Радиальное 200 Н, Осевое 100 Н |
| Защита | ИП65, ИП68 |
| Пусковой крутящий момент | <0,01 Нм |
| Рабочая температура | -30℃~+85℃(-40℃~85℃ опционально) |
| Температура хранения | -40℃~+100℃ |
| Ударопрочность | 1000м/с2,6мс(100г) |
| Антивибрационный | 20 г |

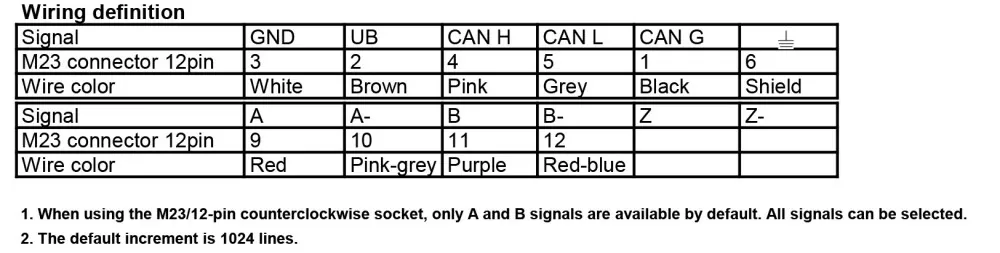

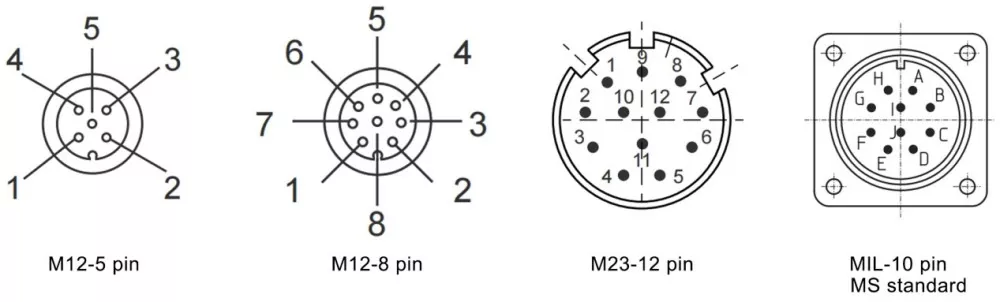

| Способ подключения | 4x2x0,2-8-жильный экранированный кабель, сердечник M12-5, сердечник M12-8, фланцевый разъем с жилой M23-12 |
| Исходящий метод | Радиальный боковой выпуск, Осевой задний выпуск |
| Необязательный | Инкрементальный выход TTL/RS422, HTL/двухтактный |
| Инкрементальный сигнал | А+ А- Б+ Б- Я+ Я- |
| Импульсов на оборот | 1~4096 импульсов опционально (стандартно 1024,2048,4096) |
Выходной интерфейс CANopen является основным преимуществом этого кодера, поддерживая высокоскоростную и высокоэффективную передачу данных и объединение шин в сеть с несколькими устройствами, что позволяет реализовать централизованное управление и синхронный сбор данных с нескольких промышленных устройств. Технология абсолютного многооборотного магнитного измерения обеспечивает энергонезависимые данные о положении, отсутствие необходимости повторной калибровки нуля и повышает эффективность производства. Цельнометаллическая прочная конструкция и полный уровень защиты IP65-IP68 позволяют ему противостоять механическим воздействиям, вибрации, пыли, воде и химической коррозии в тяжелых промышленных условиях. Он поддерживает независимый и синхронный вывод однооборотных и многооборотных данных с гибкой регулировкой разрешения для адаптации к сценариям промышленных измерений с низкой точностью и высокой стабильностью. Встроенная профессиональная функция резервирования значительно снижает риски сбоев в работе оборудования и повышает безопасность системы. Благодаря сертификации по стандартизированному протоколу и качеству промышленного уровня, продукт обладает высокой приспособляемостью к окружающей среде и длительным сроком службы, а различные методы установки отвечают разнообразным требованиям к планировке на месте.
Этот сверхмощный энкодер ANopen с внешним диаметром 58 мм в основном применяется в тяжелом промышленном автоматизированном оборудовании, требующем подключения к сети и высокоскоростной передачи данных. Он широко используется в интеллектуальных производственных линиях сталелитейной и металлургической промышленности, реализуя синхронное управление несколькими прокатными и обрабатывающими оборудованиями. Он подходит для автоматизированных машин и оборудования на нефтяных месторождениях, нефтехимических и нефтеперерабатывающих заводах, поддерживая сетевой мониторинг производственного и добывающего оборудования. Кроме того, он обслуживает крупногабаритное горнодобывающее оборудование, тяжелое подъемное оборудование, автоматизированные агрегаты электростанций и промышленные производственные линии по производству бумаги, обеспечивая высоконадежную передачу данных о местоположении и поддержку синхронного управления для сетевых систем промышленной автоматизации.
О: Наши кодеры имеют полную промышленную сертификацию, включая сертификацию CE, сертификацию взрывобезопасности и полную сертификацию соответствия различным основным протоколам связи.
А: Да. Вся продукция производится в соответствии с международными промышленными стандартами, имеет сертифицированную безопасность, стабильность и экологическую адаптируемость и подходит для глобального промышленного оборудования.
О: Мы имеем полную сертификацию основных промышленных протоколов, таких как Profinet, Profibus, CANopen, SSI и EnDat, что обеспечивает стабильную и совместимую связь между шинными энкодерами.
А: Да. Наши взрывозащищенные энкодеры имеют официальный сертификат взрывобезопасности, поэтому их можно безопасно использовать в огнеопасных и взрывоопасных рабочих условиях, например, в нефтехимической и горнодобывающей промышленности.
А: Конечно. Мы можем предоставить полные отчеты о сертификации, документы об испытаниях и сертификаты соответствия для поддержки тендеров, проверок и таможенного оформления проектов клиентов.
