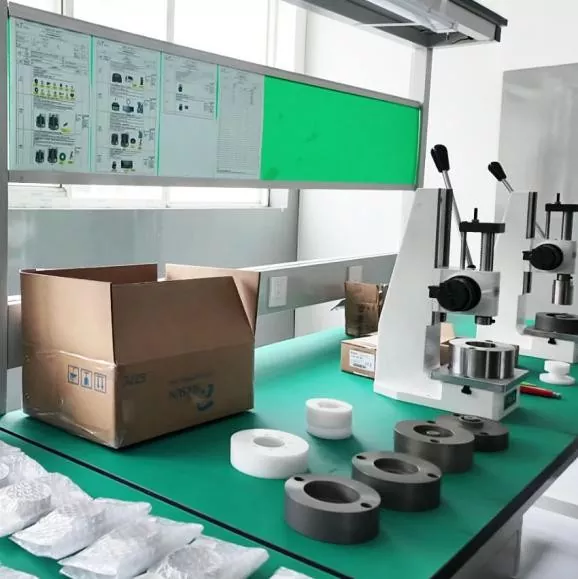

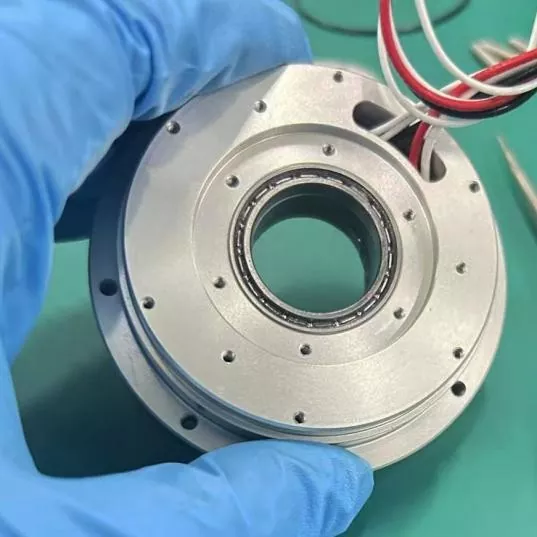

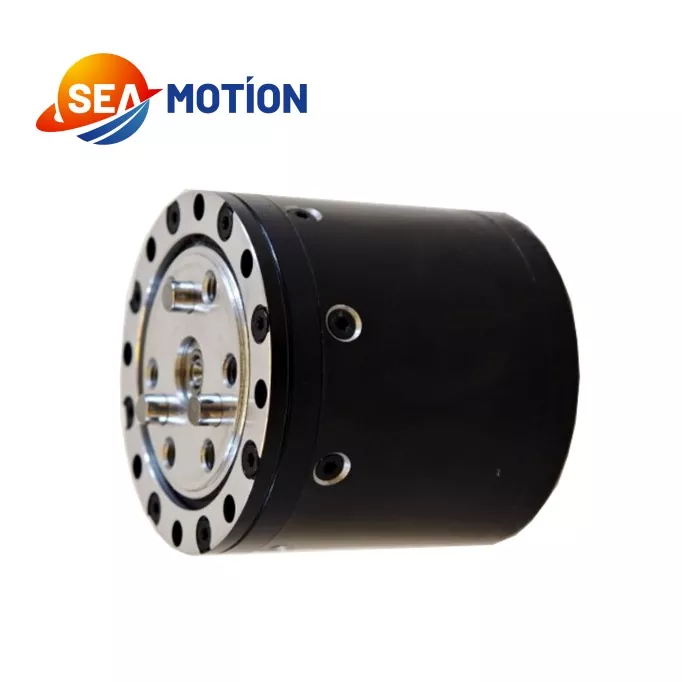

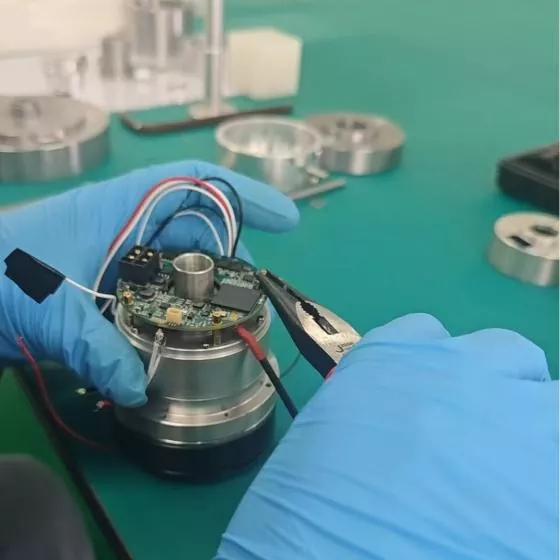

Роботизированное соединение SEA MOTION использует простую и надежную конструкцию планетарного редуктора, обеспечивающую значительные преимущества в стоимости по сравнению с модулями гармонического соединения, сохраняя при этом превосходную базовую точность для стандартного промышленного управления. Он объединяет высокопроизводительные безрамные моментные двигатели собственной разработки, двойные системы обратной связи магнитных энкодеров и специальные драйверы для обеспечения стабильного выходного крутящего момента. Как надежный производитель планетарных модулей, мы сотрудничаем с первоклассными отечественными производителями планетарных редукторов и международными поставщиками механической обработки премиум-класса. Наша опытная команда осуществляет строгий полный контроль качества от проектирования, обработки до сборки, что значительно снижает пороговые значения производства и применения для предоставления высокопроизводительных роботизированных совместных решений.
|
Параметр |
Ценить |
|
Номинальное напряжение |
48В |
|
Диапазон рабочего напряжения |
15В-60В |
|
Номинальная выходная мощность |
80 Вт±10% |
|
Номинальный крутящий момент |
1,6 Нм |
|
Пиковый крутящий момент |
5,5 Нм |
|
Направление движения |
по часовой стрелке/против часовой стрелки |
|
Диапазон рабочих температур |
от -20℃ до 50℃ |
|
Рабочий диапазон влажности |
от 5% до 85% |
|
Диапазон температур хранения |
от -30℃ до70℃ |
|
Класс изоляции |
B |
|
Нет скорости загрузки |
480 об/мин±10% |
|
Ток холостого хода |
0,14Ас±10% |
|
Номинальная скорость нагрузки |
450 об/мин±10% |
|
Номинальный фазный ток нагрузки/А |
2.4Апк±10% |
|
Фазовый пиковый ток |
11Апк±10% |
|
Сопротивление изоляции/обмотка статора |
500 В постоянного тока, 100 МОм |
|
Устойчивость к высокому напряжению/корпус статора |
600 В переменного тока, 1 с, 2 мА |
|
БЭФ |
7,4 В (среднеквадратичное значение)/об/мин ± 10 % |
|
Сопротивление провода |
2,72 Ом±10% |
|
Постоянный крутящий момент |
0,94 Н·м/оружие |
|
Индуктивность двигателя |
0,813мГн±10% |
|
поляки |
20 |
|
Фаза |
3 |
|
Тип привода |
ЦСП |
|
Соотношение |
7,75:1 |
|
Вес/г |
191г |
|
Тип и количество энкодера |
Магнитный/2 шт. |
|
Нагрузка (Нм) |
Время работы (с) |
|
1.6 |
Рейтинг |
|
2 |
300 |
|
3 |
41 |
|
4 |
12 |
|
5 |
5.5 |
|
5.5 |
4 |
Это соединение робота отличается простой конструкцией, стабильным крутящим моментом и превосходным контролем затрат, а также низкими затратами на сборку и производство. Хотя его сверхвысокая точность уступает модулям гармонических соединений, его надежная работа полностью соответствует традиционным стандартам промышленного точного управления.
Он широко применим к роботам-гуманоидам, собакам-роботам, коллаборативным роботам-манипуляторам и роботам-сборщикам. Кроме того, он идеально подходит для электросамокатов и другого интеллектуального мобильного оборудования, требующего стабильного управления движением, что становится экономически эффективным приоритетом для проектов роботов средней точности и интеллектуальных устройств.
Вы хотите оптимизировать архитектуру своего оборудования с помощью высокопроизводительного роботизированного соединения?
Свяжитесь с SEA MOTION сегодня, чтобы получить конкурентоспособные оптовые цены, технические характеристики и прямую инженерную поддержку.
