Микро сервоприводы постоянного тока

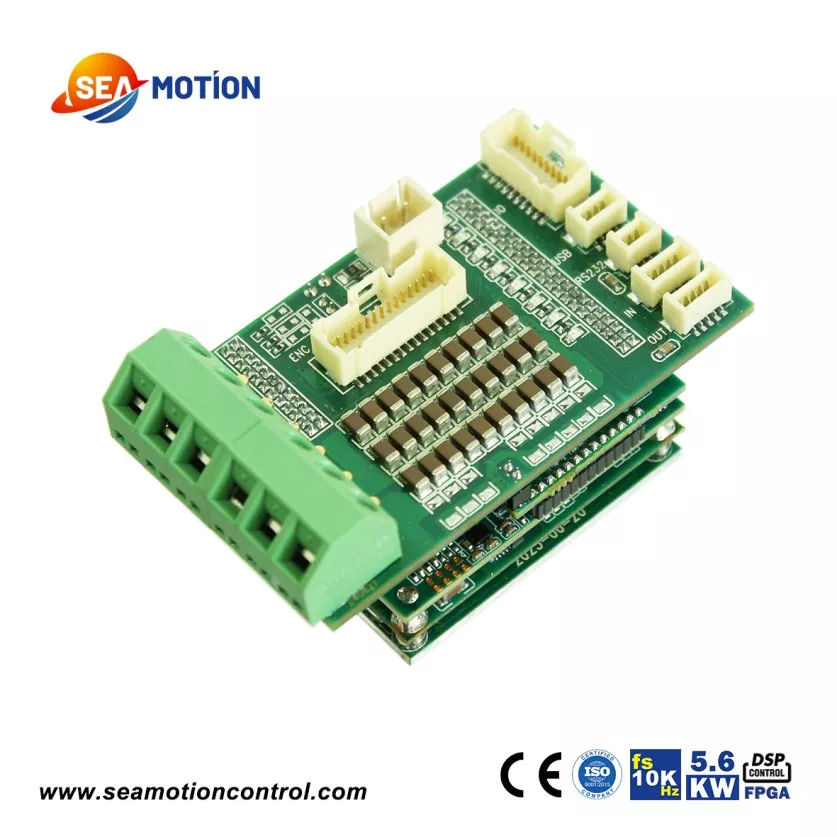

Сервоприводы SEA1-80A Micro Dc отличаются чрезвычайно компактными размерами и высокой удельной мощностью. Этот привод размером с яйцо может непрерывно выдавать эффективную мощность до 5600 Вт. Он имеет частоту дискретизации 10 кГц, 6 цифровых входов и 2 цифровых выхода. Его богатый интерфейс поддерживает практически все виды обратной связи энкодера, включая инкрементную и абсолютную двойную обратную связь, а также резольвер и абсолютную двойную обратную связь.

Сервоприводы SEA1-80A Micro Dc можно применять практически во всех областях. Его сверхмалый размер, сверхвысокая точность, сверхвысокая токовая нагрузка и высокая универсальность — вот преимущества, которые привод SEA1-80A придает этому продукту.

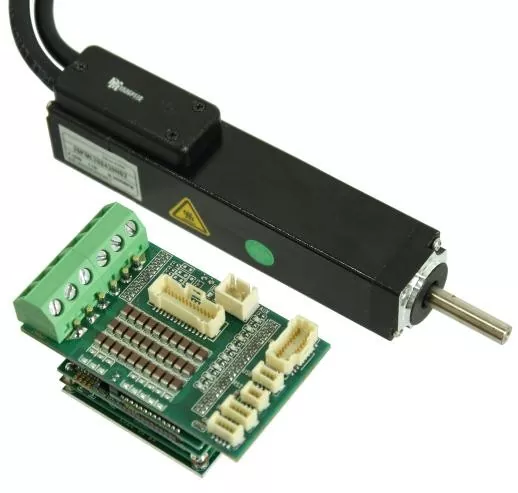

Это решение для управления движением от JINGYUE Technology, основанное на сервоприводе постоянного тока SEA и серводвигателе с фланцем 8 мм, которое широко используется в машинах для склеивания штампов.

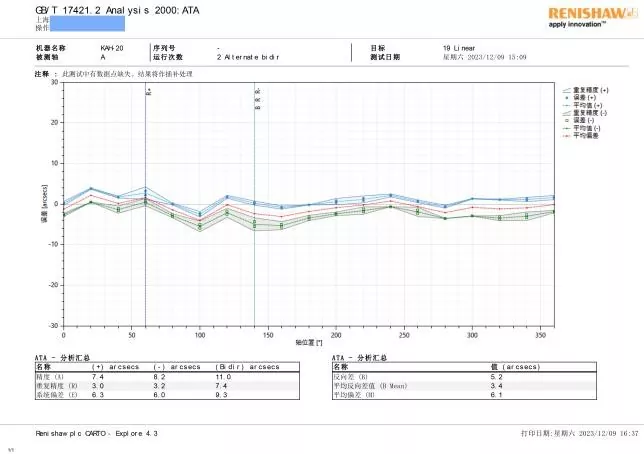

Сервопривод постоянного тока SEA использует архитектуру DSP+FPGA, которая наделяет продукт беспрецедентной скоростью отклика и мощными возможностями обработки данных. Мы использовали лазерный интерферометр Renishaw для проверки точности управления сервопривода постоянного тока SEA, и результаты показывают, что сервопривод постоянного тока SEA работает превосходно.

Серия сервоприводов постоянного тока SEA в настоящее время включает квадратные серии 1-80А, 140А, 210А; и серии колец C49, C68, C81 (с полыми внешними диаметрами 49 мм, 68 мм и 81 мм соответственно).

Параметр продукта (спецификация)

Номинальные токи сервопривода постоянного тока SEA1-80A составляют 1 А, 3 А, 6 А, 10 А, 15 А, 25 А, 50 А, 70 А и 80 А (80 В).

Номинальные напряжения 100В и 80В. Однако мы рекомендуем для питания драйвера использовать номинальное напряжение питания, а максимальное напряжение питания не должно превышать значений

в таблице.

Упомянутые выше значения напряжения и тока относятся к напряжению и току шины питания. В действительности напряжение и ток, достигающие фазных линий, будут меньше значений

на автобусной линии.

При выборе приводного изделия необходимо учитывать параметр «эффективный длительный ток».

Максимальная длительная выходная мощность SEA1-80A составляет 5,6 кВт.

Характеристика продукта и применение

Мы описываем привод SEA1-80A со следующими характеристиками:

1. Чрезвычайно маленький размер, размером всего с яйцо.

2. Очень высокая плотность мощности, поддержка двигателей постоянного тока мощностью до 5,6 кВт.

3. Чрезвычайно высокая точность управления, поддержка обратной связи практически со всеми основными энкодерами. Поддерживает инкрементную + абсолютную двойную обратную связь и резольвер + абсолютную двойную обратную связь.

4. Частота дискретизации тока 10 кГц, высокая пропускная способность, высокая линейность и высокая чувствительность.

5. Широкий спектр применения.

Его можно применять практически во всех отраслях. SEA1-80A особенно хорошо подходит для задач, требующих точного управления движением.

Сервопривод постоянного тока широко используется в индустрии встроенной разведки. Известный китайский производитель роботов-волков приобрел и использовал сервопривод постоянного тока SEA1-80A в своих продуктах-роботах-волках.

В области медицинского оборудования сервоприводы постоянного тока SEA 1-80A используются в хирургических роботах, экзоскелетах и ​​оборудовании для биохимических испытаний.

В области интегральных схем и полупроводникового оборудования SEA1-80A используется в машинах для обработки пластин, машинах для нарезки кубиками, устройствах для склеивания кристаллов, зондовых станциях и машинах для размещения. Продукты серии SEA компании JINGYUE TECHNOLOGY также широко используются в радиолокационных проигрывателях, системах моделирования движения, фотоэлектрическом оборудовании слежения и безвальных насосах-толкателях. Мы являемся основным поставщиком для 90% производителей проигрывателей проигрывателей в Китае.

Детали производства

Размер изделия/мм

Структура продукта и процесс

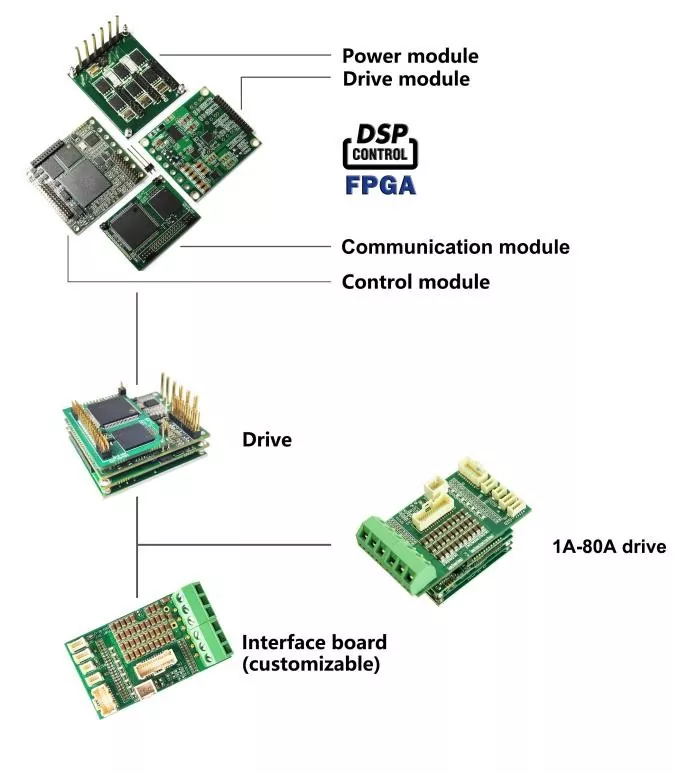

Сервопривод постоянного тока SEA 1-80A состоит из пяти частей: силового модуля на основе алюминиевого радиатора, приводного модуля, модуля управления, модуля связи и интерфейсной платы.

Мы передаем наши работы по технологии поверхностного монтажа (SMT) известным фабрикам SMT. Мы проверяем каждый слой печатной платы, чтобы убедиться в целостности полуфабрикатов SMT. Затем собираем, клепаем и паяем плату питания и плату драйвера и еще раз осматриваем их. Только прошедшие проверку полуфабрикаты переходят на следующий процесс, где устанавливается и припаивается к сборочному модулю плата управления.

Это означает, что наша продукция проходит в общей сложности 12 проверок — от одной печатной платы до готового продукта. Эти проверки являются не выборочными, а обязательными проверками.

Продукты также должны пройти испытания на старение, испытания на экстремальные температуры (при необходимости), предскладские испытания и испытания перед отправкой.

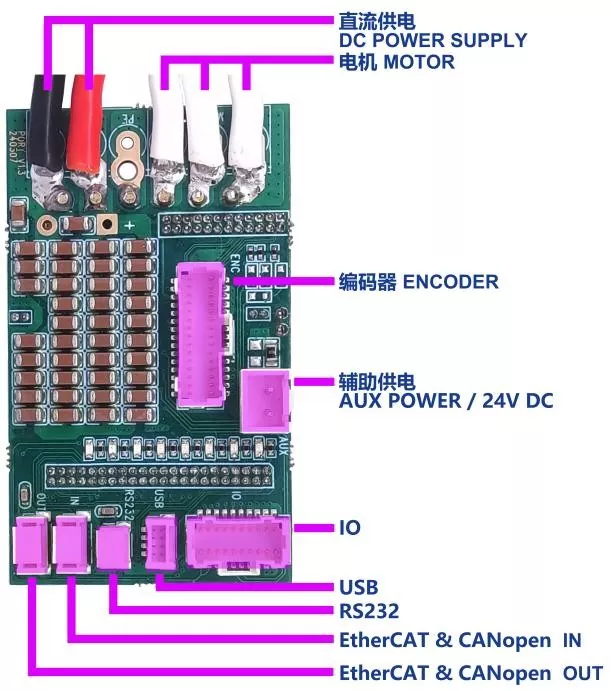

Способ подключения источника питания и двигателя определяется в зависимости от тока. Если ток меньше 25А, используем быстроразъемные порты. Если ток больше 25А, припаиваю провода заказчику.

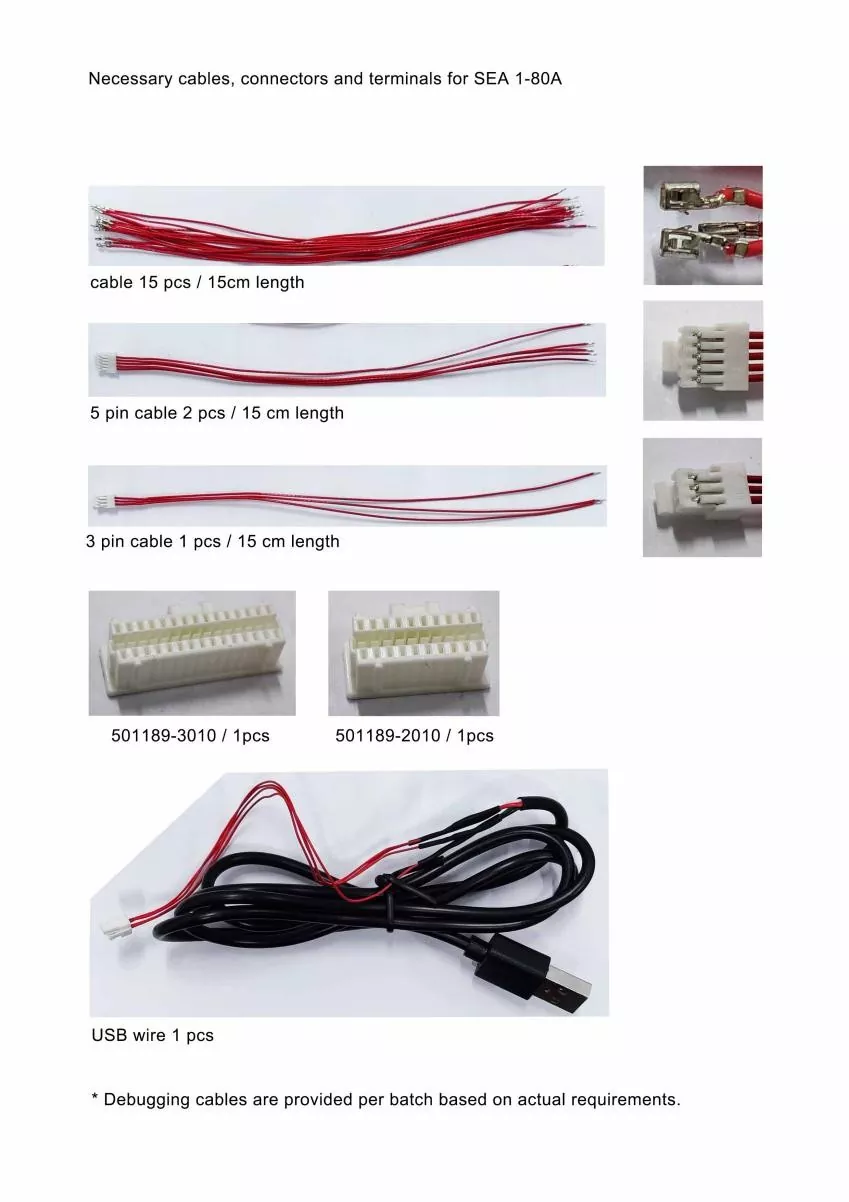

Мы обеспечиваем наших клиентов необходимыми кабелями для отладки продукции.
