Высокоточная технология магнитной индукции, однооборотные или многооборотные энкодеры;
шина Profibus-DP; Однооборотное разрешение до 19 бит, многооборотное разрешение до 14 бит;
Превосходная устойчивость к ударам и вибрации, высокая степень защиты: до IP66;
Имеет защиту от обратного короткого замыкания и короткого замыкания, снижающую влияние ошибок при установке.
Этот энкодер, оснащенный выделенным выходом промышленной шины ProfiBUS DP, обеспечивает высокоскоростную, стабильную и защищенную от помех передачу данных, которая специально адаптирована для высокостандартных промышленных автоматизированных производственных линий и сложных сценариев электромагнитной среды. Технология абсолютного многооборотного магнитного зондирования обеспечивает точную запись информации о многооборотном положении, отсутствие сброса нуля после сбоя питания и стабильный вывод данных в течение длительного времени. Прочный металлический корпус и полная защита IP65-IP68 устойчивы к механической вибрации, ударам, пыли, воде и химической коррозии в тяжелой промышленности. Он поддерживает гибкую конфигурацию разрешения и двойной синхронный вывод одно-/многооборотных данных, отвечая требованиям высокой стабильности работы тяжелого промышленного оборудования. Встроенная функция резервной обработки сигналов эффективно предотвращает сбои в работе системы и повышает безопасность производства. Разнообразные методы установки и подключения обеспечивают быструю стыковку на месте, а профессиональные сертификаты протоколов обеспечивают стандартизированное и надежное промышленное применение.
|

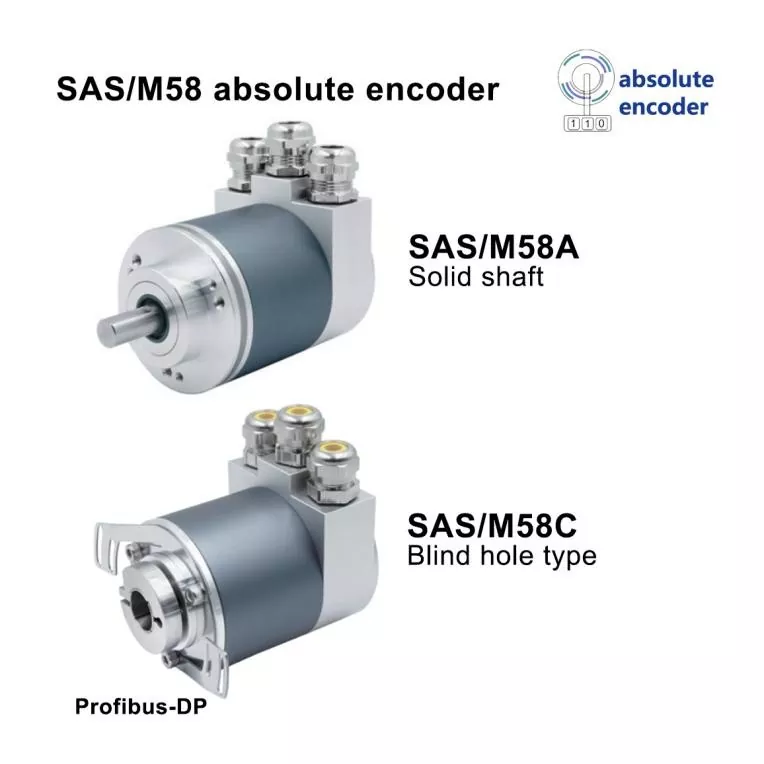

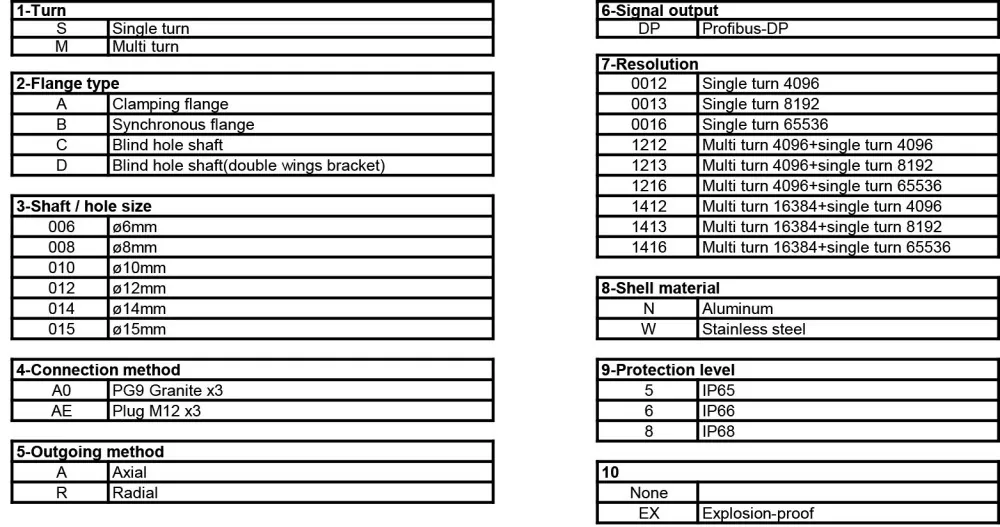

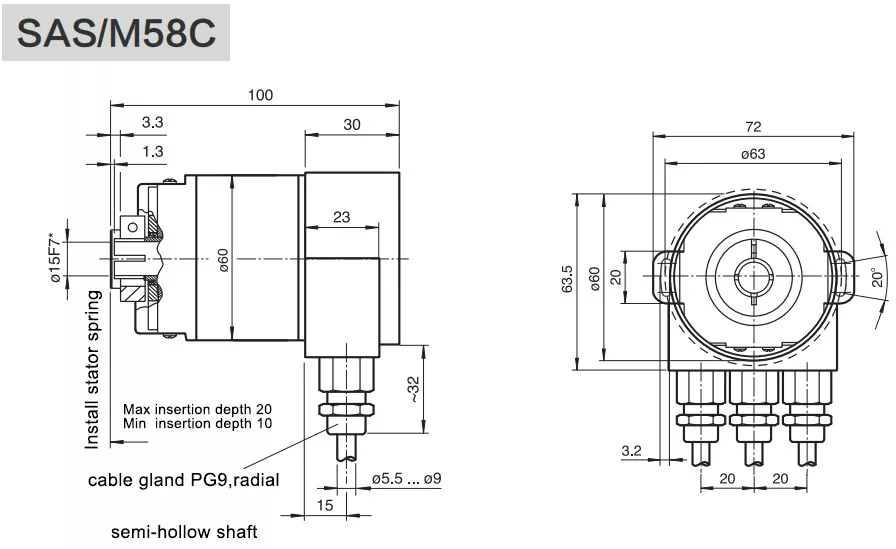

Модель №. |
САС/М58А/САС/М58С |
|

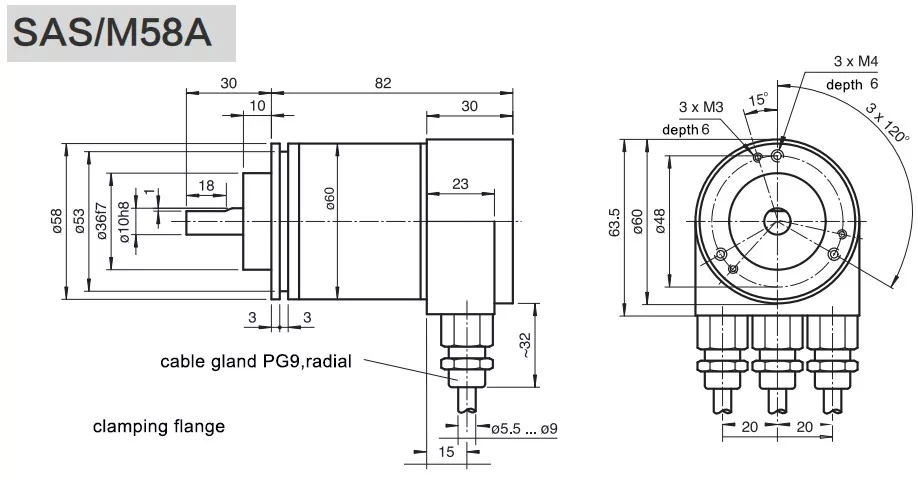

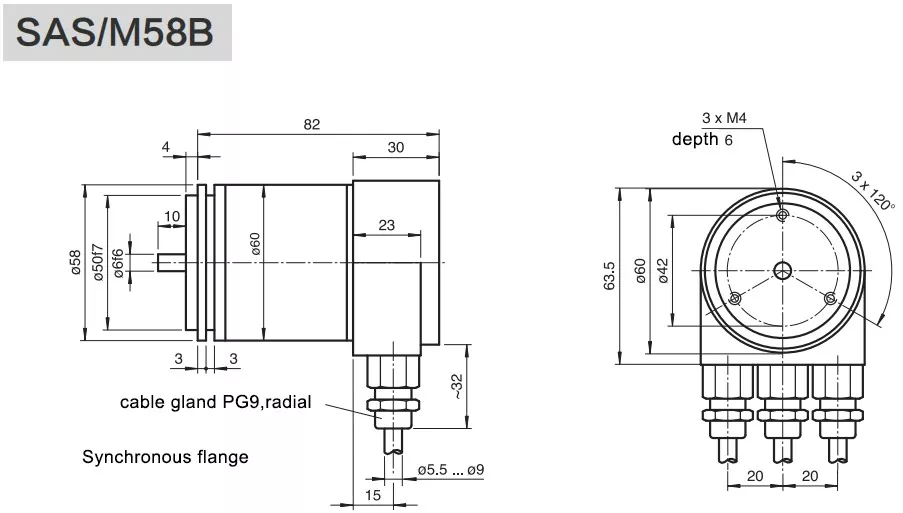

Фланец |
ø58 мм Сплошной вал / ø58 мм глухое отверстие |
|
Размер шпинделя |
ø6,8,10,12,15 мм по индивидуальному заказу |
|
Материал корпуса |
Алюминий (нержавеющая сталь опционально) |
|
Интерфейс вывода сигнала |
Шина Profibus-DP |
|
Протокол |
ДПВ0, ДПВ1 и ДПВ2, класс 2 (EN50170+EN50254) |
|
Выходной драйвер |
Интерфейс данных Profibus, изолированная оптопара |
|
Абсолютный тип |
Однооборотный/многооборотный |
|
Напряжение питания |
10~30В постоянного тока |
|
Разрешение за один оборот |
Стандартный 12 бит 4096, 13 бит 8192, 16 бит 65536 |
|
Повороты |
1 (однооборотный), многооборотный стандартный 12 бит 4096, многооборотный макс. 14 бит 16384 |
|
Потребляемая мощность |
≤1,5 Вт |
|
Время начала |
<1 с |
|
Время цикла интерфейса |
≥1 мс |
|
Функция программирования |
Разрешение, передаточное отношение + фильтр, предустановка (нулевая точка), направление счета, концевой выключатель, номер узла, режим обучения, режим диагностики |
|
Скорость передачи |
≤12 Мбит |
|
Руководство |

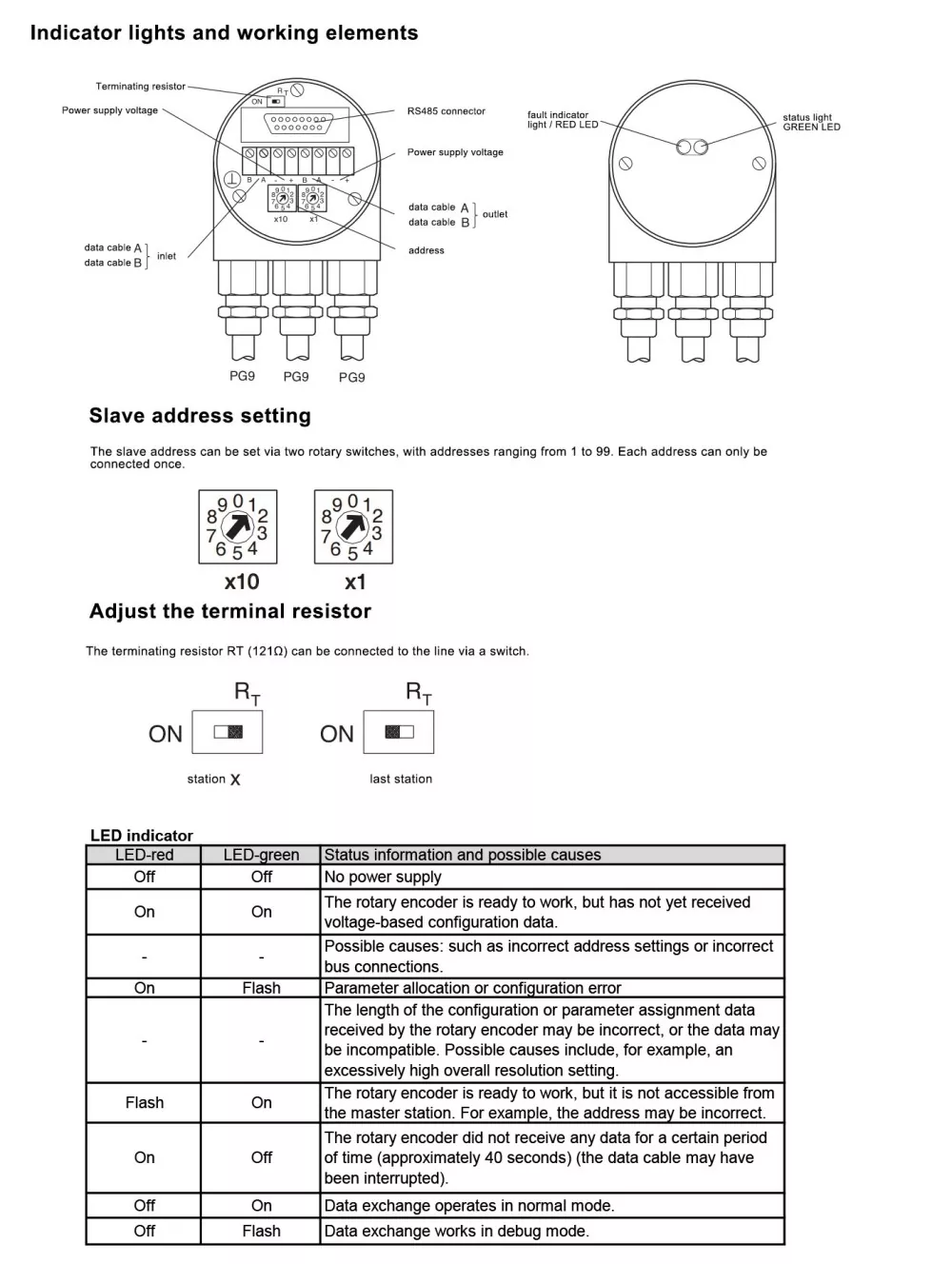

Переключатели выбора адреса 0–99 и DIP-переключатели нагрузочного резистора (с распределительной коробкой) |
|
Кодирование |
Двоичный код |
|
Защита от обратной полярности |
Да |
|
Защита от короткого замыкания |
Да |
|
Защита от молний и статического электричества |
Да |
|
Максимальная скорость |
6000 об/мин |
|
Нагрузка шпинделя |
Радиальное 200 Н, Осевое 100 Н |
|
Защита |
ИП65, ИП66 |
|
Пусковой крутящий момент |
<0,05 Нм |
|
Рабочая температура |
-30℃~+85℃(-40℃~85℃ опционально) |
|
Температура хранения |
-40℃~+100℃ |
|
Ударопрочность |
1000м/с2,6мс(100г) |
|
Антивибрационный |
20 г |
|

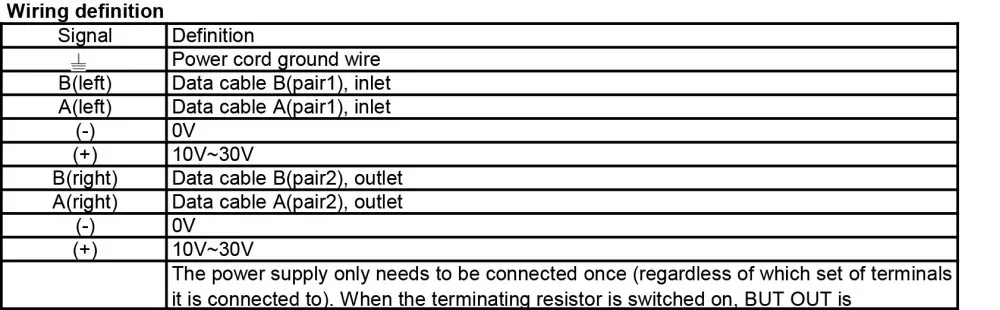

Способ подключения |
разъем 3xM12 |
|
Исходящий метод |
Радиальный боковой выпуск, Осевой задний выпуск |
Этот 58-мм энкодер ProfiBUS DP для тяжелых условий эксплуатации в основном используется в высокостандартных автоматизированных сценариях тяжелого промышленного производства. Он широко применяется в высокотехнологичных автоматизированных производственных линиях сталелитейной и металлургической промышленности, обеспечивая высокоскоростную и стабильную передачу данных о положении прокатного и обрабатывающего оборудования. Он обслуживает крупномасштабное автоматизированное производственное оборудование на нефтехимических и нефтеперерабатывающих заводах, обеспечивая точный мониторинг работы производственных линий. Кроме того, он подходит для крупного интеллектуального горнодобывающего оборудования, тяжелой грузоподъемной техники, автоматизированных систем выработки электроэнергии на электростанциях и высокоточных автоматизированных производственных линий по производству бумаги, обеспечивая высоконадежную поддержку передачи данных по шине для высококачественных систем промышленной автоматизации.
А: Да. Наша техническая команда предоставит услуги индивидуального подбора параметров в соответствии с типом оборудования клиента, условиями его работы, требованиями к измерению скорости и позиционированию.

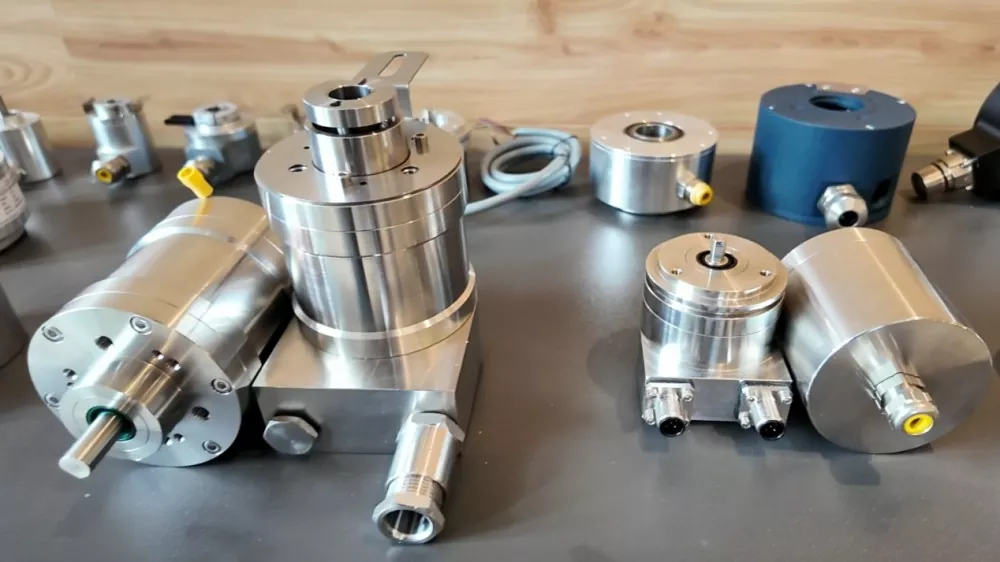

О: Мы предоставляем инкрементные, однооборотные абсолютные и многооборотные абсолютные энкодеры для тяжелых условий эксплуатации, обеспечивающие измерение скорости, позиционирование, запись хода и другие функции, необходимые для различного промышленного оборудования.
О: Мы можем рекомендовать IP65, IP67, IP69K и индивидуальные продукты с высокой степенью защиты в зависимости от пыли, воды, загрязнения маслом и условий промывки на месте, чтобы обеспечить идеальное соответствие условиям работы.
О: В зависимости от системы ПЛК клиента, модели контроллера и расстояния передачи мы рекомендуем NPN/PNP, дифференциальные кодеры RS422 и различные кодеры протоколов шины для обеспечения стабильного согласования сигналов.
А: Да. Мы можем предоставить совместимые схемы замены и повышения производительности в соответствии с параметрами старого кодера клиента, обеспечивая плавную замену оборудования.
