Краткое содержание статьи:
Безрамные моментные двигателистановятся важным решением для отраслей, которым требуются компактные конструкции, высокий выходной крутящий момент и чрезвычайно точное управление движением. В отличие от обычных двигателей со встроенным корпусом, безрамные моментные двигатели представляют собой отдельные компоненты ротора и статора, которые можно напрямую интегрировать в механические системы. Такой подход к проектированию помогает инженерам снизить потери при передаче, улучшить оперативность и создать меньшее, но более мощное оборудование. SEA MOTION предлагает передовые решения по управлению движением, предназначенные для поддержки высокопроизводительных приложений, где точность, эффективность и надежность имеют решающее значение.
В этой статье объясняется, как работают безрамные моментные двигатели, их основные преимущества, области применения, соображения по выбору и как они решают типичные инженерные задачи в современных системах автоматизации.
Современное промышленное оборудование требует большего, чем простое вращательное движение. Производителям все чаще требуются системы перемещения, которые обеспечивают более высокую точность, более быстрое реагирование, меньшие требования к техническому обслуживанию и лучшее использование пространства. Традиционные системы двигателей часто используют коробки передач, муфты и компоненты механической трансмиссии для передачи мощности. Хотя эти компоненты могут обеспечить необходимое движение, они могут вызвать люфт, трение, вибрацию и потери эффективности.
Безрамный моментный двигатель предлагает другой подход. Удалив традиционный корпус двигателя, вал и конструкцию механической трансмиссии, компоненты двигателя можно напрямую интегрировать в конструкцию машины. Это позволяет инженерам создавать компактные системы с прямым приводом и улучшенными характеристиками управления.

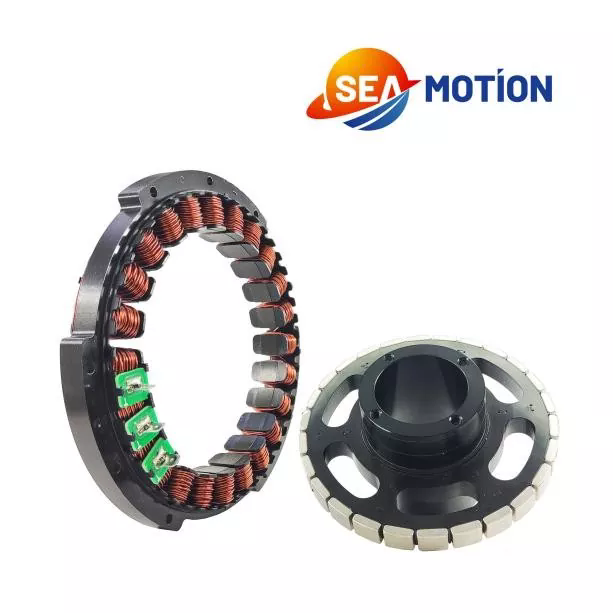

Типичный бескорпусный моментный двигатель состоит из двух основных электромагнитных частей: ротора и статора. Ротор генерирует магнитное взаимодействие с обмотками статора, создавая вращающий момент. Поскольку двигатель напрямую соединен с приводным механизмом, требуется меньше механических компонентов, что обеспечивает более плавную работу и более высокую точность позиционирования.
Для точных отраслей, таких как робототехника, полупроводниковое оборудование, медицинское оборудование, аэрокосмические системы и автоматизированное производство, такая конструкция обеспечивает значительные преимущества. SEA MOTION специализируется на разработке высокопроизводительных решений по управлению движением, которые помогают клиентам добиться надежных и точных характеристик движения в сложных условиях.
Понимание принципа работы безрамного моментного двигателя помогает инженерам выбрать правильное решение для своего оборудования. Рабочий процесс основан на электромагнитной силе, возникающей между статором и ротором.
Статор содержит электрические обмотки, которые создают вращающееся магнитное поле при прохождении через них тока. Ротор содержит постоянные магниты, которые взаимодействуют с этим магнитным полем. Это взаимодействие создает крутящий момент, заставляющий ротор вращаться.
В отличие от обычных серводвигателей, безрамные моментные двигатели не имеют цельного внешнего корпуса или встроенных механических компонентов. Вместо этого производитель двигателей предоставляет оптимизированные электромагнитные компоненты, которые конструкторы машин устанавливают непосредственно в конструкции своего оборудования.
| Компонент | Функция | Инженерное преимущество |
|---|---|---|
| Статор | Создает электромагнитное вращающееся поле | Обеспечивает стабильную генерацию крутящего момента |
| Ротор | Обеспечивает магнитное взаимодействие со статором. | Обеспечивает прямую вращательную силу |
| Система обратной связи энкодера | Измеряет положение и скорость | Улучшает точность движения |
| Сервопривод | Контролирует ток и работу двигателя | Обеспечивает точный динамический контроль |
Поскольку двигатель непосредственно приводит в движение нагрузку, система позволяет избежать многих ограничений, налагаемых традиционными механизмами передачи. Эта конструкция с прямым приводом особенно ценна там, где требуется чрезвычайно точное позиционирование и плавное движение.
Выбор правильной технологии двигателя напрямую влияет на производительность, надежность и долгосрочные эксплуатационные расходы машины. Безрамные моментные двигатели обладают рядом преимуществ, которые решают общие проблемы, с которыми сталкиваются производители оборудования.
Для производителей систем автоматизации эти преимущества могут привести к повышению производительности и надежности оборудования.
Уникальные конструктивные характеристики безрамных моментных двигателей делают их пригодными для многих отраслей промышленности, где требуется точное вращательное движение.
| Промышленность | Примеры применения | Основные требования |
|---|---|---|
| Робототехника | Роботизированные суставы, коллаборативные роботы, роботизированные руки | Высокий крутящий момент, компактный размер, точное движение |
| Производство полупроводников | Оборудование для обработки пластин и платформы позиционирования | Сверхвысокая точность и плавность работы |
| Медицинское оборудование | Прецизионные сканирующие и диагностические системы | Тихая работа и надежность |
| Промышленная автоматизация | Поворотные столы и автоматизированное оборудование | Быстрый отклик и длительный срок службы |
| Аэрокосмическое оборудование | Прецизионные механизмы управления | Малый вес и надежная работа |
В робототехнике безрамные моментные двигатели позволяют конструкторам создавать меньшие по размеру и более гибкие роботизированные соединения. В производственных системах они помогают повысить точность позиционирования и уменьшить производственные ошибки.
Выбор подходящего безрамного моментного двигателя требует детального понимания конструкции машины, условий эксплуатации и требований к производительности. Двигатель, соответствующий конкретному применению, может значительно повысить эффективность, точность и срок службы изделия. Однако выбор неподходящего двигателя может привести к недостаточному крутящему моменту, перегреву, нестабильной работе или ненужным затратам.
Инженерам следует оценить несколько важных факторов, прежде чем интегрировать безрамный моментный двигатель в систему движения.
| Фактор выбора | Почему это важно | Ключевые соображения |
|---|---|---|
| Требуемый крутящий момент | Определяет, может ли двигатель эффективно управлять приложением. | Вес нагрузки, требования к ускорению, непрерывный и пиковый крутящий момент |
| Требования к скорости | Влияет на общую производительность системы и способность реагирования. | Максимальная скорость вращения, рабочие циклы, динамические характеристики |
| Место для установки | Влияет на гибкость механической конструкции | Внешний диаметр, высота двигателя, интеграционные размеры |
| Точность управления | Определяет эффективность позиционирования | Разрешение энкодера, совместимость с системой обратной связи |
| Тепловые характеристики | Обеспечивает стабильную долгосрочную работу | Рассеяние тепла, метод охлаждения, рабочая среда |
Еще одним важным фактором является совместимость двигателя и системы управления. Безрамные моментные двигатели обычно используются с современными сервоприводами и устройствами обратной связи высокого разрешения. Правильно подобранная система управления позволяет двигателю добиться более плавной работы, более быстрого реагирования и повышения энергоэффективности.
МОРСКОЕ ДВИЖЕНИЕ предлагает профессиональные безрамные решения для моментных двигателей, разработанные с учетом различных промышленных требований. Учитывая условия применения и характеристики оборудования заказчика, можно разработать подходящие конфигурации двигателя для достижения надежных характеристик движения.
Хотя традиционные двигатели по-прежнему широко используются во многих отраслях промышленности, бескорпусные моментные двигатели обеспечивают уникальные преимущества для высокоточных приложений. Понимание различий помогает производителям определить, какая технология лучше соответствует требованиям их оборудования.
| Элемент сравнения | Безрамный моментный двигатель | Традиционная моторная система |
|---|---|---|
| Механическая структура | Отдельный ротор и статор для прямой интеграции. | Полная сборка двигателя с корпусом и валом |
| Компоненты трансмиссии | Обычно коробка передач или муфта не требуются. | Часто требуются дополнительные механические компоненты |
| Точность позиционирования | Высокая точность благодаря уменьшению механической погрешности | Может возникнуть люфт и потеря передачи |
| Гибкость установки | Широкие возможности настройки для конструкции машины | Ограничено стандартными размерами двигателя |
| Требования к техническому обслуживанию | Снижение потребности в механическом обслуживании | Дополнительные компоненты могут потребовать проверки |
| Фокус на приложениях | Системы прецизионной автоматизации и прямого привода | Общепромышленное применение ротации |
Для простых вращательных применений обычные двигатели все же могут оказаться экономичным решением. Однако, когда оборудование требует компактной конструкции, высокой точности и быстрого динамического отклика, безрамные моментные двигатели часто обеспечивают более длительный срок службы.
Производительность системы перемещения зависит не только от технологии двигателя, но также от инженерного опыта, качества продукции и поддержки приложений. SEA MOTION специализируется на предоставлении передовых продуктов для управления движением, которые помогают клиентам решать сложные задачи автоматизации.
Безрамные моментные двигатели SEA MOTION предназначены для применений, где точность, эффективность и надежность имеют решающее значение. Компания делает упор на оптимизированную электромагнитную конструкцию, стабильные производственные процессы и гибкие решения для удовлетворения различных промышленных требований.
К основным преимуществам сотрудничества с SEA MOTION относятся:
Поскольку отрасли продолжают двигаться в сторону интеллектуального производства и автоматизированного производства, спрос на высокопроизводительные компоненты движения продолжает расти. Безрамные моментные двигатели обеспечивают эффективный способ улучшить производительность машины и одновременно снизить механическую сложность.
Хотя безрамные моментные двигатели требуют меньше механических компонентов по сравнению с традиционными моторными системами, для достижения стабильной работы по-прежнему важны правильные методы обслуживания и эксплуатации.
При правильной интеграции и обслуживании безрамные моментные двигатели могут обеспечивать стабильную работу в течение многих лет, помогая производителям повышать надежность оборудования и сокращать время простоев.
Безрамный моментный двигатель — это двигатель с прямым приводом, состоящий из отдельных компонентов ротора и статора, без традиционного корпуса двигателя. Он интегрирован непосредственно в конструкцию машины и обеспечивает высокую плотность крутящего момента, точное управление движением и гибкость установки.
Роботизированным системам требуются компактные, легкие и высокоточные решения для перемещения. Безрамные моментные двигатели обеспечивают выходной крутящий момент с прямым приводом, уменьшают ошибки механической трансмиссии и позволяют создавать роботизированные соединения меньшего размера.
Во многих прецизионных приложениях безрамные моментные двигатели могут повысить эффективность системы, поскольку уменьшают потери в механической передаче. Однако общая эффективность зависит от конструкции всей системы движения, условий эксплуатации и стратегии управления.
В таких отраслях, как робототехника, производство полупроводников, медицинское оборудование, аэрокосмическая промышленность и промышленная автоматизация, обычно используются бескорпусные моментные двигатели, поскольку в этих областях требуются точные, надежные и компактные решения для перемещения.
В процессе выбора следует учитывать требования к крутящему моменту, скорости, установочным размерам, температурным условиям, совместимости систем управления и требованиям к точности. Сотрудничество с опытным поставщиком, таким как SEA MOTION, может помочь гарантировать, что выбранный двигатель соответствует условиям применения.
Безрамные моментные двигатели представляют собой важное достижение в современной технологии управления движением. Сочетая производительность прямого привода, компактную интеграцию и высокую точность, они помогают производителям создавать более эффективное и надежное оборудование.
По сравнению с традиционными системами двигателей, безрамные моментные двигатели уменьшают механическую сложность, обеспечивая при этом улучшенную отзывчивость и точность позиционирования. Они особенно ценны для отраслей, где каждое движение должно контролироваться с исключительной точностью.
МОРСКОЕ ДВИЖЕНИЕпродолжает предоставлять профессиональные безрамные решения для моментных двигателей для клиентов, которым нужны улучшенные характеристики движения. Независимо от того, разрабатываете ли вы робототехнику, оборудование для автоматизации или точное оборудование, выбор правильной технологии двигателя может значительно улучшить возможности и конкурентоспособность системы.
Если вы ищете надежный бескорпусный моментный двигатель, соответствующий требованиям вашего применения, пожалуйста,связаться с намисегодня. SEA MOTION готова предоставить профессиональную поддержку и помочь вам построить более эффективную систему управления движением.
