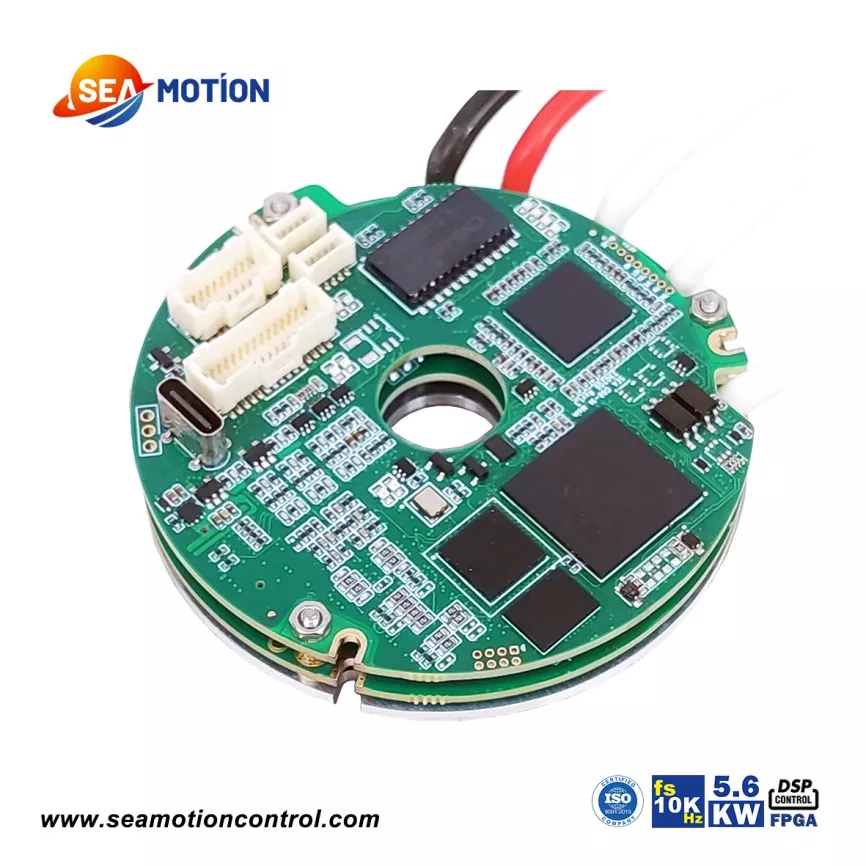

Сервоприводы постоянного тока высокой точности SEA C68 относятся к серии SEA MOTION. Как и все продукты серии SEA MOTION, он использует архитектуру DSP+FPGA. Эта архитектура предлагает исключительные возможности обработки данных. SEA C68 поддерживает протоколы связи EtherCAT или CANopen, а также различные типы обратной связи от энкодеров. Что касается цифровых входов и выходов, SEA C68 имеет 6 цифровых входных портов и 2 цифровых выходных порта.

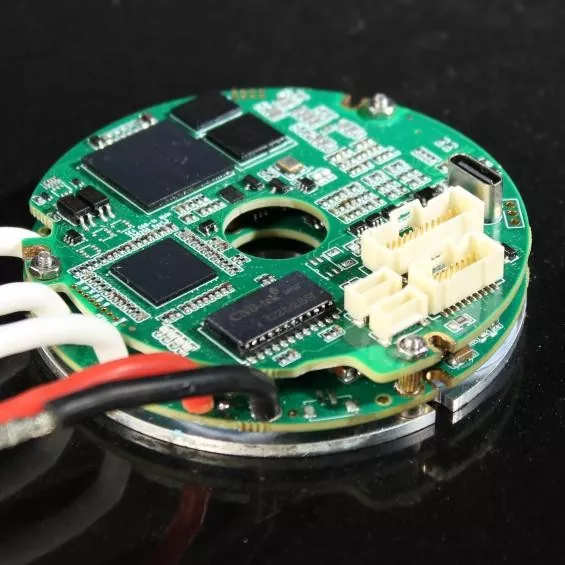

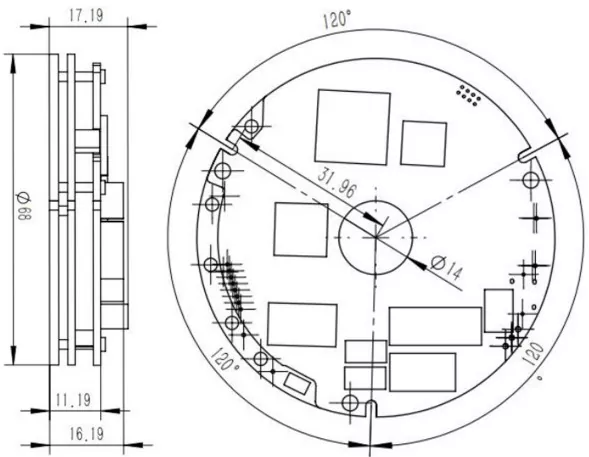

SEA C68 имеет внешний диаметр 68 мм и полую конструкцию. Изделие разделено на три слоя. Нижний уровень содержит силовой модуль, в котором размещены силовые компоненты; средний уровень содержит модуль привода; а верхний уровень содержит модули управления и связи, а также различные интерфейсы.
|
Параметры |
Организация |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
Минимальное напряжение питания |
В постоянного тока |
11 |
||||||||
|
Номинальное напряжение питания |
В постоянного тока |
85 |
65 |
|||||||
|
Максимальное напряжение питания |
В постоянного тока |
95 |
75 |
|||||||
|
Максимальная продолжительная выходная мощность |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
КПД (номинальная мощность) |
% |
95 |
||||||||
|
Максимальное выходное напряжение |
V |
До 96% напряжения звена постоянного тока |
||||||||
|
Номинальный постоянный ток |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
Эффективный непрерывный ток (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
Пик тока (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
SEA C68 имеет номинальный ток шины 1–80 А, постоянный эффективный ток 0,7–56,5 А и максимальную длительную выходную мощность 5600 Вт. Спецификация SEA C68 идентична спецификации SEA 1-80A. Что касается типов обратной связи энкодеров, SEA C68 поддерживает обратную связь от абсолютных энкодеров, инкрементных энкодеров, датчиков Холла, аналоговых сигналов и резольверов. Как и SEA 1-80A, SEA C68 также поддерживает инкрементную + абсолютную двойную обратную связь или резольвер + абсолютную двойную обратную связь.
Как и все высокоточные сервоприводы постоянного тока серии SEA MOTION, SEA C68 может применяться практически во всех высокотехнологичных производственных областях. Он имеет полую тороидальную конструкцию, максимальный ток шины 80 А и максимальную длительную выходную мощность 5600 Вт. SEA C68 поддерживает различные варианты обратной связи энкодера, имеет интерфейсы IO и STO и поддерживает температуру окружающей среды до -45°C.
Он имеет полую тороидальную конструкцию, небольшой размер, высокую мощность и поддерживает большинство типов обратной связи энкодера, включая двойную обратную связь.
Продукт может похвастаться высокой пропускной способностью и линейностью, которые являются основными параметрами для оценки производительности привода.
1. Высокопроизводительные встроенные серводвигатели;
2. Высокопроизводительные совместные модули.

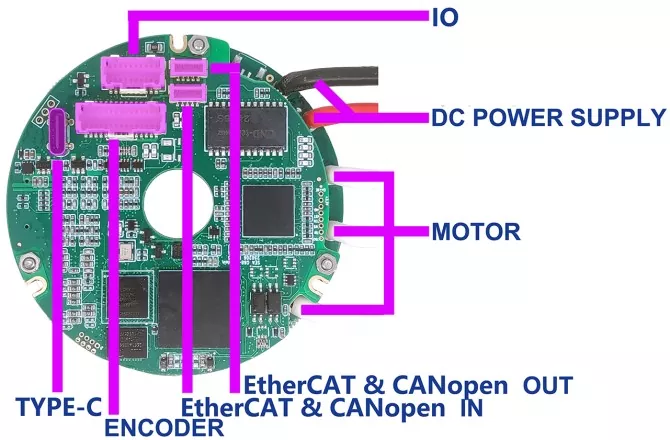

Определение интерфейса SEA C68
