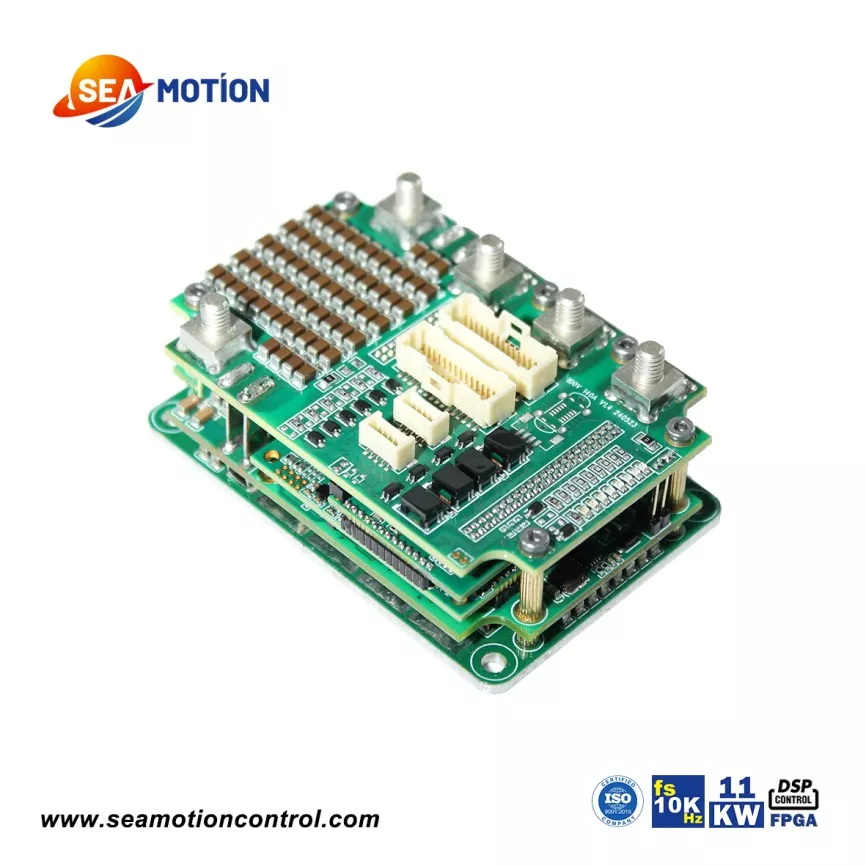

Компактные сервоприводы постоянного тока

Сервоприводы постоянного тока SEA 140A Compact отличаются непревзойденным компактным форм-фактором и мощными возможностями обработки данных. Как и SEA1-80A, SEA140A также основан на архитектуре DSP+FPGA.

Это наделяет продукт чрезвычайно мощными возможностями обработки данных — высокой пропускной способностью, высоким откликом и параллельной обработкой данных. Частота дискретизации токового контура SEA140A также достигает 10 кГц, что обеспечивает исключительную линейность.

Что касается продолжительной эффективной выходной мощности, SEA140A достигает 11 кВт. Это позволяет нашей продукции управлять двигателями большей мощности с током шины 140 А. Что касается обратной связи с кодировщиком, мы поддерживаем практически все популярные типы обратной связи с кодировщиками. SEA140A также поддерживает инкрементную + абсолютную двойную обратную связь и резольвер + абсолютную двойную обратную связь.

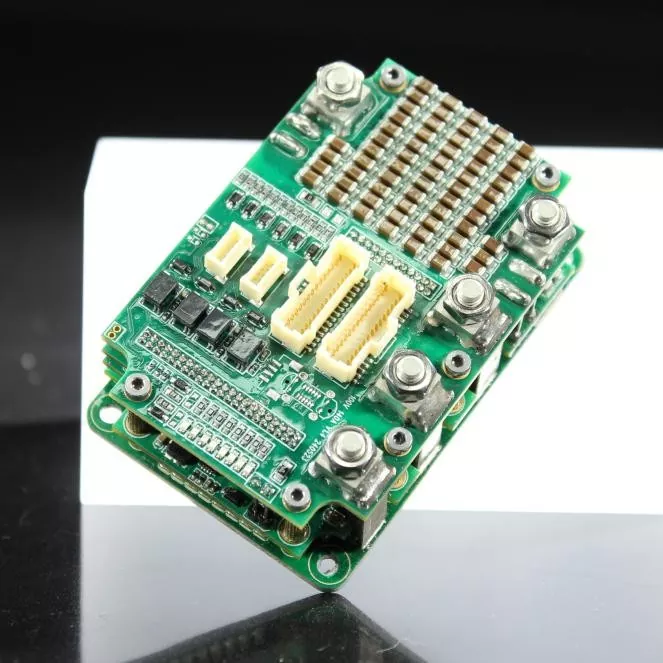

В серии высокопроизводительных компактных сервоприводов постоянного тока SEA MOTION используется 8-12-слойная печатная плата. В продуктах используется многоуровневая клепанная структура, основанная на функциях: нижний уровень содержит модуль питания, следующий уровень — модуль привода, следующий уровень — модуль управления, следующий уровень — модуль связи, а верхний уровень — интерфейсную плату. Преимуществами этой конструкции являются высокая плотность компонентов, позволяющая получить очень малый размер продукта; функциональное разделение минимизирует помехи; а нижняя алюминиевая подложка улучшает отвод тепла от силовых компонентов. Недостатками являются более высокие производственные затраты и более длительные циклы разработки.

Параметр продукта (спецификация)

SEA140A имеет максимальные токи шины 140 А, 160 А и 40 А, что соответствует максимальным напряжениям 100 В, 80 В и 200 В. При токе шины 140 А непрерывный эффективный выходной ток составляет 99 А, а максимальная непрерывная выходная мощность достигает 11 кВт. Важно отметить, что максимальное напряжение, о котором мы говорим, — это самое высокое напряжение, которое может выдержать изделие. Обычно изделие не должно работать при самом высоком напряжении в течение длительного времени. Мы рекомендуем рабочее напряжение между минимальным и номинальным напряжением питания.

Характеристика продукта и применение

Как и все высокопроизводительные компактные сервоприводы постоянного тока серии SEA MOTION, SEA140A может применяться практически во всех высокопроизводительных приложениях. Он отличается небольшим размером, высокой допустимой токовой нагрузкой, высокой выходной мощностью и поддерживает практически все типы обратной связи энкодера, включая инкрементальную + абсолютную или резольверную + абсолютную двойную обратную связь.

Благодаря широкой полосе пропускания, высокой линейности и быстродействию SEA140A обеспечивает большую непрерывную выходную мощность по сравнению с SEA1-80A. Наш отдел исследований и разработок в настоящее время изучает возможность массового производства карбида кремния в качестве силового компонента. Использование карбида кремния еще больше улучшит характеристики продукта.

Основные области применения SEA140A следующие:

1. Высокопроизводительные встроенные серводвигатели;

2. Вертушки и оборудование для моделирования движения;

3. Интегральные схемы и полупроводниковое оборудование, такое как устройства, связанные с погрузочно-разгрузочными работами и требующие больших нагрузок;

4. Оборудование промышленной автоматизации;

5. Специальные транспортные средства и оборудование, например, оборудование для автономного вождения;

6. Большие AGV

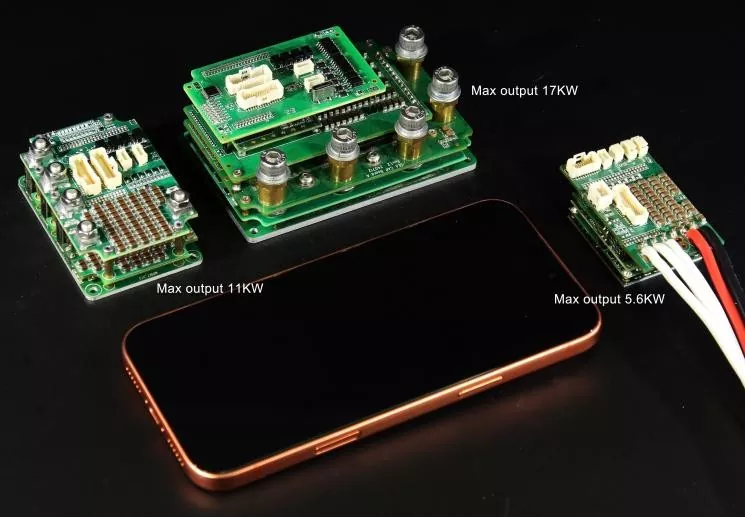

Детали производства

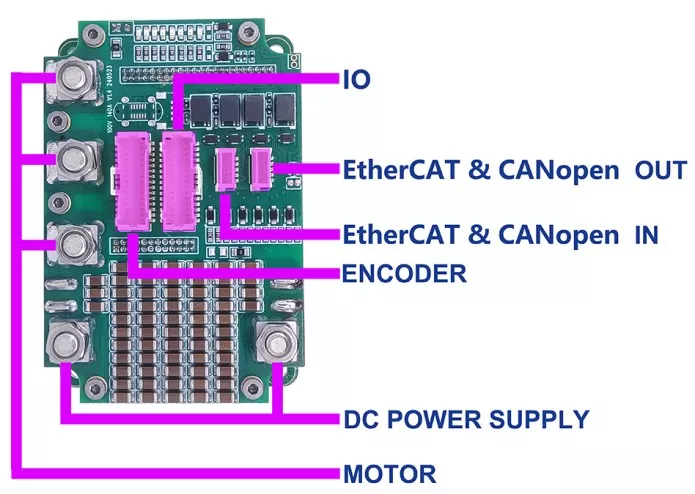

Определение интерфейса компактного сервопривода постоянного тока SEA 140A

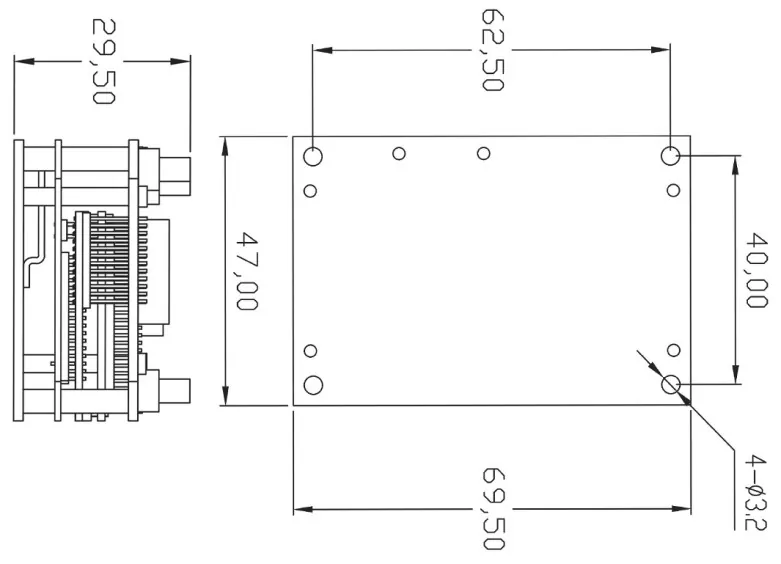

Размер изделия/мм
