Низковольтные сервоприводы постоянного тока

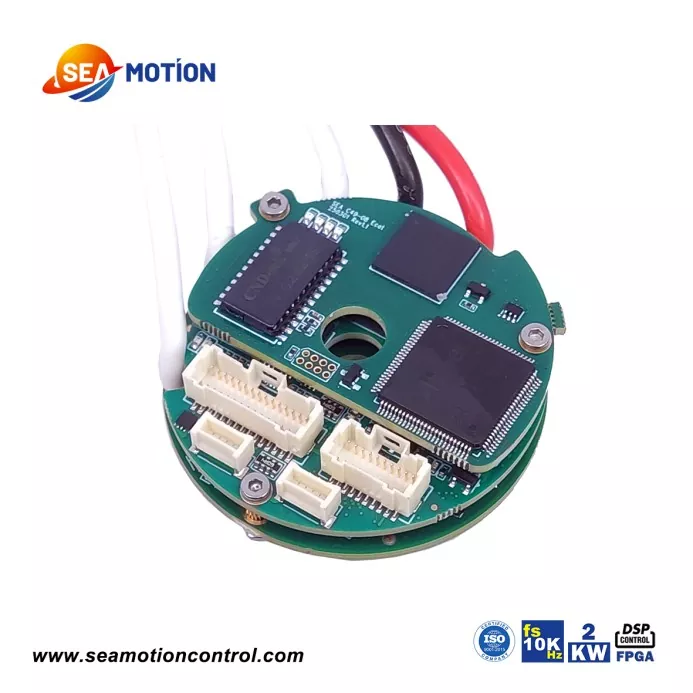

Низковольтный сервопривод постоянного тока SEA C49 — самый маленький продукт в серии SEA MOTION Ring. Он по-прежнему использует архитектуру DSP+FPGA, что дает ему чрезвычайно мощные возможности обработки данных. SEA C49 поддерживает протоколы связи EtherCAT и CANopen, а также поддерживает обратную связь от различных основных кодеров. SEA C49 имеет 6 цифровых входных портов и 2 цифровых выходных порта.

Полая кольцевая структура позволяет легко устанавливать изделие в двигатели и соединительные модули.

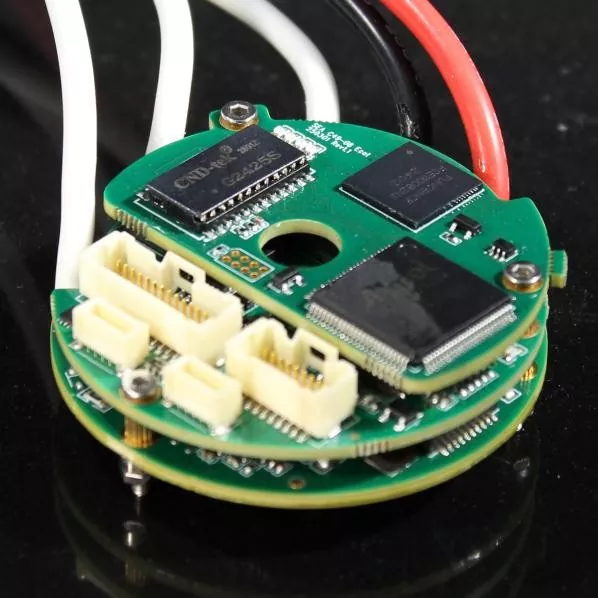

Что касается номинального тока, SEA C49 поддерживает максимальный ток шины 25 А, что соответствует эффективному длительному току 17,7 А, и максимальную длительную выходную мощность 2000 Вт. Структура C49 продолжает конструкцию нижнего силового модуля, при этом модуль привода и модуль управления расположены последовательно вверх.

Самым большим преимуществом кольцеобразной полой конструкции является ее пригодность для изделий круглой формы, таких как серводвигатели постоянного тока и соединительные модули.

Параметр продукта (спецификация)

SEA C49 имеет номинальный ток шины 1–25 А, постоянный эффективный ток 0,7–17,7 А и максимальную длительную выходную мощность 80–2000 Вт.

Как и другие продукты серии SEA MOTION, SEA C49 поддерживает обратную связь от абсолютных, инкрементальных, холловских, аналоговых и резольверов. Он также поддерживает двойную обратную связь: инкрементную + абсолютную или Холла + абсолютную.

Что касается обработки данных, SEA C49 имеет полосу пропускания токового контура, превышающую 4 кГц в замкнутом контуре, время выборки тока 40–125 мкс, частоту дискретизации тока 25 кГц и частоту коммутации тока 3 кГц.

Характеристика продукта и применение

Как и все низковольтные сервоприводы постоянного тока серии SEA MOTION, SEAC49 может применяться практически во всех высокопроизводительных приложениях. Он имеет тороидальный полый сердечник, небольшой размер, высокую выходную мощность и поддерживает большинство методов обратной связи энкодера, включая двойную обратную связь.

Продукт может похвастаться высокой пропускной способностью и линейностью: SEA C49 обеспечивает максимальную непрерывную выходную мощность 2000 Вт. Однако другие продукты серии SEA MOTION предлагают еще более высокую выходную мощность и поддерживают более высокие токи.

Основные области применения SEA C49 следующие:

1. Высокопроизводительные встроенные серводвигатели;

2. Совместные модули

Детали производства

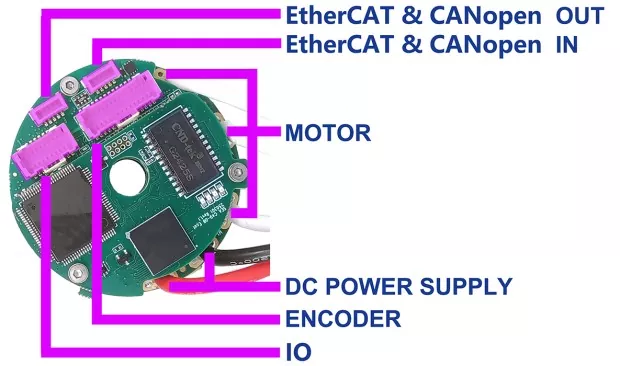

Определение интерфейса SEA C49

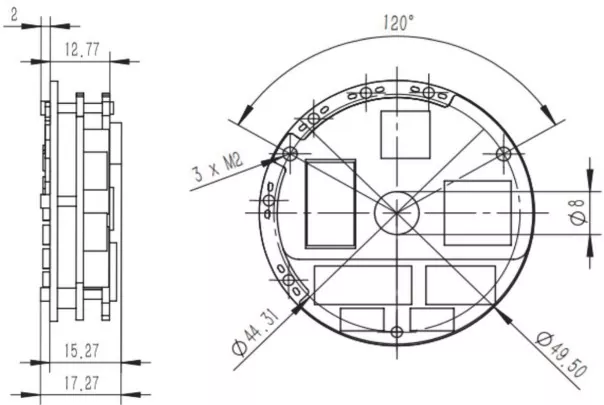

Размер изделия/мм
